The Farmer’s Market in Toupai Town, Jinxiu County, built in 1993, has a reinforced concrete frame structure and is still in use. In 2009, we were commissioned by the owner to conduct structural testing and reliability appraisal of the market.

The appraisal results showed that the beam reinforcement was tested by ultrasonic method combined with sampling excavation, and it was found that some frame beams were insufficiently reinforced. Among them, the beam bottom reinforcement of the axle frame beam is only 2Φ16, and the stirrup is 8@200. According to the current "Specifications for Design of Concrete Structures", the design value of the mid-span bending bearing capacity Mu is 28.9kN·m, and the design value of the bending moment M is 39.9kN·m according to the actual force combination, which cannot meet the requirements of the normal section bearing capacity. .

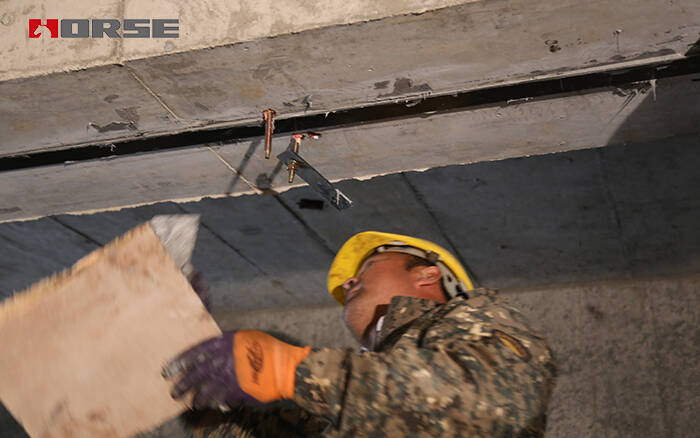

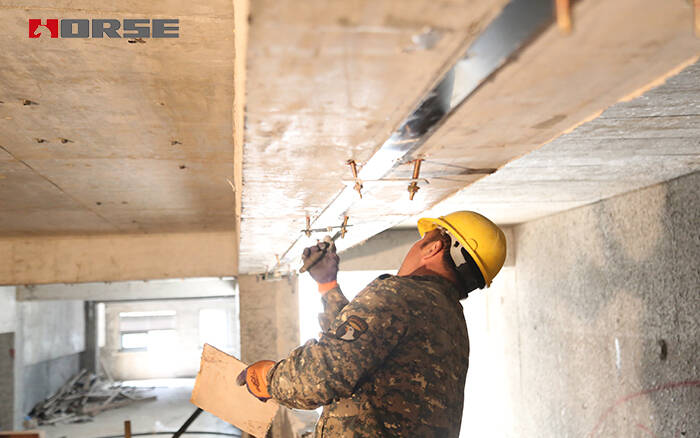

(1) Karbon fiber şeridin şartnamesi ve gerilim kontrol gerilimi. Karbon fiber şerit 50-1.2 tipi karbon fiber şerit kullanır, çekme tasarım mukavemeti 2300MPa, elastik modülü 1.73×105MPa, genişliği 50mm, kalınlığı 1.2mm, Af=60mm2 ve kirişin altındaki takviyeli karbon fiber şeridin uzunluğu 3.0m'dir. Karbon fiber şeridin gerilim kontrol gerilim değeri σcon=35%fu=805MPa'dır.

Ön gerilim uygulanarak kirişin çatlaklarının bir kısmı kapatılır, rijitlik de belli bir oranda iyileştirilir ve kirişin açıklık ortasındaki sapması 1,2 mm azaltılır;

Ön gerilimli karbon fiber şerit donatı yönteminin inşası rahat ve hızlıdır. Orijinal yapının büyük ölçekli yüzey temizliği gerektirmez. Donatı inşaatı büyük ölçekli makine gerektirmez ve gerilim tamamlandıktan sonra kriko çıkarıldıktan sonra inşaat tamamlanır. İnşaat süresi kısadır ve yapının kullanımını etkilemez.
