İnşaat Binasının Bodrum Katı

Öngerilmeli Karbon Fiber Laminat Projesi

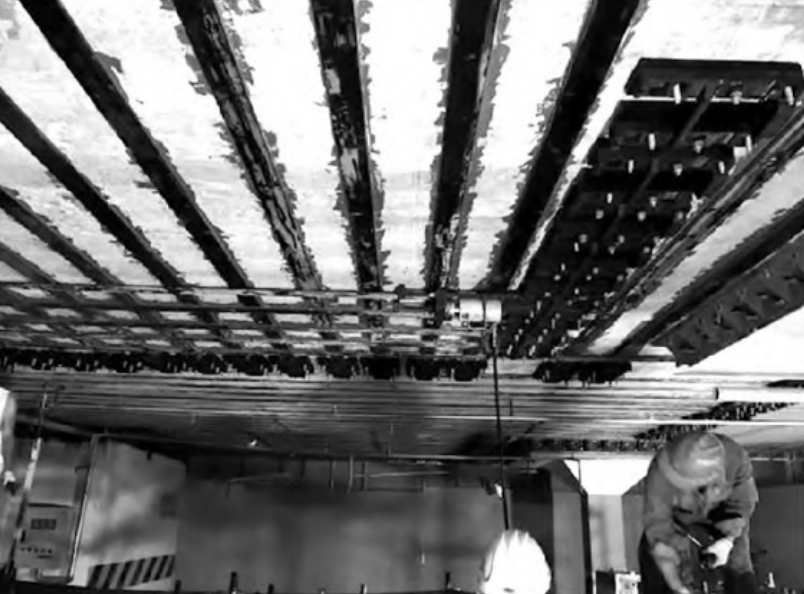

Bir projedeki güçlendirme kapsamı bodrum çatısının güçlendirilmesidir. Güçlendirme tedavi yöntemleri: bodrum çatı çelik destek kriko, levhanın altına yeni güçlendirme, levhanın altına karbon fiber laminat, levhanın altına çelik levha, güçlendirmeden sonra çatlak onarımı ve yüzey sıvama, vb. Yeni bir teknoloji olarak karbon fiber güçlendirme iyi güçlendirme etkisine ve esnek ve kullanışlı bir yapıya sahiptir ve benzersiz avantajlara sahiptir. Bu nedenle, bu makale öngerilmeli karbon fiber levha güçlendirme yapısının analizine odaklanmaktadır (bkz. Şekil 1).

Öngerilmeli Karbon Levha Takviyesinin Özellikleri

1) Benzersiz fiziksel özellikleri nedeniyle, karbon fiber laminat iyi çekme, korozyon direnci ve şok direncine sahiptir. Deneye göre, normal ortamda 10.000 kez donma ve çözülmeden sonra, normal ışık ve nemi simüle etme eylemi altında, karbon fiberin performansında belirgin bir zayıflama yoktur. Ek olarak, karbon fiber laminatın çekme mukavemeti sıradan çelik çubukların 10 katından fazladır ve aynı zamanda yüksek elastik modül avantajlarına sahiptir ve epoksi reçine ile birleştirildiğinde beton yapıların takviyesinde etkili bir şekilde kullanılabilir.

2) Aynı koşullar altında, ağırlık geleneksel çeliğin yalnızca 1/5'idir ve mükemmel tokluğa sahiptir. Aynı zamanda, geleneksel çelik telden daha avantajlı olan herhangi bir uzunlukta özelleştirilebilir ve serbestçe kesilebilir.

3) Yapı esnek ve kullanışlıdır, karbon levha ön işleme ihtiyaç duymaz ve kalitesi kontrol edilebilir, açık alev ve ıslak işlemler ve sahaya girmek için büyük ölçekli makineler gerektirmez, ekonomik ve kullanışlıdır ve kısa inşaat süresine sahiptir.

4) İyi fiziksel özellikleri sayesinde çevre tarafından aşınmaz. Mevcut yapı malzemeleri arasında en iyi korozyona dayanıklı malzemelerden biridir. İyi korozyona dayanıklı performansı, sonraki dönemde bakım maliyetini son derece düşük hale getirir.

5) Aktif ön gerilim sistemine sahip karbon levha, takviye etkisini daha iyi gösterebilir.

6) Karbon kumaşla karşılaştırıldığında, karbon levha daha düzdür ve gerilmesi kolaydır.

7) Deneye göre, 1,2 mm kalınlığındaki bir karbon levha, 5 kat karbon kumaşla aynı etkiyi elde edebilir.

8) Orta karbon laminat, tuğla-beton yapı duvar takviyesi için daha uygundur.

9) Karbon levha, genel beton yapının sünekliğini ve çekme gerilimini önemli ölçüde iyileştirir.

10) Çelik tellerin geleneksel ön gerilimli takviye yöntemiyle karşılaştırıldığında, karbon fiber laminat takviyesinin gerilim zayıflaması çelik tellerinkinden daha küçüktür. İlgili yabancı çalışmalara göre, karbon fiber laminat 2 000 MPa'da 10 milyon gerilim döngüsünden sonra hala mukavemetin %75'inden fazlasını garanti edebilir. Bu nedenle, maksimum gerilimin %50'si başlangıç gerilimi olarak alındığında, gevşeme göz ardı edilebilir.

Öngerilmeli karbon fiber laminatın güçlendirme prensibi

Öngerilmeli karbon fiber levhalar, temel levhanın alt kısmında güçlendirilir ve dağıtılır ve karşılık gelen öngerilme, ankrajları cıvatalarla sabitleyerek karbon fiber levhalara uygulanır. Öngerilme, karbon fiber paneller aracılığıyla ankraja bağlı levhanın alt kısmındaki beton yapıya aktarılır. Beton yapının gerilimi, dış kuvvet yükü koşulu altında çok büyük olduğunda, beton yapının deformasyonunu ve çatlaklarını önlemek için karbon levhanın öngerilmeli öngerilmesiyle telafi edilebilir. Bu nedenle, genel yapının stabilitesi ve taşıma kapasitesi iyileştirilir ve beton yapının deformasyona ve çatlaklara karşı direnci büyük ölçüde iyileştirilir. Karbon fiber laminatın çekme dayanımı, yapının büyük deformasyonuna dayanır, bu nedenle karbon fiber laminata öngerilme uygulanarak beton yapının deformasyonu çözülebilir ve beton yapının taşıma kapasitesi etkili bir şekilde iyileştirilebilir. Ancak aynı zamanda, beton yapı kuvvetle deforme olduğunda, karbon fiber laminat ve onun taşıdığı ankrajların büyük bir strese maruz kalması gerekir. Bu nedenle, karbon fiber panellerin, ankrajların ve beton yapıların soyulmasına ve hasar görmesine neden olmak kolaydır. Bu aynı zamanda ön gerilimli karbon plakaların takviye teknolojisini kısıtlayan önemli bir faktördür. Bu nedenle, mühendislik alanındaki çok sayıda bilimsel araştırmacı şu anda karbon fiber plakaların ankrajlanması ve ön gerilmesi sorunlarını çözmek için deneysel araştırmalar yürütmektedir.

İnşaat Kontrol Noktaları

①Birden fazla karbon fiber levha paralel olarak yapıştırıldığında, iki levha arasındaki boşluk 5 mm'den az olmamalıdır;

②Duvar ayağı ile sabit uç arasındaki mesafenin 100 mm'den az olması ve gerilim ucunun ucundan uzaklığın 200 nm'den az olması gerekir;

③ Ön gerilim aralığı yaklaşık 25 kN'dir ve ön gerilim sırasında yapının sapma değişikliklerini sürekli olarak gözlemlemek gerekir;

④Her sıranın adım adım gerilmesi gerekir ve her gerginlik aşamasından sonra, bir sonraki gerginlik aşamasına geçmeden önce 2~3 dakika durması gerekir;

⑤Kürlenme süresi gereksinimleri için: inşaat ortamı sıcaklığı 25 santigrat dereceden fazla olduğunda, kürlenme ve kürlenme süresi 7 gündür. Sıcaklık 25 santigrat dereceden düşük olduğunda, kürlenme süresi buna göre uzatılmalıdır. Sıcaklık 5 santigrat dereceden düşükse, kürlenme için yardımcı kürlenme ve kürlenme önlemleri gerekir;

⑥ Karbon levhanın ürün saklama koşulları kuru tutulmalı ve doğrudan güneş ışığından kaçınılmalıdır;

⑦ Hasarı önlemek için karbon fiber levha malzemesini zeminde sertçe yuvarlamayın veya sürüklemeyin;

⑧ Karbon fiber levha kırılgan bir malzemedir. Germe işlemi uygunsuz yapılırsa, çatlama, kırılma vb. durumlar meydana gelebilir. Bu nedenle, inşaat süreci boyunca koruyucu önlemler alınmalı ve tehlikeyi önlemek için karbon levhanın ekseninin hemen altında çalışılmasına izin verilmemelidir;

⑨ Germe işlemi sırasında, şantiye aydınlatmasının, şantiye havalandırmasının ve açık görüşün sağlanması gerekir.
