Bükme Kapasitesini Geliştirin
Karbon Fiber Takviyeli Kirişler
Yapıştırılacak karbon fiber kumaşın gerçek alanı: A=102,4mm2 Karbon fiber kumaşın toplam genişliği: B=102,4/0,167=613,2mm Her bir karbon fiber kumaş katmanının genişliği: b=613,2/3=204,4mm Ekipman odasının gereksinimlerini karşılamak için 250mm genişliğinde ve 0,167mm kalınlığında 3 kat karbon fiber kumaş seçilerek yapıştırılır.

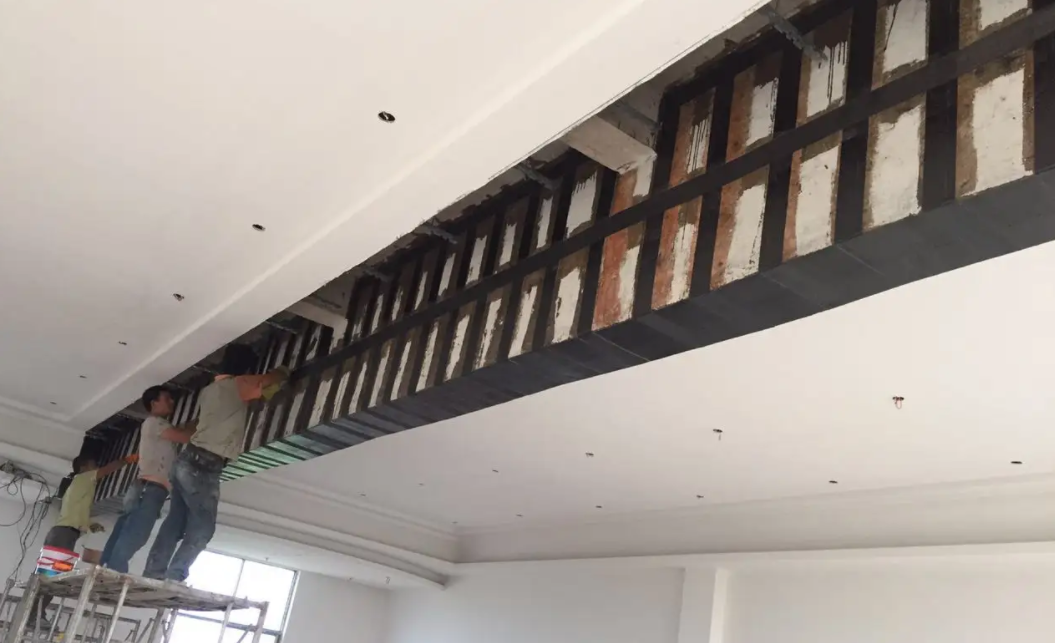

Atıl bir öğretim binası ofis binasına dönüştürülmüştür. Bazı sınıflar işlevsel ihtiyaçlara göre (5.OkN/m2 canlı yük kullanılarak) ekipman odasına dönüştürülmüştür. Orijinal beton kirişler: b *h=250mmX550mm, C25 beton, HPB335 çelik çubuklar ve 3@25 çekme çelik çubukları). Kirişin kesme kapasitesi gereksinimleri karşılamaktadır ve orijinal eğilme taşıma kapasitesi 20 4. 3kN •m'dir. Donatı sonrası kirişin eğilme taşıma kapasitesinin 260 kN •m olması gerekmektedir.
Yapıştırılması gereken karbon fiber kumaşın gerçek alanı:
A=10 2,4 mm2
Karbon fiber kumaşın toplam genişliği: B=102,4/ 0,167=613,2 mm
Her bir karbon fiber kumaş katmanının genişliği: b =61 3,2/ 3=204 ,4 mm

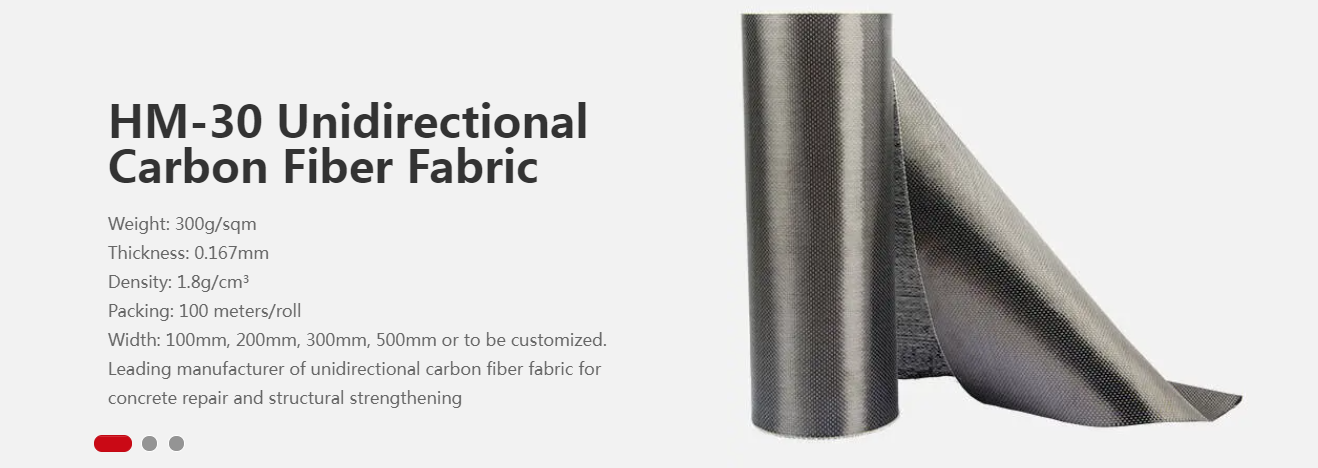

Ekipman odasının gereksinimlerini karşılamak için 250 mm genişliğinde ve 0,167 mm kalınlığında 3 kat karbon fiber kumaş seçilir ve yapıştırılır.
