Bina Güçlendirme

Proje Genel Bakışı

Dongfangzhimen'in doğu tarafında, Xinggang Caddesi, Endüstri Parkı'nda bulunan bir ticari bina. Proje genel bakışı şu şekildedir: Bu proje, zemin üstünde üç kat ve bir bodrum katı bulunan, 4,5 m yüksekliğinde, 3 katlı betonarme çerçeveli bir yapıdır. Tipik kolon ağı 8,4 m×8,4 m, bodrum katının tipik kolon kesiti 550 × 550 mm ve bodrum katının üstündeki tipik kolon kesiti 500 × 500 mm'dir. Temel formu, kiriş-levha su tutuculu ön gerilimli boru kazık temelidir. Proje 2004 yılında tasarlanıp inşa edilmiş ve 2005 yılında tamamlanarak kullanıma sunulmuştur. 2014 yılında, ticari binanın altından bir metro tünelinin geçmesi gerektiğinden, ticari binanın metro tüneli geçiş alanında kısmen yıkılması ve kalan kısmın mal sahibinin gereksinimlerine ve mevcut yönetmeliklere uygun olması gerekmektedir. Bazı katlardaki büyük delikler yerinde dökme kirişlerle kapatıldı ve dört merdiven eklendi. Kalan parçaların yapısal sistemi, yapısal düzenlemesi ve servis yükleri temelde değişmeden kalır ve orijinal tasarımda ve yenileme tasarımında benimsenen tasarım kodu sürümleri temelde aynıdır.

Güçlendirme ve dönüşümün ana süreci

Mevcut binalar güçlendirilip yeniden inşa edilmeden önce, özel test yeterliliklerine sahip bir test şirketi orijinal yapının güvenilirlik değerlendirmesini yapmalıdır. Sismik gereklilikler olduğunda, orijinal yapının sismik kapasite değerlendirmesi geçerli ulusal standartlara göre yapılmalıdır. Bu iki değerlendirme raporu, projenin güçlendirme ve yeniden inşa tasarımının öncülü ve temeli olarak kullanılmalıdır. Değerlendirme raporuna ve genel modellemenin hesaplama sonuçlarına göre, güçlendirme şeması seçilir ve ardından güçlendirme inşaat çizim tasarımı gerçekleştirilir. İnşaat çizimleri, inşaatta kullanılmadan önce incelenmeli ve onaylanmalıdır. Yapısal güçlendirmenin inşasından önce, inşaat organizasyon tasarımı tasarım gerekliliklerine ve yapısal özelliklere göre hazırlanmalıdır. İnşaat, ilgili teknik standartlara uygun olarak sıkı bir şekilde kontrol edilmeli ve kalite denetimi ve proje kabulü ulusal standartlara uygun olarak yapılmalıdır.

Dikme çubuklarının malzeme gereksinimleri ve inşaat teknolojisi

Kiriş, döşeme ve kolon ekleme ve kesit büyütme yöntemlerinin tümü, çubuk dikme teknolojisinin kullanımını gerektirir. Çubuk dikme teknolojisi kullanılırken, tasarım ve inşaatın ekonomik, makul, güvenli ve güvenilir olmasını sağlamak için ilgili malzeme gereksinimleri ve inşaat tekniklerine aşina olunmalıdır.(1) Yük taşıyan yapılar için donatı dikme tutkalının seçimi, donatı dikme tutkalının dayanıklılığını, çevre korumasını ve toksik olmamasını sağlamak için ilgili düzenlemelere kesinlikle uymalıdır. Takviye tutkalı sert kutularda paketlenmelidir. Esnek ambalajın raf ömrü kısadır ve hasar görmesi ve bozulması kolaydır.(2) Çubuk dikimi yapılırken, bitişik çubuk dikimlerinin merkez mesafesi 100 mm'den az olmamalı, orijinal yapıdaki çubuk dikimlerinin koruyucu tabakası 40 mm'den az olmamalı ve üzengilerin koruyucu tabakası ilgili şartname gerekliliklerini karşılamalıdır. 150'den az kalınlıktaki döşemeler ve duvarlar çift sıra çelik çubuklarla dikildiğinde, çift sıra çelik çubuklar erik biçimli çıkıklarla dikilmelidir.

(3) Donatı dikimi yapılırken, önce donatı kaynaklanmalı ve sonra dikilmelidir; zorluk varsa kaynak daha sonra yapılmalı ve kaynak noktası ile temel malzemenin beton yüzeyi arasındaki mesafe 15d'den büyük olmalı ve donatının açıkta kalan kısmının kökleri su emdirilmiş ıslak bir havluyla sarılmalıdır.

(4) Donatı dikimi için kullanılan betonarme bileşenlerin minimum kalınlığı, dikim derinliği artı 2D'den (D, delinmiş deliğin çapıdır) büyük olmalıdır.

(5) Eski ve yeni kirişlerin, döşemelerin ve kolonların birleşim noktasındaki beton arayüzü (bağlama yüzeyi) kesilmelidir. Yöntem ve gereklilikler "Beton Yapı Güçlendirme Yapısı" 13G311-1'in 8. sayfasındaki Bölüm 1.8'de ayrıntılı olarak açıklanmıştır.

Zeminin güçlendirilmesi

Genel olarak, zemin döşemesi ile zemin kirişi arasındaki yükseklik ilişkisi, döşemenin üst kısmı ile kirişin üst kısmının düz olmasıdır. Zemin kirişleri zaten mevcutsa, yeni zemin döşemeleri çelik çubukları yalnızca alt kısma yerleştirebilir ve zemin kirişlerinin üst kısmının koruyucu tabakasını yaklaşık 100 mm genişliğinde ve 50 mm yüksekliğinde kesebilir ve döşemelerdeki çelik çubuklar doğrudan bitişik döşemelerin üst çubuklarına kaynaklanabilir.

Kiriş dikimi

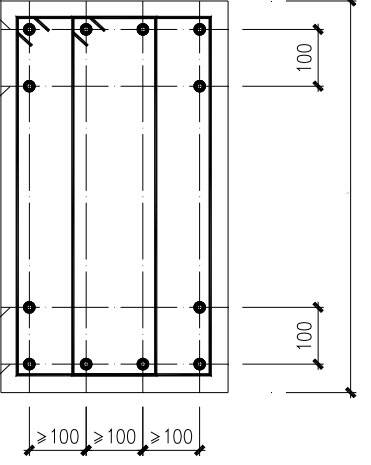

Bu projenin takviye tasarımının ön aşamasında, incelemeden sonra, takviye şirketi tarafından çizilen takviye detaylı çizimi, dikim takviyesi inşaatı için kiriş uzunlamasına takviyesinin net mesafesinin yaklaşık 30 mm olduğunu göstermektedir; bu, temel olarak yerinde dökme yapının uzunlamasına takviye aralığının gereksinimlerine göre düzenlenmiştir. Dikim çubukları arasındaki aralık çok küçükse, dikim çubuklarının ankrajında yapıya beton bölme hasarı vermek kolaydır. Ayarlamadan sonra, dikim takviyesi konstrüksiyonu için kiriş genişliği artırılır ve kirişteki dikim takviyesinin merkez mesafesi, yapının yapıdan güvenliğini sağlamak için yaklaşık 100 mm'de kontrol edilir.

Kiriş-kolon birleşim takviyesi

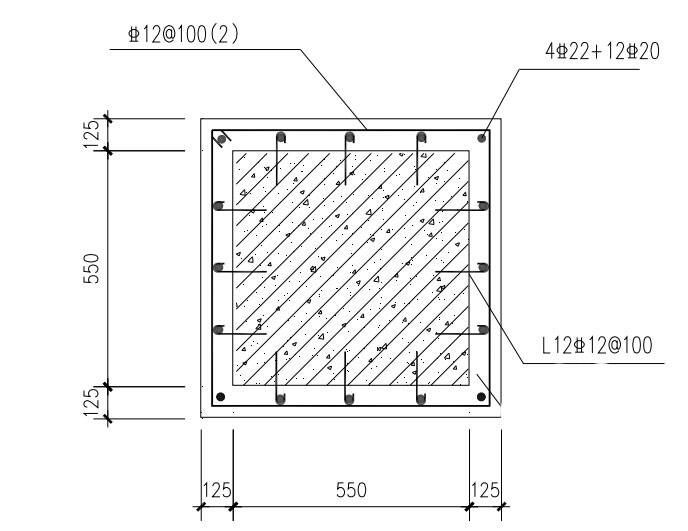

Bu projenin bodrum çatısının üzerindeki tipik kolon kesiti 500×500 mm'dir ve ikinci kattaki büyük deliğe çerçeve kirişleri eklenir. Kirişin üst ve alt uzunlamasına çubukları yaklaşık 8,22 mm'dir. Kolon kesiti çok küçüktür, bu nedenle çerçeve kirişlerinin derinliği 25d'ye (d, uzunlamasına kaburganın çapıdır) ulaşamaz. Çok sayıda çerçeve kolonu kesit yöntemi artırılarak güçlendirilirse, bu daha zordur ve mimari alan etkisi üzerinde daha büyük bir etkiye sahiptir.
