Bodrum Çatı Yan Kiriş Açıklıkları

Arka Plan Projenin bodrum yapısı erken aşamada tamamlanmış olup, elektromekanik tesisat ünitesi bodrum drenaj borularına olan talebi artırmayı önermiştir. Tasarım değişikliği emrinin gerekliliklerine göre, bodrum çatısının yan kirişlerine delikler açmak ve 7 yeni muhafaza eklemek gerekmektedir. Yeni eklenen drenaj borusunun orta kotu 1,80 m, muhafazanın maksimum çapı 250 mm ve bodrum çatısının yan kirişinin boyutu 500 mm X 1400 mm'dir. Bu projenin bodrumundaki yan kiriş açıklığının inşaat teknolojisi sadece beton yapının güçlendirilmesini değil, aynı zamanda yan kirişin sızmasını da önler.

Çerçeve kirişlerinde delik açmanın geleneksel yöntemi, kirişlerin arkasına delikler açmak ve beton kirişlerin kesilerek tekrar dökülmesidir. Bu yöntem, süreç olarak karmaşıktır, inşaat süresi uzundur ve yapıya oldukça zarar verir. Bu amaçla, proje teknisyenleri yan kiriş açıklığının yapımında bağlama çeliği takviye teknolojisini dikkatlice incelemiş ve uygulamışlardır ve sonuç iyidir.

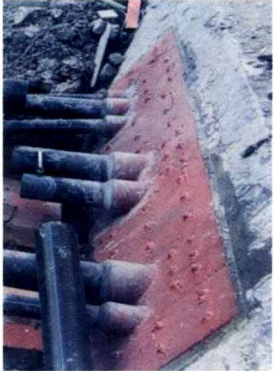

Kirişin iç ve dış tarafları bağlanmış çelik ile takviye edilmiştir ve kasa bağlanmış çelik ile kaynaklanmıştır. Bu şema sadece dış duvar takviyesinin sağlamlığını sağlamakla kalmaz, aynı zamanda geçirimsizliği de artırır ve inşaat basittir ve inşaat süresi kısadır.

Bir bodrum çatı dolgu kazısı, bir konumlandırma ve düzen, açıklık ve delme alanını belirleme, bir delik açmak için bir su matkabı, bir kasayı kesmek için bir yapay hava toplama aleti ve takmak ve sabitlemek için bir su tutucu. Bir kalıp, harçlama, çelik ile bağlama, takviye, bakım ve üst çerçevenin çıkarılması.

Yan kiriş açıklıklarında bağlama çelik takviye teknolojisinin avantajları

Proje, yapısal takviye ve su yalıtımının teknik gereksinimlerini karşılamak, kasa ile yapısal duvar paneli arasındaki birleşim yerinin su yalıtımına etkisini önlemek ve su yalıtım kalitesini garantilemek için bağlama çelik takviye teknolojisini yan kiriş açıklıklarında yenilikçi bir şekilde uygular. Belirli avantajlar şunlardır.

1) Kesme iş yükünü azaltın ve orijinal yapıya verilen hasarı azaltın

Orijinal takviye şemasında, açıklığın iç ve dış taraflarının her iki tarafına kolon ve kiriş eklenmesi gerekiyordu ve orijinal yapının kesilmesi, daha fazla yapısal hasara neden olacak büyük miktarda iş gerektiriyordu. Ancak bağlama çelik takviye teknolojisi benimsendikten sonra, keskinin açıklığı nispeten küçüktür ve kasanın dışındaki açıklık aralığındaki çelik çubuklar tutulur ve tutulan çelik çubukların tümü U şeklinde çelik takviye kaynağı ile işlenir. Bu şema, orijinal yapıya minimum hasar verir.

2) Dar alanda kolay kullanım, maliyet tasarrufu ve inşaat süresini kısaltma

Orijinal güçlendirme planı çelik çubukları bağlamayı, destek kalıbını, beton dökmeyi ve kürlemeyi gerektiriyordu. Bodrum çatısının yan kirişlerinin iç alanı dardı, çalışma yüzeyi küçüktü ve inşaat zordu. Bağlayıcı çelik güçlendirme teknolojisinin uygulanmasından sonra, şekillendirilmiş çelik levha önceden işlenebilir ve önceki işlem tamamlandıktan sonra cıvatalar belirlenen konuma sabitlenebilir ve derz dolgu malzemesi ve epoksi reçinesi hızla sertleşir ve kürleme döngüsü kısadır. Orijinal güçlendirme şemasıyla karşılaştırıldığında, inşaat süreci azaltılır ve inşaat süresi büyük ölçüde kısalır.

3) Su geçirmez etki daha iyidir

Bağlayıcı çelik güçlendirme teknolojisinin kullanımı, kasa ve su durdurucu çelik levha tamamen kaynaklanır ve kasa ve orijinal yapı, eski ve yeni yapılar arasında iyi bütünlük ve sağlam bağlantı avantajlarına sahip olan %95 C45 derz dolgu malzemesi ve %5 epoksi reçinesi ile dökülür151. Bonded çelik takviye teknolojisi güçlü uygulanabilirliğe ve teknik güvenliğe sahiptir.

Bu proje, bonded çeliğin takviyesini kasa montajıyla yenilikçi bir şekilde birleştirerek mevcut yapının takviye açılması ve arka açıklığın su tutma sorunlarını çözer. Sadece arka uzatma deliğinin yapısal güvenliğini sağlamakla kalmaz, aynı zamanda arka uzatma kasasının sızdırmasının kolay olması sorununu da etkili bir şekilde çözer.
