Jin yürüyüş merkezi

Jingguang Center, Pekin'deki Doğu Üçüncü Çevre Yolu'nda yer almaktadır. Ana kule 206,8 m yüksekliğindedir ve 90 derecelik bir yelpaze şekline sahiptir, 3 kat yer altında ve 54 kat yer üstündedir. Yer altı kısmı çelik-beton hibrit bir yapıdır, yer üstü kısmı çelik bir yapıdır ve yapısal sistem 8 derecelik sismik tahkimat alanında bulunan çelik çerçeve-çekirdek tüptür.

Jingguang Center'ın ana kulesinin yenilenmesi esas olarak şunları içerir:

1. Birinci yeraltı katının bina işlevini ve bölünmesini yerden yüksekteki yedinci kata ayarlamak;

2. Başlangıçta 1. ve 2. katlar arasında bulunan ara katmanın yıkılması, bunun sonucunda yapısal yük dağılımında ve kat açıklıklarında değişiklikler meydana gelmesi;

3. 2. ve 3. katlardaki otel lobisinde bulunan döşeme levhalarının kaldırılması;

4.  5. kattaki döşemeyi kısmen artırın, orijinal merdiven düzenini ayarlayın ve merdiven ve asansör ekleyin;

5. Birinci katın dış zeminine geniş bir yeşil dikim alanı eklenir.

Beton takviyesi

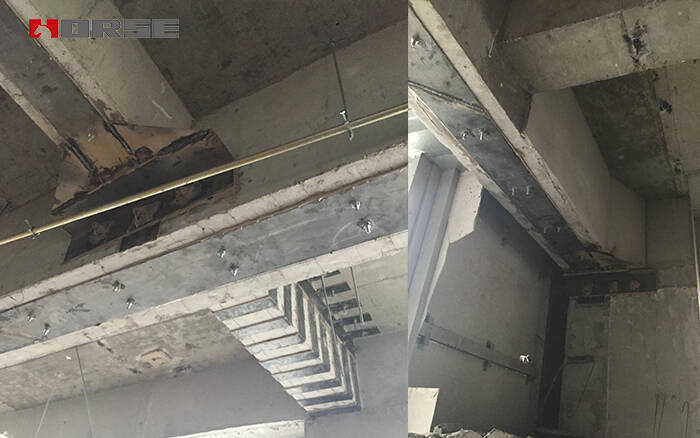

(1) Çelik levha takviyesinin inşasından sonra şantiyenin gerçek sahnesi şekilde gösterilmiştir.

(2) Kesitin yüksekliğini artırın: Birinci katın dış kısmına geniş bir yeşillendirme alanı eklendiğinden, yük daha fazla artar ve yapının ana kirişinin taşıma kapasitesinin iyileştirilmesi gerekir. Bu nedenle, kesiti artırma yöntemi esas olarak takviye için kullanılır.

(3) Kesit genişliğini artırın: Yapısal kirişin altında, kesiti artırmak için kirişin yapısını etkileyen hareket ettirilemez elektromekanik boru hatları, duvarlar vb. olduğunda, kesit genişliğini artırarak yapısal elemanın taşıma kapasitesi iyileştirilebilir.

(4) Kesit boyutunu artırmadan yalnızca takviyeyi artırın. Projenin boşluk için yüksek gereksinimleri vardır. Kirişin taşıma kapasitesini artırması gerektiğinde ve kiriş yüksekliği artırılamadığında, kesiti artırmadan yalnızca yapısal kirişin altına çelik çubuklar ekleme takviye yöntemi benimsenir. Yeni eklenen çelik çubuklar, kısa çubuklar kaynaklanarak orijinal çelik çubuklara bağlanır

(5) Kesit yüksekliğini artırın ve kesit genişliğini artırın. Üyelerin taşıma kapasitesi konusunda yüksek gereksinimleri olan dikey yapısal üyeler için, aynı zamanda üyelerin eğilme ve kesme taşıma kapasitesini iyileştirmek için bölümün genişliğini ve yüksekliğini artırın, böylece yetersiz kesme taşıma kapasitesinin oluşmasını önleyin.

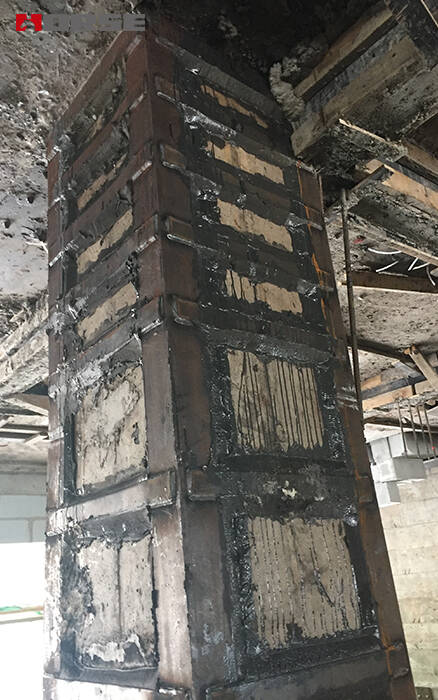

(6) Çelik donatının dış kaynaklı olması: Yapısal kolonun kesme taşıma kapasitesi yetersiz olduğunda, bileşenin kesme taşıma kapasitesi, kolon bölümünün dışına çelik plakalar sarılarak iyileştirilebilir. Çelik plakaların inşaat sırasında kaynaklanması gerekir, bu nedenle kaynak tamamlandıktan sonra kaynaklı parça için çelik tutkalının yapımının tamamlanması gerekir, böylece kaynak sırasında yüksek sıcaklığın çelik tutkalına verdiği zarar önlenir.

(7) İkincil kiriş takviyesini artırın. İkincil kirişler eklemek için iki tür takviye vardır: beton kirişler eklemek ve çelik kirişler eklemek. Bunlara zeminin taşıma kapasitesini artırmak, plakaya yapısal kolonlar eklemek, daha büyük açıklıkların yanına ikincil kirişler eklemek ve ana kirişleri ve kolonları güçlendirme etkisini elde etmek için ikincil kirişler ekleyerek bileşenlerin kuvvet iletim yolunu değiştirmek dahildir.

(8) Duvar takviyesini artırın: Üst yükteki artış nedeniyle, bazı kolonların altındaki salın delme kesme taşıma kapasitesi yetersizdir. Salın üzerindeki delme kuvveti, kolonun ortasına bir duvar eklenerek paylaşılır.
