Beton döşemede çatlak onarımı ve güçlendirme

Betonun dayanımı tasarım gereksinimlerini karşılayamıyor, çatlak genişliği aralığı farklı, döşeme çatlak genişliği standartta izin verilen 0,3 mm değerini aşıyor, bu nedenle çatlaklar için güçlendirme önlemleri alındı.

Proje Özeti

Ningxia İslam Birliği binasında, 2 Kasım 2007 tarihinde, sekiz katlı çatının döküm şaftında, kalıp destek sisteminin stabil olmaması nedeniyle beton dökümünün bir bölümü çöktü. Yedinci kat çatladı. Betonun dayanımı tasarım gereksinimlerini karşılayamadı, çatlak genişliği farklıydı, döşeme çatlak genişliği standart izin verilen değer olan 0,3 mm'yi aştı, bu nedenle çatlaklar için güçlendirme önlemleri alındı.

İnşaat Prosedürü

1. Çatlak Tedavisi:

1) Kırık bölgedeki uçuşan toz ve diğer yabancı maddeler temizlenmeli ve belirli bir kuruma derecesinden sonra inşaata başlanabilir.

2) Döşeme genişliği 0,3 mm'den az olan çatlaklar için, taban temizlendikten sonra, çatlak uzama yönü boyunca eşit olarak 2-3 kat modifiye epoksi reçine yapısal takviye yapıştırıcısı uygulanır. Sıvı emilimi, düşük viskoziteli ve iyi geçirgenliğe sahip olup, kılcal etkiyle beton yüzeyinde çatlak kanalını kapatır.

3) 0,3 ~ 1 mm arasındaki döşeme genişliklerinde, taban çatlaklarından geçen statik bağımsız çatlaklar için, işlemden sonra, belirli bir basınçla geri kazanılabilir çatlak onarım yapıştırıcısı düşük viskoziteli ve yüksek mukavemetli çatlak enjeksiyonu ile çatlak kanalı kapatılır.

4) 1 mm'den daha geniş döşemelerde, yapısal çatlaklar için, belirli bir süre sonra, yüksek basınçlı enjeksiyon malzemesi ile girintili kırık boşluğundaki çatlak kanalı kapatılır.

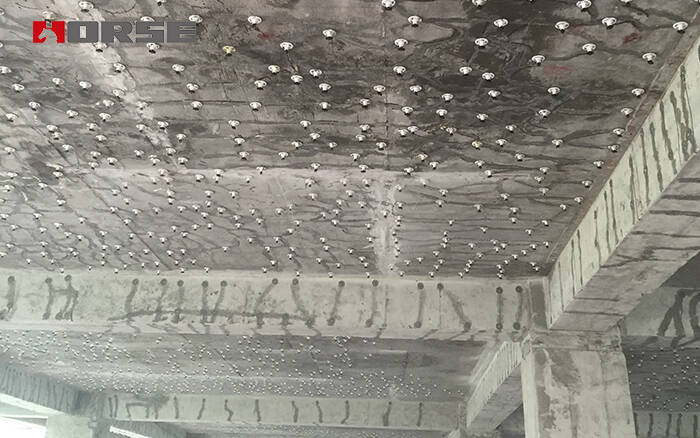

Döşeme Çatlağı Onarımı

(HM-120L çatlak enjeksiyon yapıştırıcısı ile döşeme çatlağı onarımı)

2. Dıştan Yapıştırılmış Karbon Fiber Takviyeli Polimer (CFRP)

>Beton Yüzey İşlemi

Beton yüzeyindeki kozmetik tabaka, yağ, kir vb. keski ile temizlenmeli ve ardından açılı taşlama makinesi ile 1-2 mm kalınlığında yüzey tabakası zımparalanmalıdır.

Beton bileşenleri köşelerden pahlanarak işlenmeli, toz basınçlı hava ile üflenmeli ve

cilalama işlemi tamamlandıktan sonra yüzey asetona batırılmış pamuklu bezle silinmeli ve kullanıma hazır halde kuru tutulmalıdır. Betonun

mevcut çatlaklarının güçlendirilmesi gerekiyorsa, önce çatlağın boyutuna göre HM-120M enjeksiyon yapıştırıcısı veya HM-120L dökme çatlak yapıştırıcısı kullanılarak enjeksiyon yapılmalı ve ardından güçlendirilmelidir.

>>Astar Uygulaması

Uygulama sırasında, yapıştırıcı hazırlama oranında belirtilen oranlara göre A ve B olmak üzere iki bileşenli astar tartılır ve

temiz bir kaba boşaltılıp homojen bir kıvam elde edilene kadar karıştırılır (karıştırırken, hava kabarcıklarının oluşmasını önlemek için aynı yönde karıştırmak en iyisidir).

Pırça veya rulo fırça kullanılarak beton yüzeyine eşit şekilde sürülür. Yapıştırıcı yüzey tabakası kuruduktan sonra,

duruma bağlı olarak birkaç kez daha sürülmelidir, ancak kaplama kalınlığı 0,4 mm'yi geçmemelidir ve

sürme işlemi atlanmamalı, akma veya kabarcık oluşmamalıdır. Yapıştırıcının kürleşmesi beklenir (kürleşme süresi şantiye sıcaklığına bağlıdır,

parmakla kuru hissedildiğinde uygundur, genellikle 2 saatten az olmamalıdır), ardından bir sonraki işleme geçilir. Hazırlanan yapıştırıcı,

her seferinde, yapıştırıcının kullanım süresi boyunca bir kez kullanılmalıdır.

>>Tesviye İşlemi

Beton yüzeyindeki gözenekler ve kusurlar tesviye yapıştırıcısı ile dolduruldu. Çukur alanlar mevcut olduğunda, hazırlanan tesviye

yapıştırıcısı, kazıyıcı ile gömme ve kazıma yoluyla onarım ve doldurma için kullanıldı.

Kalıpların birleşim yeri gibi yükseklik farkının oluştuğu yerler, yükseklik farkını en aza indirgemeye çalışılarak tesviye yapıştırıcısı ile doldurulmalıdır. Köşe işlemleri ise

tesviye yapıştırıcısı ile düzgün bir yay şeklinde onarıldı, yarıçapı 20 mm'den fazla olmamalıydı. Tesviye yapıştırıcısı kürlendikten sonra (kürlenme süresi

yer sıcaklığına bağlıydı, parmakla kuru hissedildiğinde uygundu, genellikle 2 saatten az olmamalıydı), bir sonraki işleme geçilmelidir.

>>Karbon Fiber Kumaş Macunu

Karbon fiber emdirilmiş yapıştırıcı, yapıştırılacak alana eşit şekilde sürüldü, köşelere daha fazla sürüldü. Yapıştırma işleminden sonra

Karbon fiber kumaşı sıkıca gerip hizaladıktan sonra, plastik bir spatula veya rulo (dış yüzeyindeki tüyleri alınmış bir boya rulosu) kullanarak

yapıştırıcı bileşiği dışarı çıkana kadar aynı yönde tekrar tekrar yuvarlayın. Ardından, emdirilmiş yapıştırıcıyı karbon fiber kumaşın dış yüzeyine eşit şekilde sürün

ve tekrar tekrar yuvarlayın. Emdirilmiş yapıştırıcının karbon fiber kumaşı iki yönde de tamamen kaplaması için 50 kez yuvarlayın.

Çok katmanlı yapıştırma gerekiyorsa, parmaklarınızla dokunduğunuzda kuruyana kadar bekleyin, ardından bir sonraki katmanı uygulayabilirsiniz. Karbon fiber kumaşın üst üste bindirilmesi gerekiyorsa

>>Kuruma ve saklama

Yapılandırma işlemi tamamlandıktan sonra 24 saat boyunca yağmurdan veya nemden koruyun ve sert bir cismin yüzeye çarpmasına karşı korumaya dikkat edin.

Ortalama hava sıcaklığı 20-25 ℃ olduğunda, kuruma süresi en az 3 gündür;

ortalama hava sıcaklığı 10 ℃ olduğunda, kuruma süresi en az 7 gündür.

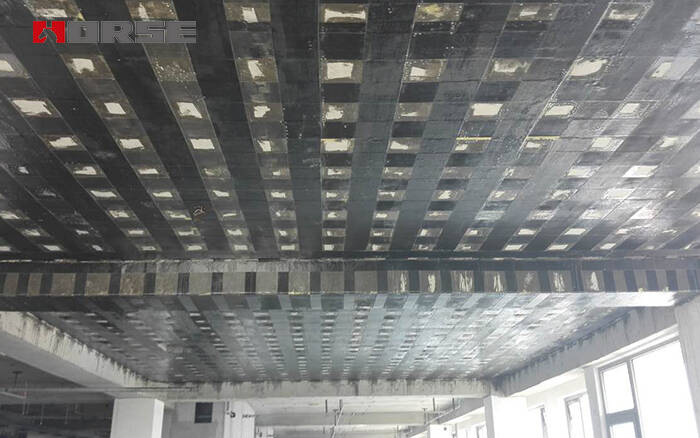

Dıştan yapıştırılmış karbon fiber takviyeli polimer (CFRP)
