Üçüncü Kat Döşemesinin Karbon Fiber Levha ile Kısmi Kaldırılması ve Yük Taşıma Güçlendirilmesi

Üçüncü katın yüzeyi çelik levhalarla, döşemenin tabanı karbon sacla, kirişler ise karbon sacla güçlendirilmiştir.

Karbon Fiber Levha ile Döşeme Yenileme

Bu proje yerden yüksekte 7 katlı bir binadır. Sahibinin üçüncü kata ağır üretim makineleri ve ekipmanları kurma planı ve binanın güvenlik değerlendirmesi nedeniyle, orijinal yapısal tasarım taşıma kapasitesi kullanım gereksinimlerini karşılamıyor. Bu nedenle, yapısal takviye gereklidir.

inşaat planı

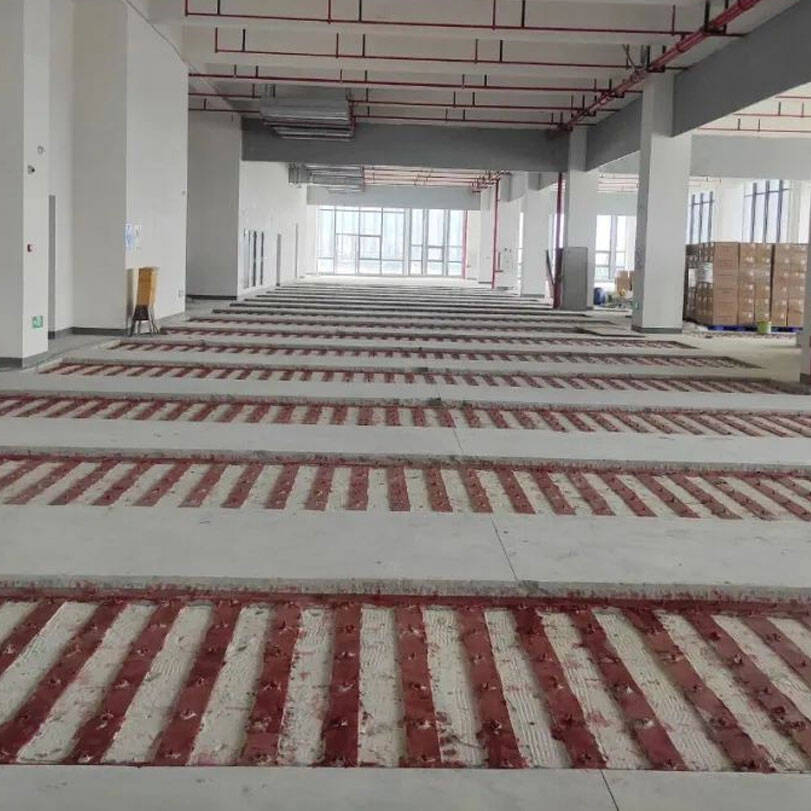

Üçüncü katın yüzeyi çelik levhalarla, zeminin altı karbon levhayla ve kirişler karbon levhayla takviye edilmiştir.

Üçüncü kat döşemesinin tabanı için orijinal takviye yöntemi, 1 kat 3 kalın çelik levha ve kirişin altına 2 kat 3 kalın çelik levha kullanmaktı. Analiz ve hesaplama yoluyla, döşemenin tabanı için yapışkan çelik levha takviye yönteminin kullanılmasının maliyetinin nispeten yüksek olduğu bulundu. Kirişin tabanı için 2 kat çelik levha takviyesi kullanmanın inşası da inşaatın artan zorluğu nedeniyle arttı.

Optimizasyon görüşü: Plaka/kirişin alt kısmı için yapıştırıcı çelik takviye yöntemi kullanılması ve bunun eşit miktarda karbon fiber levha ile değiştirilmesi önerilir

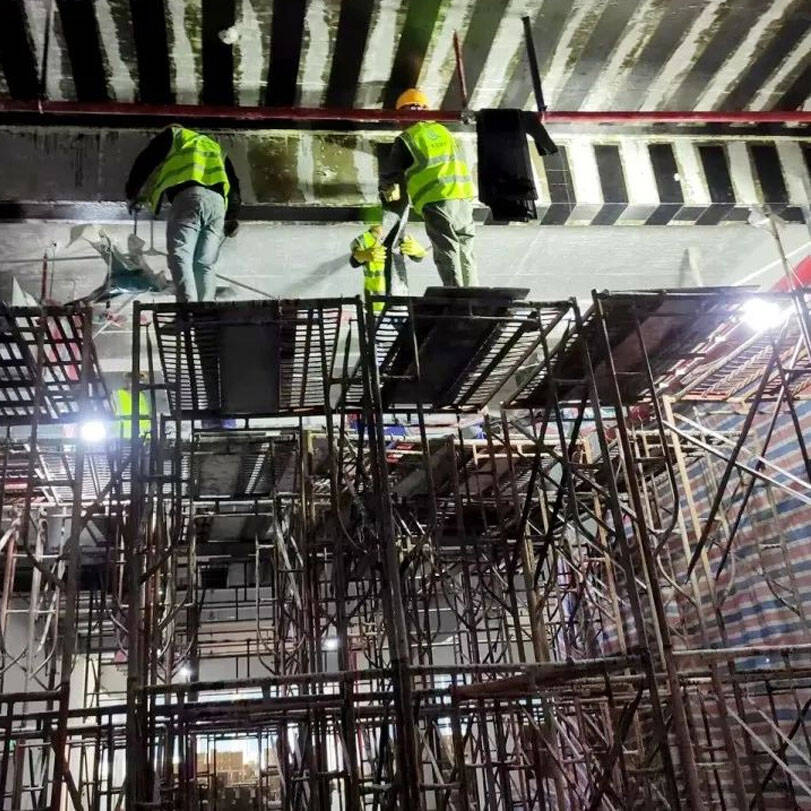

İkinci kat döşemesinin ve kirişin alt kısmının takviye edilmesine ait fotoğraflar
