Çerçeve kolonunun güçlendirilmesi

Proje Genel Bakışı

Tasarım değişikliğine göre, çerçeve kolonun güçlendirilmesi gerekmektedir. Bu proje, çerçeve kolonun güçlendirilmesini amaçlamaktadır. Kolonun kesit alanını artırarak çerçeve kolonu güçlendirilecek ve HM-500 enjeksiyon ankraj yapıştırıcısı kullanılacaktır.

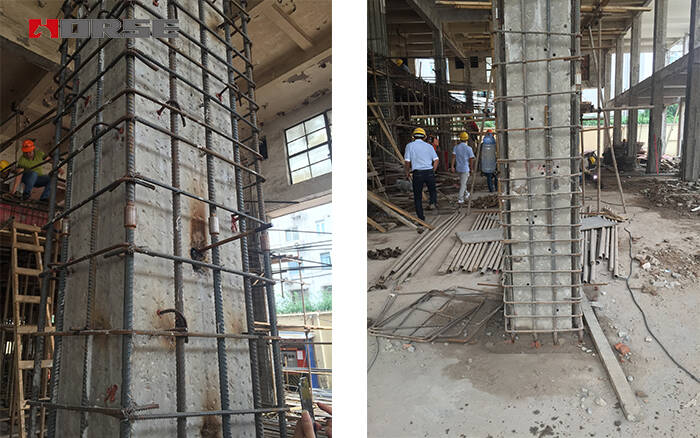

(Kolon kesit alanının artırılması)

İnşaat Gereksinimleri

1. Güçlendirme Malzemeleri

1). Beton: C50 mikro genleşmeli ince taş beton, uçucu kül I. sınıf kül olmalı ve yanma kaybı %5'ten fazla olmamalıdır.

2). Çelik Çubuk: HPB300 sınıfı çubuk, HRB335 sınıfı çelik çubuk, HRB400 sınıfı çelik çubuk.

3). Donatı Yapıştırıcısı: HM-500 enjeksiyon ankraj yapıştırıcısı

2. Bileşenler güçlendirilmeden önce, orijinal yapısal bileşenler önce kendi ağırlıklarından arındırılmalıdır.

3. Yeni ve eski beton birleştirildiğinde, yüzeydeki hava koşullarına bağlı aşınma tabakası, karbonatlaşma çatlakları, pas tabakası ve yoğun yağ tabakası tamamen temizlenerek sağlam bir taban elde edilene kadar kesilmelidir. Bu temel üzerine, orijinal beton kırılıp temizlenmeli ve yeni beton arayüzüne yapıştırıcı sürülmeden önce bu işlem yapılmalıdır.

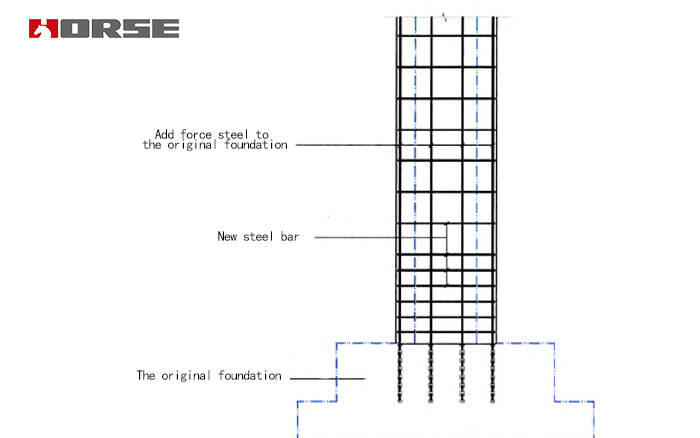

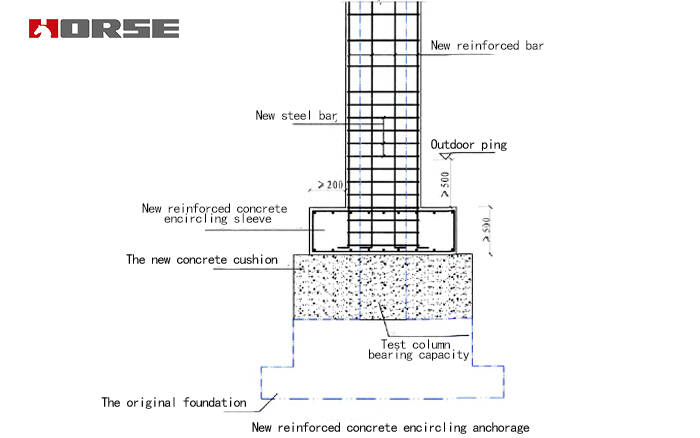

4. Yeni eklenen kolon boyuna donatısı, orijinal yapının her iki ucuna da güvenilir bir şekilde bağlanmalıdır; alt kısım tamamen sağlam olmalı ve ankraj temelinin gerekliliklerini karşılamalıdır; üst kat ve üst kolon, çatı panelinin üst kısmındaki bağlantı veya ankraj yoluyla bağlanmalıdır. Boyuna donatı çubuklarının ve kirişlerin ve kolonların kesişme noktalarının kaplama ile kesişmesi nedeniyle, kiriş ankraj donatısı tekniği kullanılmalı ve dikim sınırları, aralık ve derinlik karşılanmalıdır; döşemede, boyuna donatıya delik açılarak güvenilir bağlantı sağlanmalıdır.

5. Yeni eklenen kolon boyuna donatısının ankraj derinliği 10d'dir.

6. Yeniden donatı yerleştirme gereksinimleri:

6.1 Ana donatı çubuklarının yerleştirilmesi sırasında, orijinal bileşenlerin ana donatı çubukları ve etriyeleri zarar görmemelidir.

6.2 Çelik donatı çubuklarının yerleştirilmesi için kullanılan kimyasal yapıştırıcının yangına dayanıklılık performansı uluslararası standarda uygun olmalıdır. Yerleştirme çubuğu yapıştırıcısı, A sınıfı yapıştırıcı standardının gereksinimlerini karşılamalı ve yerleştirme uzunluğu, çelik donatı çubuklarının gerilme gereksinimini karşılamalıdır.

6.3 Yerleştirmeden önce orijinal çelik donatı çubuklarının pozisyonu tespit edilmeli ve ana donatının ana yapısı tahrip edilmemelidir. Yerleştirme alanının orijinal yapısı kusurlu ise, güçlendirilmeli veya takviye edilmeli ve donatı çubukları arkadan yerleştirilebilir.

6.4 Çubuklar yerleştirilirken, donatı önce kaynaklanmalı ve yerleştirilmelidir. Herhangi bir zorluk varsa ve sonradan kaynak yapılması gerekiyorsa, lehim bağlantısı temel beton yüzeyinden 15d'den fazla uzakta olmalı ve çubuğun açıkta kalan kısmı buzlu suya batırılmış ıslak havlu ile sarılmalıdır.

6.5: Mevcut sıcaklıkta kürlenen yapıştırıcı ankraj 10-15 dakika jel kıvamına gelir, 24 saat sonra yapı tamamen kürlenebilir.

6.6 Test: Yapıştırıcı tamamen kürlendikten üç gün sonra, donatı çubukları yerinde çekilebilir (kendi kendine muayene veya kalite kontrol departmanı tarafından). Numune alınacaksa, ankrajın tasarım değeri çelik çubuğun akma değerine göre çekilmemelidir, çünkü ankraj parçası da gereklidir. Simülasyon testi yapılacaksa, donatının akma değeri veya ankrajın nihai yükü çekilecektir. Test sonuçları tasarım değerine ulaşırsa veya aşarsa, ankraj deliğinde belirgin bir değişiklik olmazsa ve ankrajın yer değiştirmesi çok küçükse, nitelikli kabul edilir.

6.7. Gergi çubuklarının yerleştirilmesinden önce çevredeki betonun kuruması sağlanmalıdır.
