Karbon fiber kumaş ile çatı çatlaklarının onarımı

Proje genel bakışı

Binanın toplam alanı 10140 m2 olup, zemin katta on bir, yer altında iki kat olmak üzere toplam on bir kat ve kat yüksekliği 2,90 metredir. Ana gövde perde duvar yapısı olup, temel ise radye temeldir.

Projenin doğu ünitesinin üç katlı oturma odası çatısında oluşan çatlaklar nedeniyle, bina zeminindeki çatlaklar gerilme çatlakları olmamakla birlikte, zemin çatlaklarının oluşması yapının bütünlüğünü ve dayanıklılığını etkilemektedir. Bu nedenle, çatlaklı zemine karbon fiber takviyesi uygulanmıştır.

Yapısal güçlendirme malzemeleri

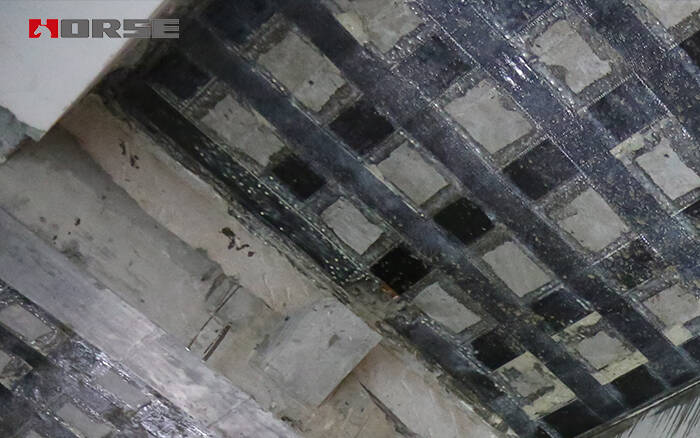

HM-30 tek yönlü karbon fiber kumaş

HM-120ML çatlak onarım yapıştırıcısı

Dıştan yapıştırılmış karbon fiber kumaş

A, karbon fiber levha malzemesi, bükülme ile esneyecek kiriş ve plaka bileşenlerinin çekme bölgesine yapıştırılır ve fiberin yönü takviye ile aynıdır.

B, kirişe kesme takviyesi olarak kapalı macun, U tipi macun veya yan macun kullanılırken, lif yönü eksenel dikeye uygun olmalıdır.

C, karbon fiber levha yapıyı güçlendirmek için kullanıldığında, yapı üzerindeki hareketli yük boşaltılmalıdır.

D, karbon fiber kumaşta, lif gerilme yönündeki bindirme uzunluğu 200 mm'den az olmamalıdır; çoklu veya çok katmanlı karbon fiber kumaşla takviye edildiğinde veya tüm karbon fiber kumaş katmanları kademeli olarak bindirilmelidir.

E, karbon fiber kumaş tasarım gereksinimlerine göre kesilir; yüzey yapıştırıcısı orana göre hazırlanır ve macun, karbon fiber kumaşın üzerine eşit şekilde sürülür, macun üzerine hafifçe bastırılır, özel bir tambur kullanılarak lif yönü boyunca kabarcıklar tekrar tekrar yuvarlanarak yüzey tamamen karbon fiber kumaşla doyurulur; yukarıdaki adımlar çok katmanlı macun için tekrarlanmalıdır; son karbon fiber kumaş katmanı eşit şekilde yapıştırıcı macunla kaplanmalıdır.

F, F ve CFRP liflerinin bindirme uzunluğu, kuvvet yönünde 200 mm'den az olmamalıdır. Çok katmanlı veya çok katmanlı karbon fiber kumaşla güçlendirildiğinde, çeşitli veya farklı katmanlardaki karbon fiberler
