Altı katlı fabrika ofis binalarının güçlendirilmesi
Karbon fiber takviyeli polimer (cfrp)

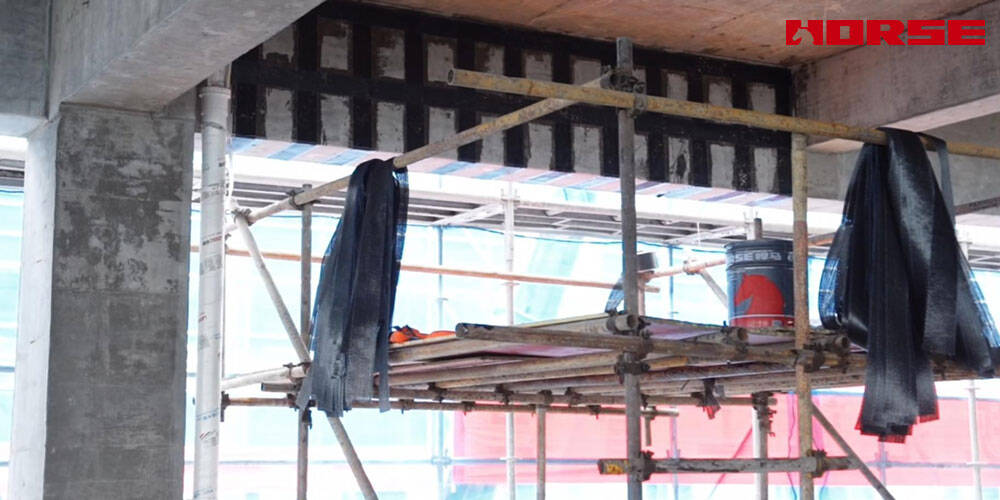

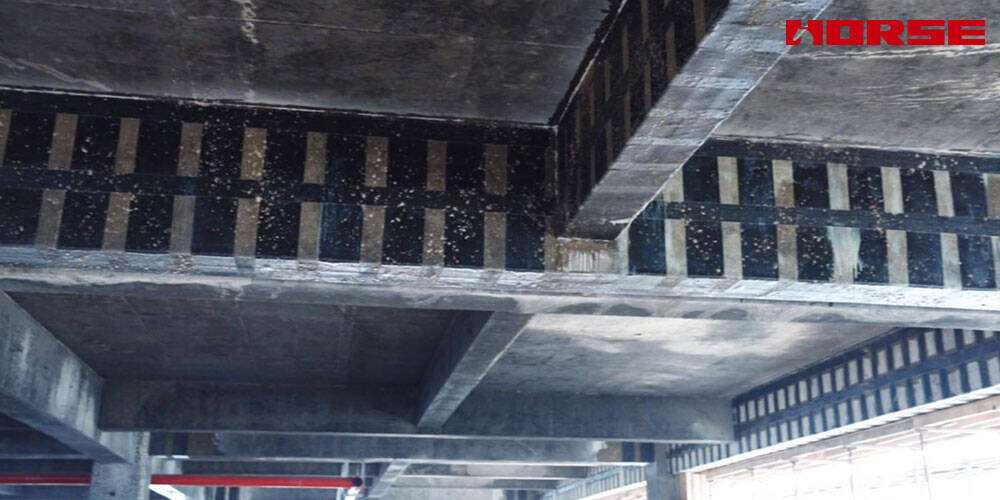

Cfrp kumaş güçlendirme sistemi, mevcut operasyonel talepleri ve yapısal performans gereksinimlerini karşılamak için 6 katlı fabrika ofis binasını başarıyla yükseltti. Eğilme güçlendirilmesi, makaslama (u-sargıları) ve döşeme güçlendirilmesi için cfrp kumaşın entegre uygulaması.
Proje genel bakış
| Öznitelik | Detaylar |
|---|---|
| Proje tipi | Mevcut çok katlı binanın yapısal güçlendirilmesi |

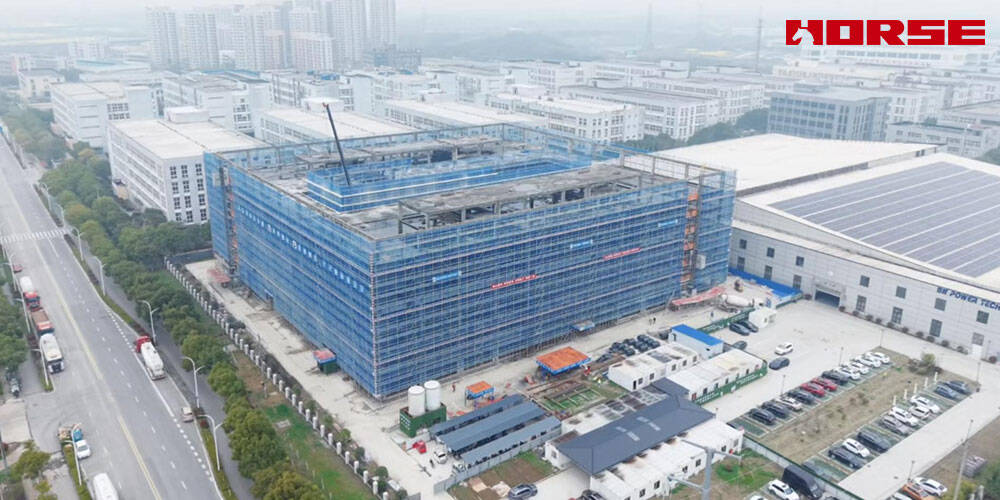

| Yapı tipi | 6 katlı betonarme çerçeve binası (fabrika ofisi) |
| Birincil eksiklikler | Yaşlanma yapısı ve artan servis yükleri nedeniyle yetersiz yük taşıma kapasitesi |
| Güçlendirme yöntemi | Dışarıdan bağlı cfrp kumaş sistemi |
| Tamamlanma tarihi | 2026 |
| Malzeme tedarikçisi | At inşaatı |
Onlarca yıllık hizmetin ardından, bina artık doluluk kalıplarındaki değişiklikler, modern ekipmanın eklenmesi ve orijinal tasarım varsayımlarının ötesinde daha yüksek canlı yük gereksinimleri nedeniyle artan yükleme talepleriyle karşı karşıya. Mevcut yapısal üyeler, orijinal kullanım amaçları için yeterli olsa da, artık birikmiş ve artan servis yüklerini taşıyamazlar.
Yapısal eksiklikler
Kirişler
Binanın uzun çalışma ömrü boyunca artan servis yüklerini karşılamak için yetersiz eğilme ve kesme kapasitesi
Levhalar
Progresif yük nedeniyle gözlenen çatlama ve aşırı sapma, orijinal tasarım kapasitesini aşıyor
Kiriş-kolon eklemleri
Birikmiş uzun süreli stres ve artan yükleme altında yetersiz arıtma ve kesme direnci
Neden analiz
Yaşlanma yapısı: beton karbonasyon ve minör takviye corrosio dahil olmak üzere kademeli malzeme bozulmasına yol açan genişletilmiş servis ömrü
Zamanla artan yükleme: bina kullanımındaki değişiklikler-daha ağır ofis ekipmanı, artan doluluk, modern hvac ve mekanik kurulumlar-orijinal tasarım kapasitesinin ötesinde artan talep var
Kümülatif yorgunluk: yapısal üyelerde ilerici hasar birikimine neden olan onlarca yıllık tekrarlanan yük döngüsü
Fonksiyonel yükseltme talepleri: orijinal olarak tasarlanandan daha yüksek yük kapasitesi gerektiren yeniden düzenleme ve tesis yükseltmeleri
Cfrp kumaş güçlendirme sistemi
Tasarım standartları
Aci 440.2r-17: dıştan bağlı frp sistemlerinin tasarımı ve yapımı için kılavuz
Aci 318-19: yapısal beton için bina kodu gereksinimleri
Malzeme özellikleri
| Bileşen | Şartname |
|---|---|
| Cfrp kumaş tipi | Tek yönlü karbon fiber fabric-HM-30 |
| Kumaş ağırlığı | 300g/m² (birincil takviye için) |
| Kumaş çekme mukavemeti | ≥ 3,400 mpa (astm d7565 başına) |
| Kumaş modülü | ≥ 230 gpa |
| Fiber tipi | T700 karbon fiber |
| Emprenye edici reçine | HM-180C3P iki bileşenli epoksi reçine, 0.6-0.8 kg/sqm |
| Reçine çekme mukavemeti | Astm 30 mpa (astm d638 başına) |
| Astar | HM-180 epoksi astar |
Cfrp güçlendirici avantajlar
Kapsamlı güçlendirme çözümü: eğilme, kesme ve arıtma eksikliklerini ele alan entegre sistem
Minimum yapısal etki: hafif cfrp kumaş ihmal edilebilir ölü yük ekler (katman başına <2 kg/m²
Hızlı kurulum: geleneksel çelik levha yapıştırma veya bölüm büyütme yöntemlerinden daha hızlı
Uygunluk: kumaş karmaşık geometrilere ve kavisli yüzeylere uygundur
Korozyon direnci: cfrp klchloride saldırısına karşı bağışıklık, uzun süreli dayanıklılık için ideal
Minimum bozulma: kurulum kısmi bina doluluğu ile devam edebilir
Sismik performans artışı: kumaş sarma yoluyla geliştirilmiş süneklik ve enerji dağıtma kapasitesi

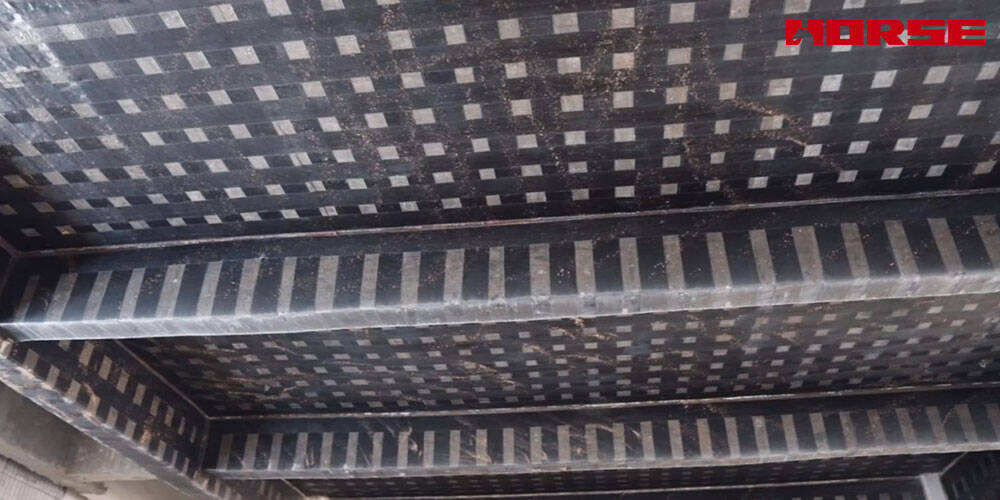

Cfrp kumaş güçlendirme sistemi, mevcut operasyonel talepleri ve yapısal performans gereksinimlerini karşılamak için 6 katlı fabrika ofis binasını başarıyla yükseltti. Eğilme güçlendirilmesi, makaslama (u-sargıları) ve döşeme güçlendirilmesi için cfrp kumaşın entegre uygulaması.
