Bina duvarı güçlendirilmesi
Karbon fiber takviyeli polimer (cfrp) plaka

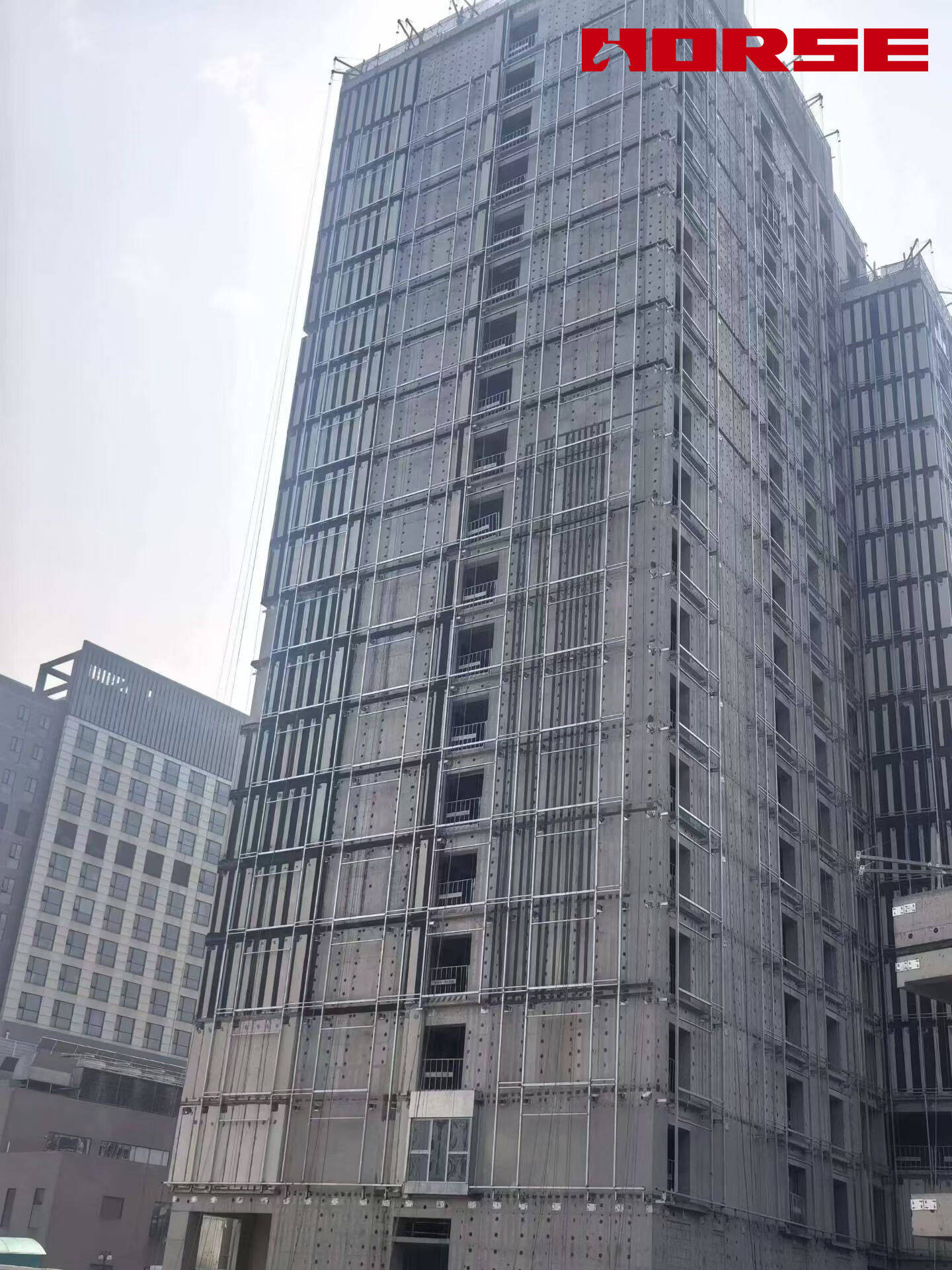

Karbon fiber plakalar, dış çerçevenin eğilme ve kesme sertliğini arttırmak, çerçeve deformasyonunu kısıtlamak ve kod tarafından izin verilen sınırlar içinde hikaye içi sürüklenmeyi kontrol etmek için dış duvarlar boyunca dikey ve yatay olarak bağlanır.

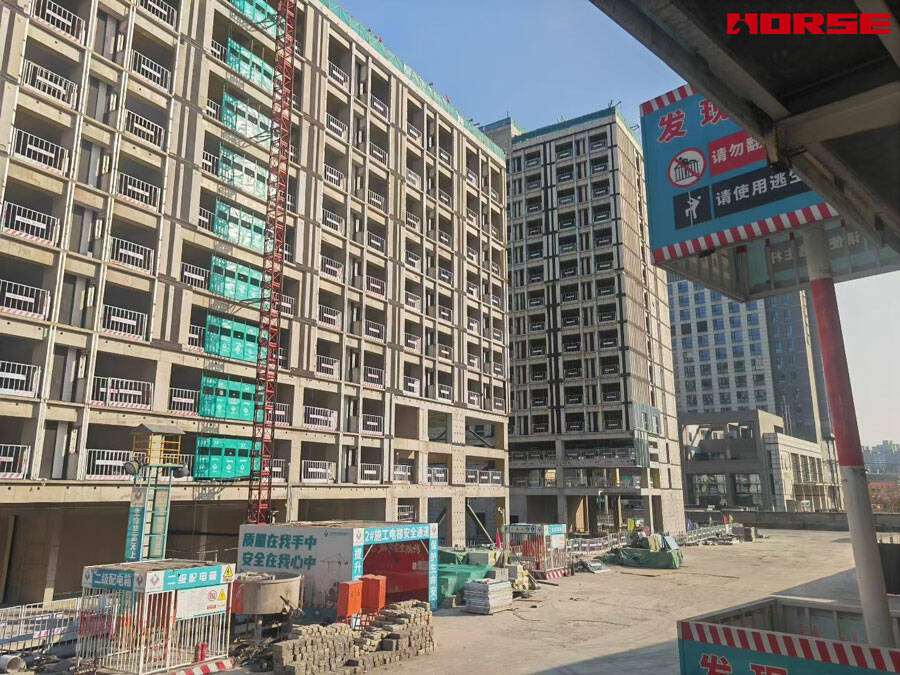

Proje genel bakış
| Öğe | Detaylar |
|---|---|
| Proje tipi | Çok bina kompleksi-dış cephe cfrp plaka güçlendirilmesi |
| Bina sayısı | Binalar (her biri 8-15 hikaye, karışık kullanım konut/ofis) |
| Yapı tipi | Rc çerçeve/çerçeve-kesme duvar yapısı |
| Takviye yöntemi | Harici olarak bağlanmış pultruded cfrp plakaları |
| Uygulanabilir standartlar | Aci 440.2r-17, aci 318-19, astm d7565, aci 503r-18 |
Sorun
Yapısal tasarım incelemesi sırasında, rüzgar yükü kombinasyonları altında yanal sertlik analizi, birkaç dış kesme duvarının servis kolaylığı sürüklenme sınırlarını karşılamak için yetersiz sertlik gösterdiğini gösterdi. Rüzgar yükleri altındaki yanal sapma, yolcu rahatlığı ve yapısal olmayan eleman bütünlüğü için kabul edilebilir eşikleri aştı.
Takviye kapsamı

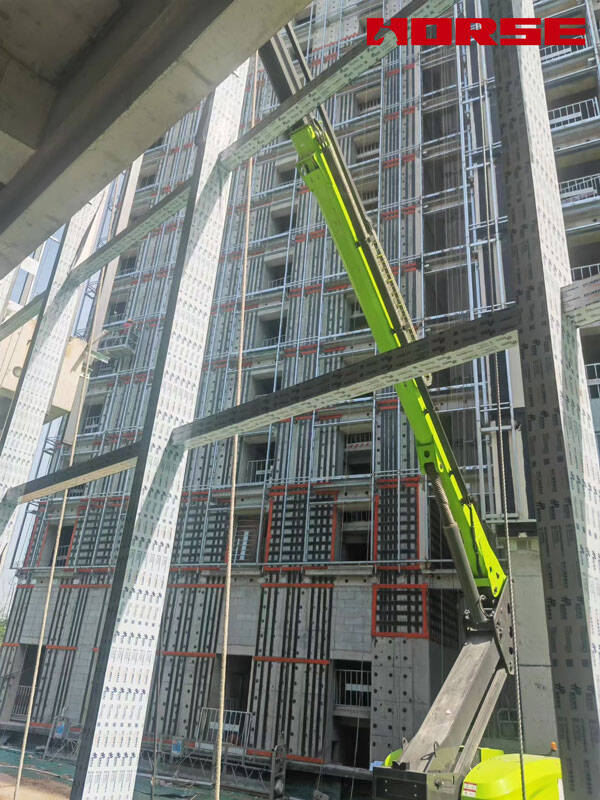

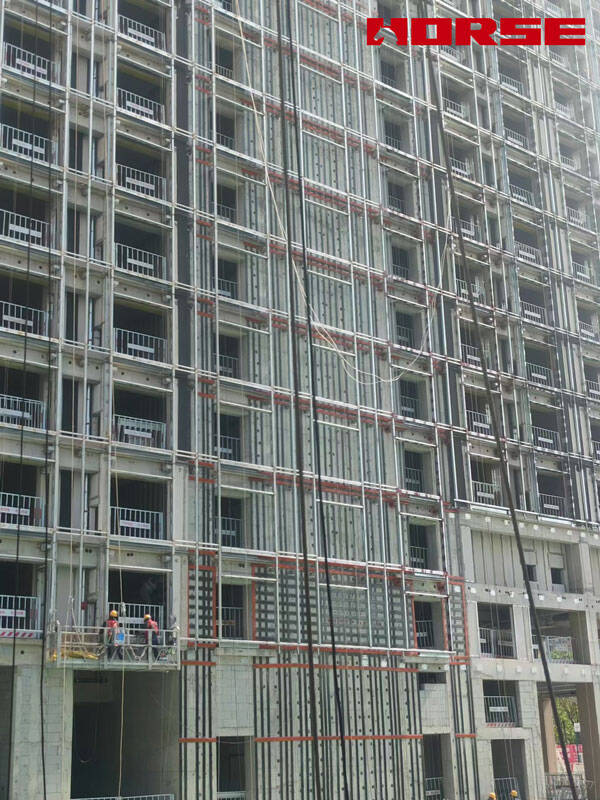

Her zemin döşeme hattı boyunca yatay cfrp plakaları (50mm × 1.4mm), düzlem içi kesme geliştirme için her zemin seviyesinde sürekli yatay bantlar oluşturur

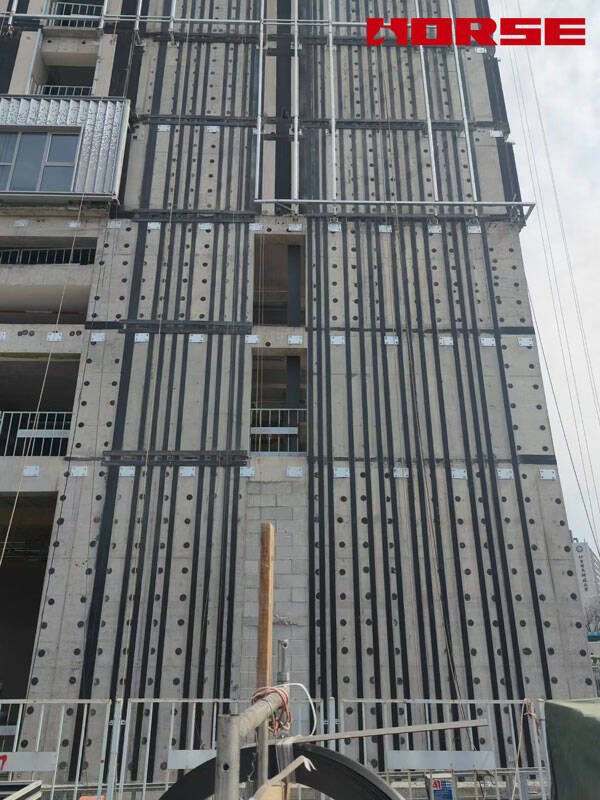

Dikey cfrp plakaları (50mm × 1.4mm) dış duvarların tam yüksekliğini, sütun/duvar sınır pozisyonları ile hizalanmış çoklu katlarda sürekli olarak çalışır
| Parametre | Şartname |
|---|---|
| Ürün tipi | Pultruded tek yönlü cfrp plaka, önceden kürlenmiş |
| Kalınlık | 1.4mm |
| Genişlik | 50mm |
| Çekme mukavemeti | 2,2,800 mpa |
| Elastik modül | 165 165 gpa |
| Kopma uzaması | ≥ % 1,7 |
| Fiber tipi | T700 karbon fiber |

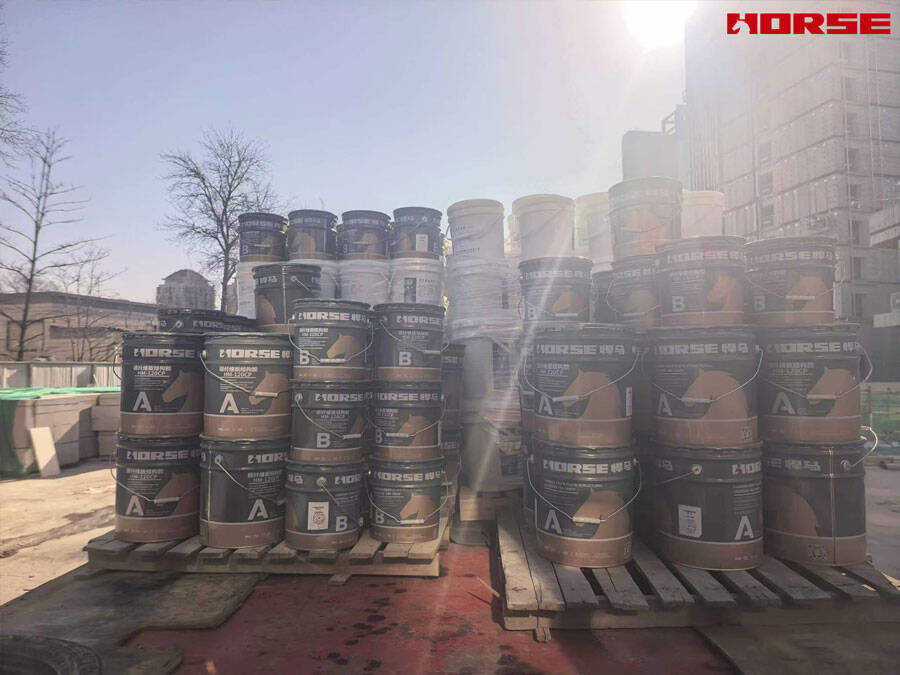

| Yapıştırıcı | İki bileşenli yapısal epoksi macun |
| Yapıştırıcı kesme mukavemeti | ≥ 15 mpa (çelik-çelik, 7 günlük tedavi) |
| Çapa plakası | Paslanmaz çelik levha, 60mm × 60mm × 4mm, mekanik ankraj cıvatası ile |
Cfrp plaka çözümünün avantajları
1. inşaat programı üzerinde minimum etkisi
Cfrp plaka yapıştırma diğer bitirme işleri ile paralel olarak tamamlandı (iç fit-out, cephe montajı)
Kalıp yok, ek beton dökme yok, uzatılmış kürleme bekleme süresi yok
Dış cephe montajı yapışkan kürden hemen sonra devam edebilir (7 gün)
2. ihmal edilebilir eklenen ağırlık
1.4mm cfrp plaka yaklaşık 1.2 kg/m² ağırlığındadır-eşdeğer beton ceketleme için ~ 200 kg/m² 'ye kıyasla
Ek temel yük yok, mevcut temel kapasitesini doğrulamaya gerek yok
3. mimari tasarımı korur
Ultra ince profil (1.4mm plaka 3mm yapışkan ankraj plakası) pencere açıklıklarını, cephe hizalamasını veya yerden zemine yükseklikleri etkilemez

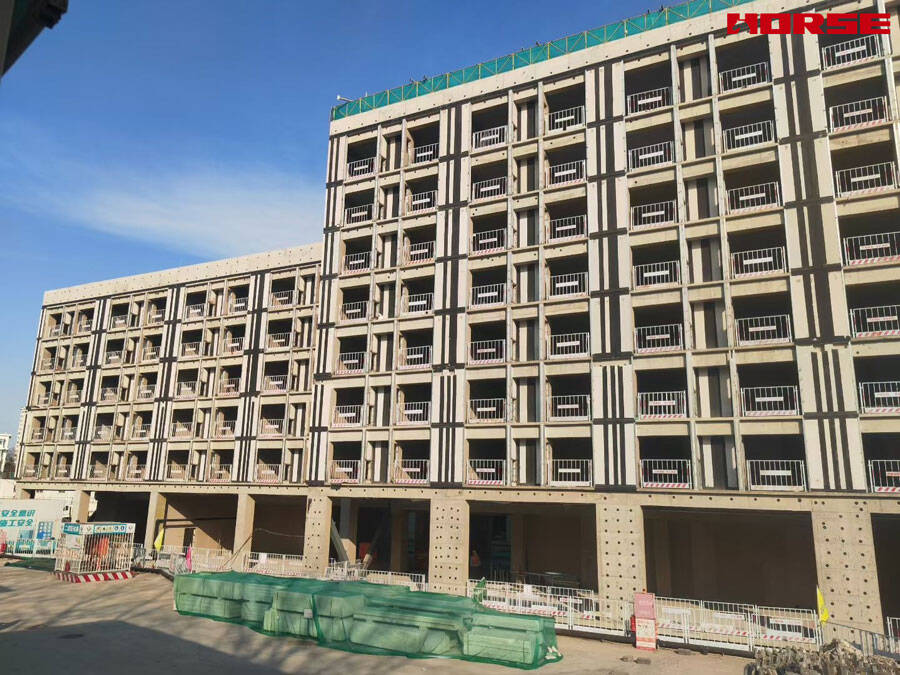

Bina sütun ızgarası ile hizalanmış dikey cfrp şeritleri, kaplama sistemlerinin arkasında kolayca gizlenmiş temiz mimari çizgiler oluşturur
Minimum görsel etki-siluet veya zemin alanı oluşturmak için değişiklik yok
4. üstün malzeme özellikleri
Çekme mukavemeti 2,2,800 mpa-500 derece çelik takviyeden yaklaşık 8 × daha yüksek
Aşındırıcı olmayan, klchloride saldırı ve karbonasyona karşı bağışıklık
Tasarım servis ömrü: korumalı dış koşullarda 50 yıl
5. sistematik ankraj güvenilirliği
Mekanik ankraj, her kesişme noktasında yük transferini sağlar
Bireysel bağ bölgeleri tehlikeye girse bile progresif bağlanmayı önler
Yedekli ankraj sistemi, aci 440.2r-17 başına çoklu yük yolları sağlar
Karbon fiber plakalar, dış çerçevenin eğilme ve kesme sertliğini arttırmak, çerçeve deformasyonunu kısıtlamak ve kod tarafından izin verilen sınırlar içinde hikaye içi sürüklenmeyi kontrol etmek için dış duvarlar boyunca dikey ve yatay olarak bağlanır.
