Takviyeli kok depolama bunker

Proje genel bakış

Kazakistan, orta asya'daki metalurjik kok kömürü için bir çekirdek üretim ve ihracat üssü olup, çok sayıda açık tip ve yarı kapalı kok depolama siloları ve coking ve çelik sanayi bölgelerine hizmet veren stoklar bulunmaktadır. Bu tesisler, uzun vadeli, geniş alanlı dökme kok istifleme, malzeme taşıma ve sık araç ve yükleyici geçişini üstlenir, beton zemin levhalarına titiz ve sürekli yük talepleri verir.

Konsantre lineer yükleri taşıyan yapısal kirişlerin aksine, silo zemin plakaları düzgün geniş alan ölü yüklere, sık sık kısmi konsantre istifleme yüklerine ve malzeme kazık ve mekanik işlemden dinamik darbe yüklerine dayanır. Bu projede mevcut betonarme zemin plakaları uzun vadeli sert endüstriyel hizmet koşulları altında sürekli yapısal bozulmaya maruz kaldı:

1. uzun vadeli ağır üniforma istifleme yükü

Zemin plakaları, orijinal tasarımlı canlı yük standardını aşan kalın kok birikiminin kendi kendine ağırlığını sürdürmektedir. Uzun süreli aşırı yükleme, döşeme tabanında sürekli gerilme stresine neden olur, kademeli yorulma hasarına yol açar, genel sertliği azaltır ve aşırı aşağı doğru sapmaya neden olur.

2. yerel konsantre aşırı yük ve dinamik etki

Düzensiz manuel ve mekanik istifleme, yerel kalın kok birikimini oluşturur ve levha üzerinde kısmi konsantre yükler üretir. Sık yükleyici taşımacılığı ve malzeme dökümü tekrarlanan dinamik etki yaratır, levha gerginlik bölgesinde mikroçatlakları daha da genişletir ve yapısal performans zayıflamasını hızlandırır.

3. sert endüstriyel ve iklim korozyon

Sitede yüksek yoğunluklu kok tozu, ince aşındırıcı parçacıklar ve kimyasal aşındırıcı bileşenler bulunur. Kazakistan'ın aşırı kıta iklimi ile birleştiğinde-kışın-40 ° c'den yaz aylarında 35 ° c'ye kadar aşırı sıcaklık değişimi-beton levha yüzeyi, yüzey karbonizasyonu, harç soyulması ve iç çelik takviyesinin kademeli korozyonuyla sonuçlanan tekrarlanan donma-çözülme döngülerine ve termal genleşmeye ve kasılmaya maruz kalır.

4. yapısal hastalık gelişimi

Uzun vadeli süper limit gerginlik ve yorulma stresi, döşeme tabanındaki geniş ince çekme çatlaklarına neden oldu. Zamanında takviye olmadan, çatlaklar daha fazla sertlik kaybı, ağırlaştırılmış sapma ve hatta üretim askıya alma zorlayacak ve kok depolama ve nakliye operasyonlarına büyük güvenlik riskleri getirecek yerel levha hasarı yol açarak genişlemeye ve nüfuz etmeye devam edecektir.

Döşeme yapısal güvenliğini geri yüklemek, yükseltilmiş ağır istifleme yükü gereksinimlerini karşılamak ve endüstriyel zemin yapılarının servis ömrünü uzatmak için, tüm kusurlu zemin plakaları için hedeflenen cfrp kumaş güçlendirmesi kabul edildi.

Çözümün güçlendirilmesi

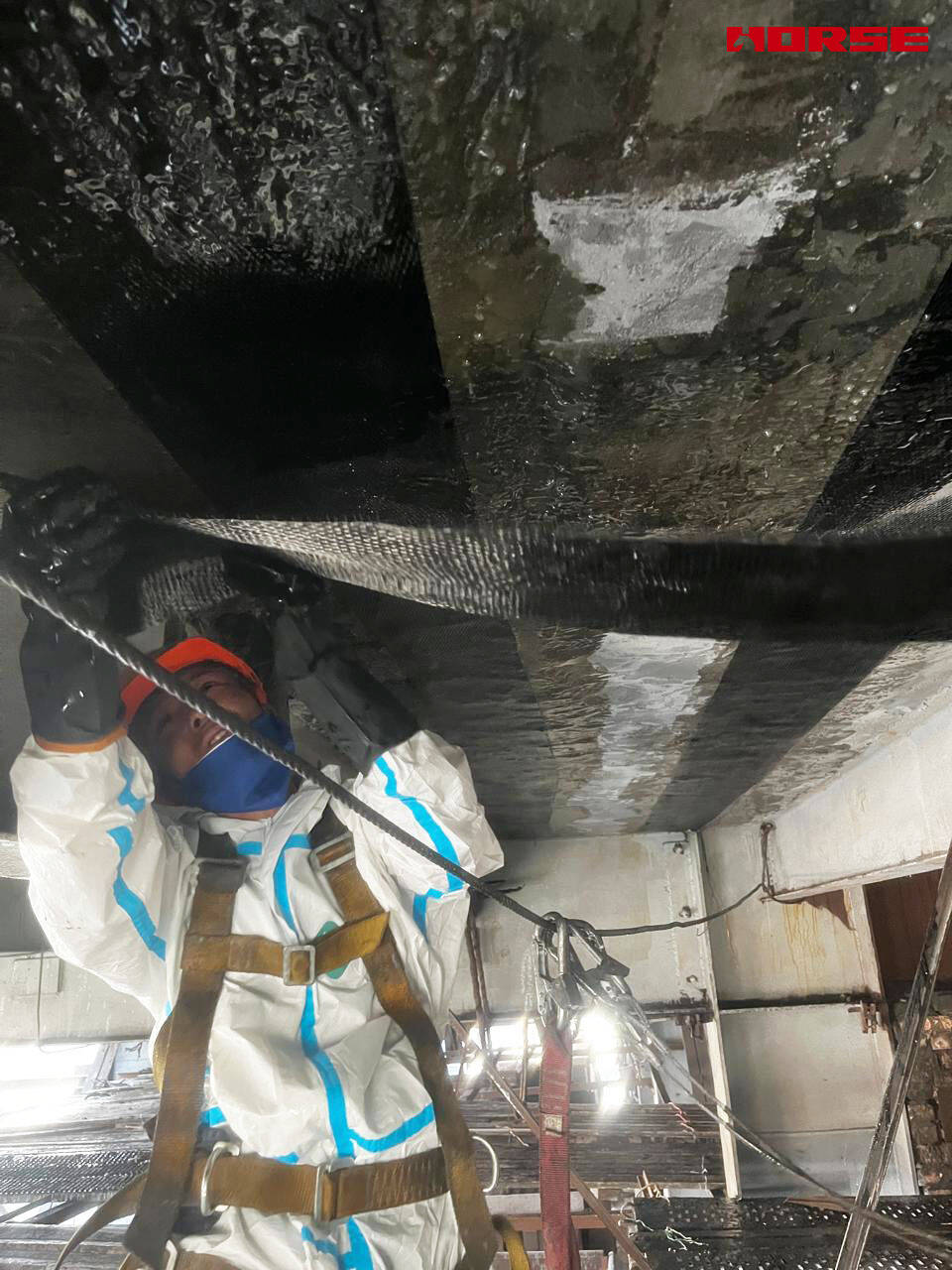

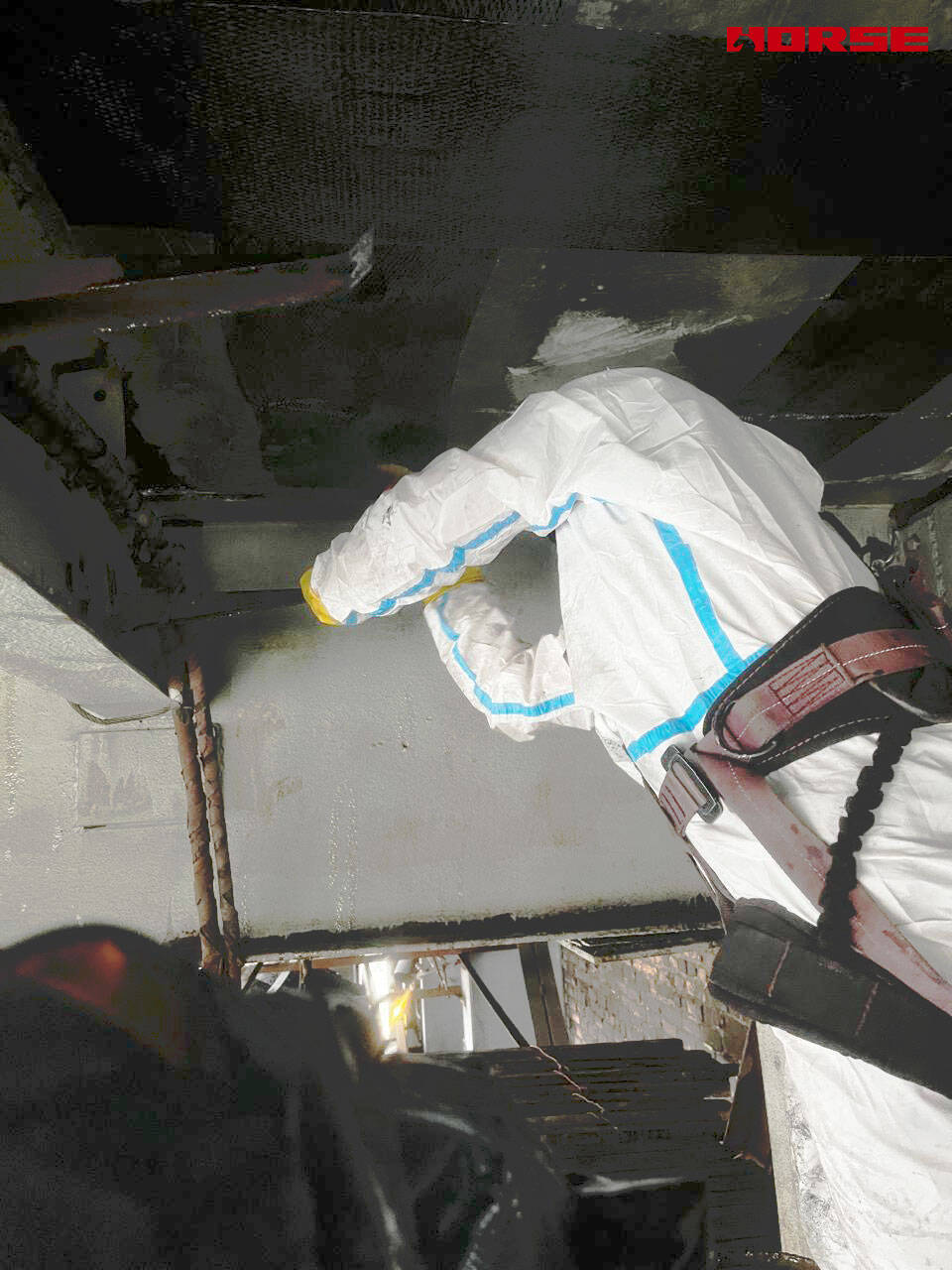

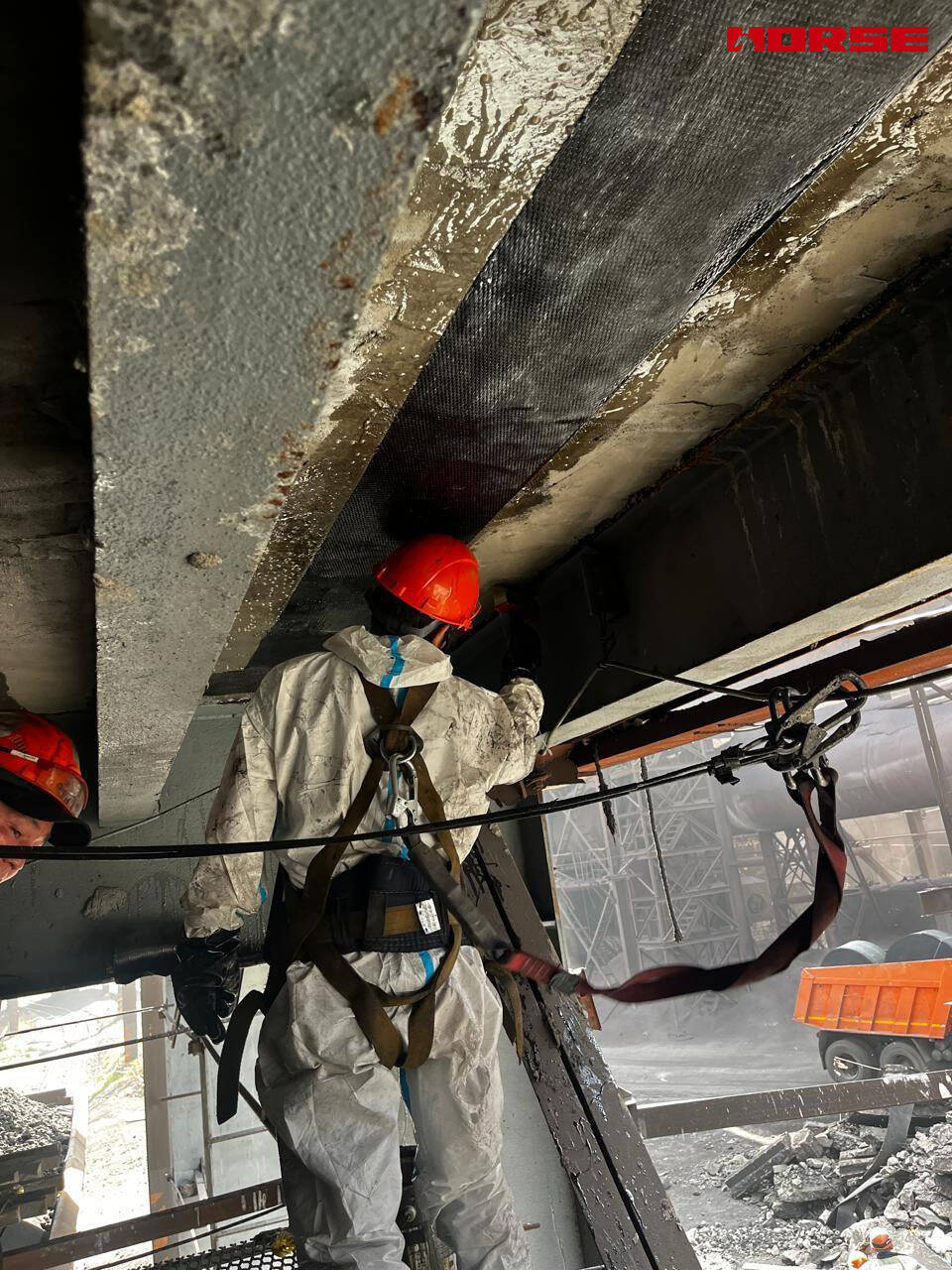

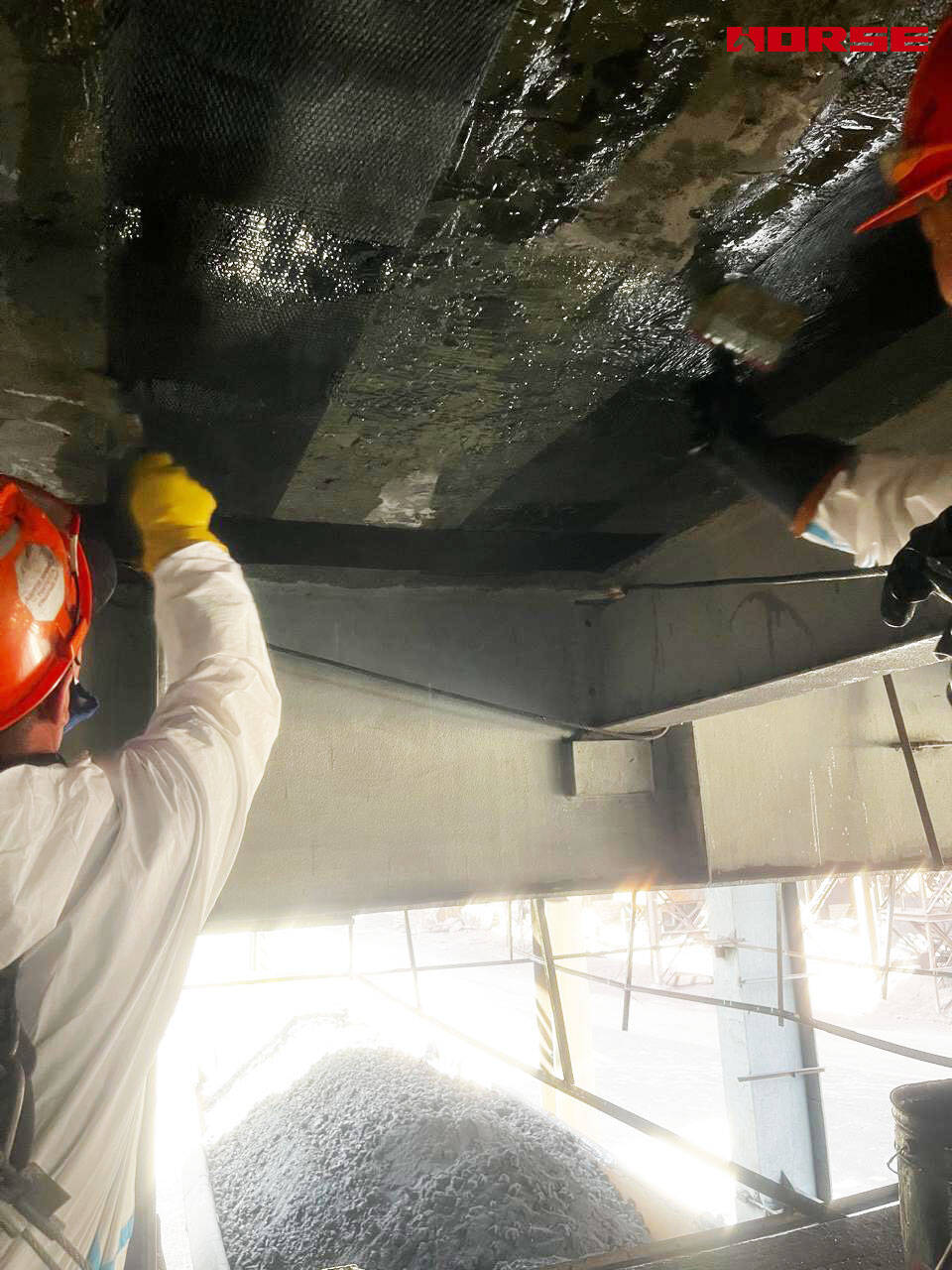

Seçilen yöntem: dışarıdan bağlı cfrp kumaş (ıslak lay-up sistemi)

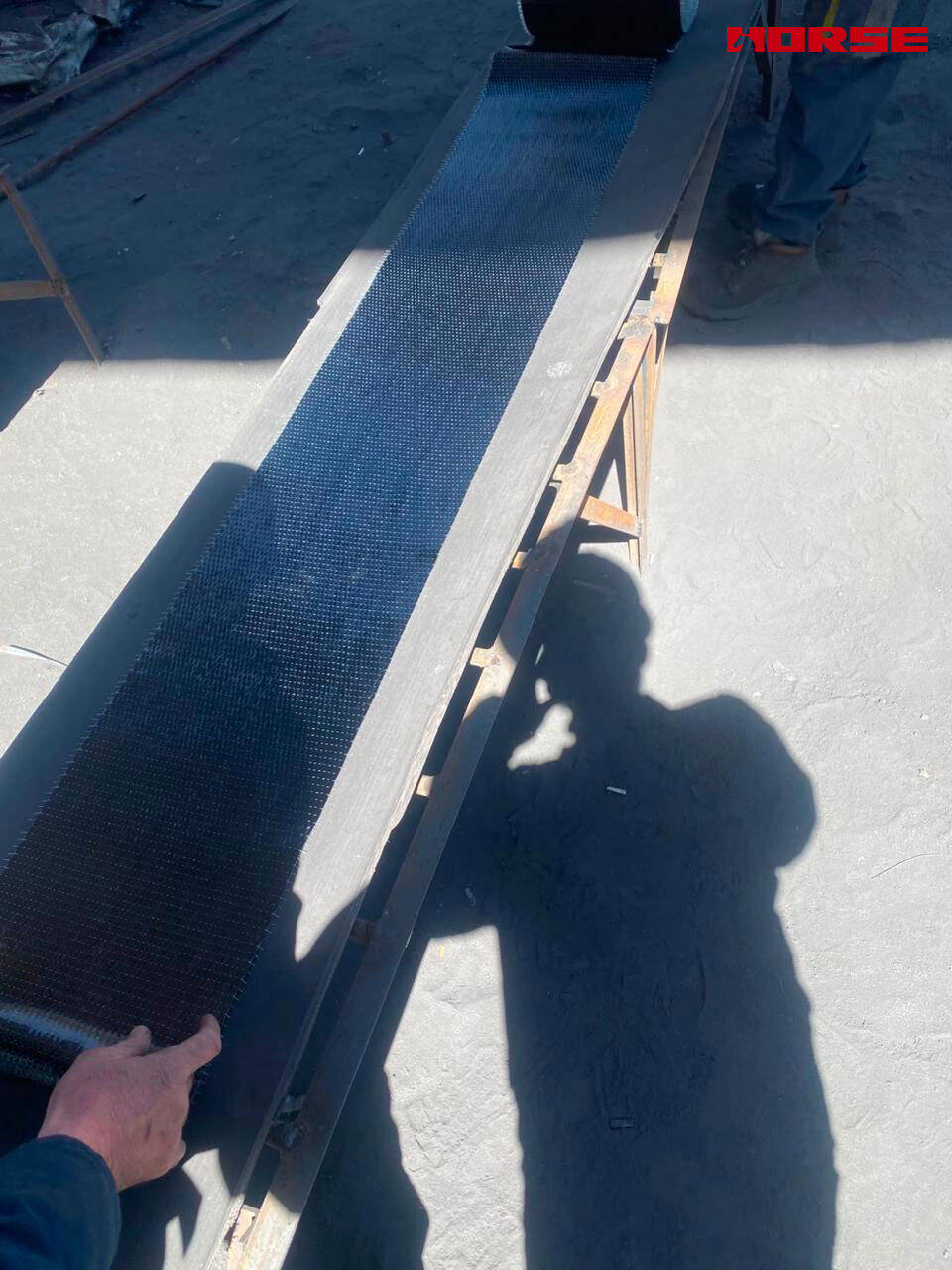

Döşeme stres özelliklerinin kapsamlı bir şekilde değerlendirilmesinden sonra, mevcut kusurlar, yerinde üretim sürekliliği gereksinimleri ve aşırı çevresel uyarlanabilirlik, ıslak lay-up cfrp kumaş güçlendirme sistemi en uygun çözüm olarak sonuçlandırıldı. Bu olgun endüstriyel güçlendirme teknolojisi, orijinal beton levha ile işbirliği içinde çalışan yüksek mukavemetli tek yönlü karbon fiber kumaş, tamamen emdirilmiş ve yerinde yapısal epoksi yapıştırıcı ile bağlanmış, yüksek mukavemetli hafif kompozit takviye tabakası oluşturur.

Zemin döşeme için yapılandırma ve çalışma prensibini güçlendirmek

Yer: beton zemin levhaların alt gerilim yüzeyi

Oryantasyon: levha ana stres açıklığı boyunca düzenlenmiş ana fiber yönü

Çekirdek çalışma prensibi

Beton mükemmel basınç performansına sahiptir, ancak neredeyse çekme kapasitesi yoktur. Ağır kok istifleme yükleri altında, döşeme levhası aşağı doğru eğilir ve döşeme tabanı tüm gerilme stresini taşır. Levha alt gerginlik bölgesinde cfrp kumaşını yapıştırdıktan sonra, yüksek gerilimli karbon fiber tabaka, orijinal çelik çubukların ve betonun yetersiz çekme kapasitesini değiştirir ve telafi eder, döşeme bükme deformasyonunu etkili bir şekilde kısıtlar, sapmayı azaltır ve yapısal çatlakların açılmasını ve genişlemesini engeller.

Kısmi konsantre aşırı yük alanlarına sahip geniş alanlı endüstriyel levhalar için, tüm silo zemin sisteminin düzgün yatak performansının sağlanması, bölümlenmiş hedeflenen güçlendirmeyi gerçekleştirmek için yerel çok katmanlı cfrp takviyesi kabul edildi.

Anahtar proje değeri

1. kurtarma ve yükseltme kat taşıma kapasitesi: etkili döşeme bükme deformasyon ve çatlak geliştirme dizginlemek, iyice uzun vadeli ağır kok istifleme neden yapısal güvenlik tehlikeleri ortadan kaldırmak ve uzun vadeli yükseltilmiş ağır yük operasyon gereksinimlerini karşılamak.

2. sert endüstriyel ve aşırı iklime uyum: cfrp malzemelerinin korozyona dayanıklı ve yorulma önleyici performansı, kok tozu kirliliğinde, büyük sıcaklık farkı ve donma-çözülme ortamlarında beton zeminlerin yapısal dayanıklılık problemlerini mükemmel bir şekilde çözer.

3. fabrika normal çalışma üzerinde sıfır etkisi: zoned kesintisiz inşaat, genel kapanmanın neden olduğu ekonomik kayıplardan kaçınarak, yapısal takviye ve endüstriyel üretim sürekliliği arasında mükemmel bir denge gerçekleştirir.

4. endüstriyel zemin güçlendirme şemasını optimize edin: kazakistan ve orta asya'daki benzer kok kimyasal ve ağır sanayi depolama tesisi yenileme projeleri için güvenilir bir referans sağlayan cfrp hafif, yüksek mukavemetli, artmamış bölüm ve geniş alanlı endüstriyel levha takviyesinin dayanıklı performansının avantajlarını doğrulayın.
