Betonarme kirişlerin rehabilitasyonu

Proje genel bakış

Bu proje, mevcut bir çok katlı betonarme (rc) çerçeve binasının yapısal iyileşmesini içerir. Yapı, rc sütunları, birincil ve ikincil kirişlerden ve yerinde dökme betonarme levhalardan oluşur-tipik bir yerinde dökme rc çerçeve sistemi, 20. ve 21. yüzyılların başında üniversite binalarında yaygın olarak kullanılmaktadır.

Sorunlar

Bina fonksiyonunun değiştirilmesi-laboratuar ekipmanı, kütüphane yığınları veya yeni fonksiyonel gereksinimler orijinal canlı yük kapasitesini aşabilir

Üye bozulma-uzun süreli çevre maruziyeti, beton bozulması veya takviye korozyonu

Değerlendirmede tanımlanan eksiklik-anahtar üyelerde yetersiz kesme veya eğilme kapasitesini gösteren yapısal denetim

Çözüm

Kabul edilen çözüm, dışarıdan bağlanmış çelik levhaları (önemli mukavemet açığı olan birincil kirişler için) ve karbon fiber takviyeli polimer (cfrp) levhaları (ikincil kirişler, eklem bölgeleri ve makas-kritik bölgeler için) birleştirir.

1. birincil kirişler-dışarıdan bağlı çelik plakalar (eğilme rehabilitasyon)

Uygulama yöntemi: çelik plakalar, uzunlamasına açıklık yönü boyunca yönlendirilen birincil ışınların soffit (alt yüzü) epoksidir.

2. İkincil kirişler-cfrp levhalar (flexural rehabilitation)

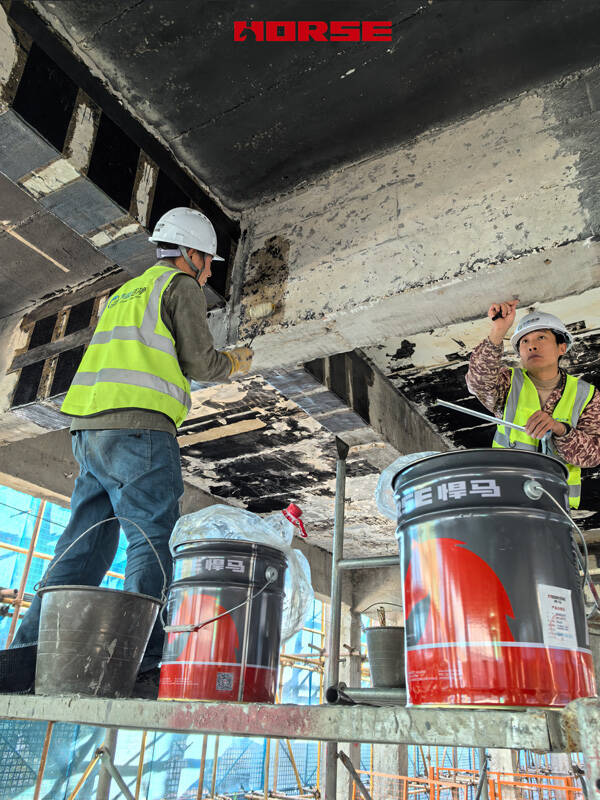

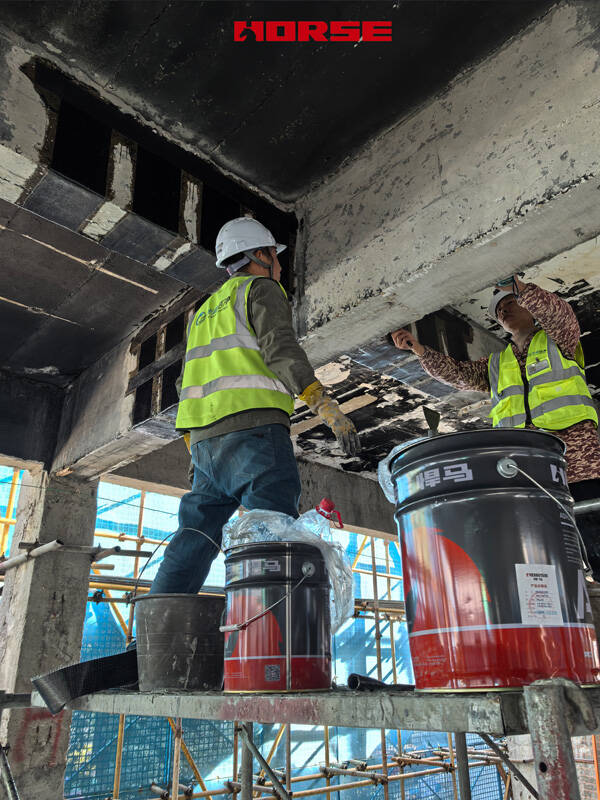

Uygulama yöntemi: tek yönlü cfrp levhalar epoksi reçine ile emprenye edilir ve ikincil ışınların yumuşamasına bağlanır, fiber yönü ışın açıklığına paralel olarak hizalanmıştır.

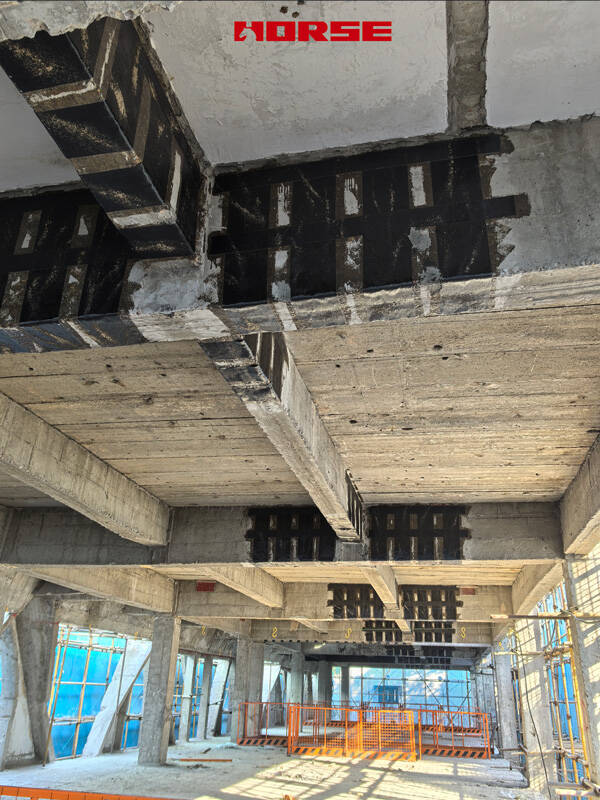

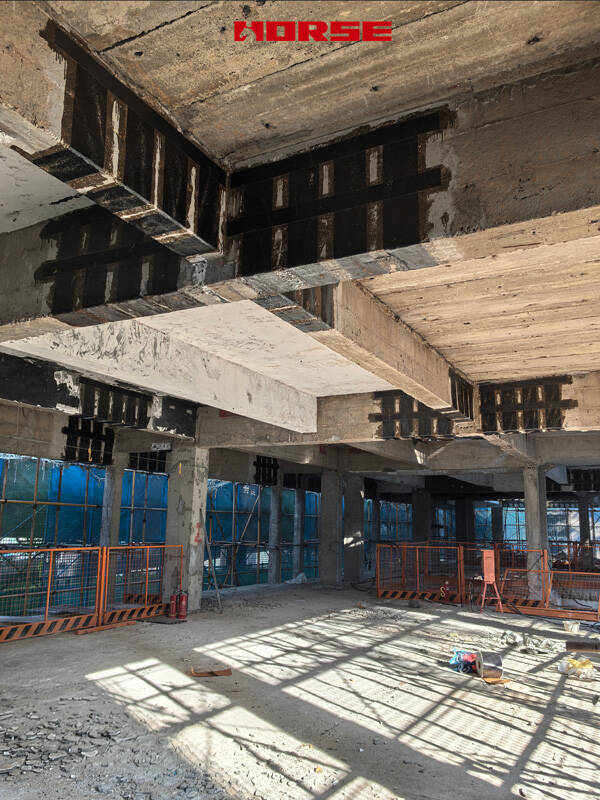

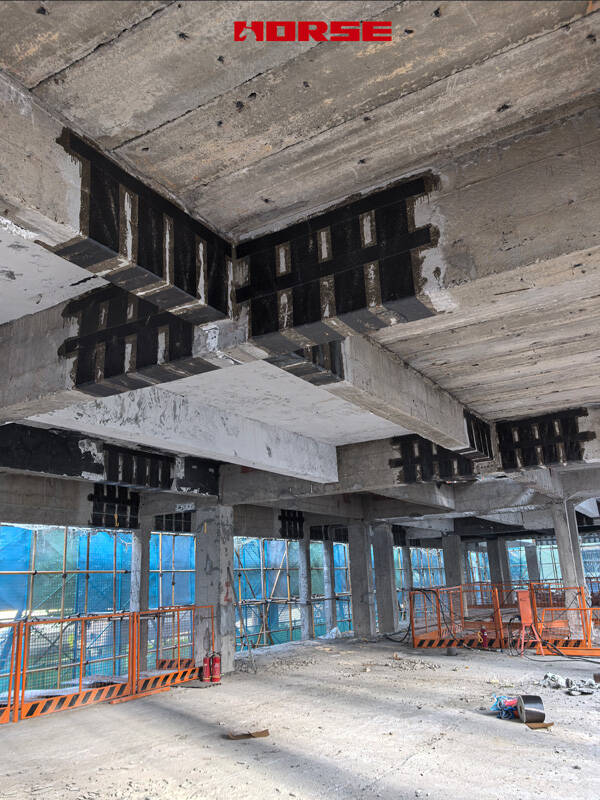

3. kiriş-kolon eklemleri-cfrp u-sargıları (kesme rehabilitasyon)

Uygulama yöntemi: cfrp sayfaları, kiriş eksenine dik olarak yönlendirilmiş lifler (web yüzlerindeki dikey yön) ile destek ve eklem bölgelerinde kiriş kesiti etrafında u-şekilli bir konfigürasyonda uygulanır.

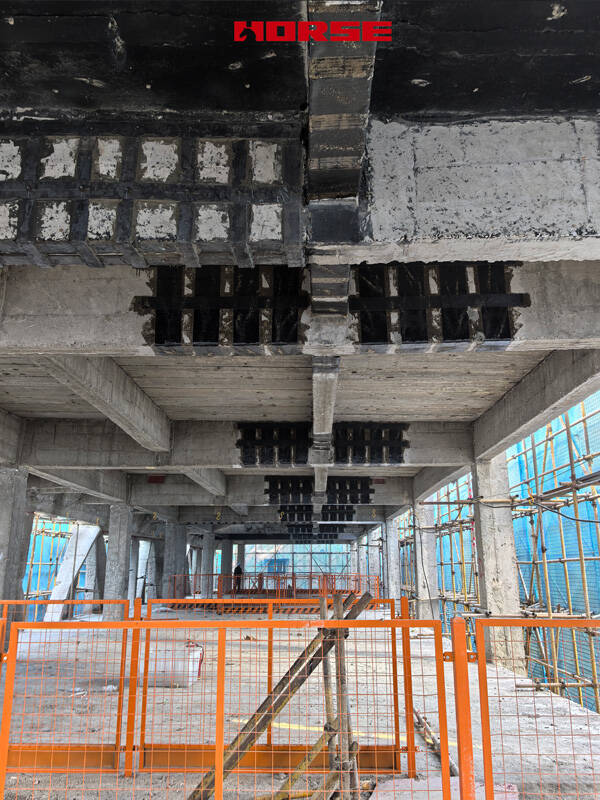

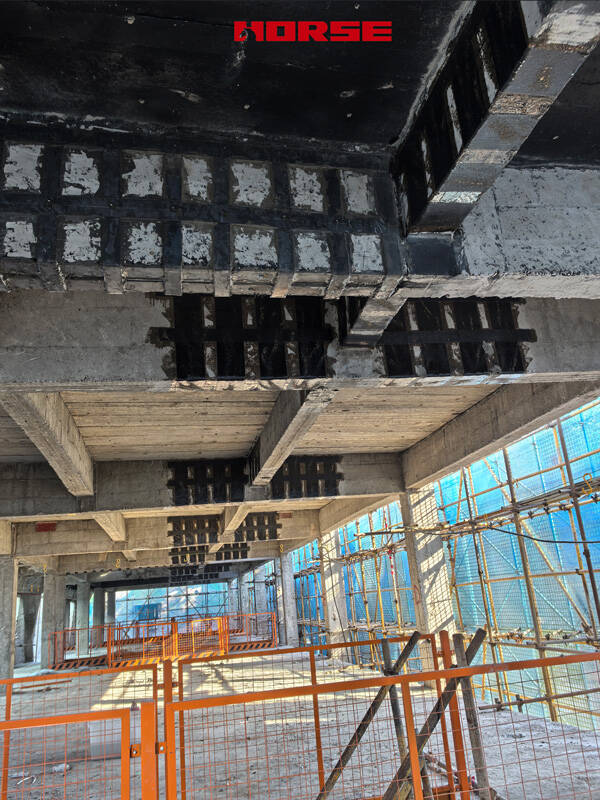

4. kiriş kesişme bölgeleri-cfrp çapraz levha

Uygulama yöntemi: cfrp sayfaları, üye kavşaklarda karmaşık stres durumunu ele alarak, birincil ila ikincil ışın ara bölümlerinde çapraz desende uygulanır.
