Rc levhaların açıklıklarla güçlendirilmesi
Karbon fiber plaka
Güçlendirici çözelti, iki dik yönde levha soffitine bağlanmış karbon fiber takviyeli polimer (cfrp) plakaları kullanır ve ek plakalar açılış çevresi boyunca takviye edilir.
Proje genel bakış

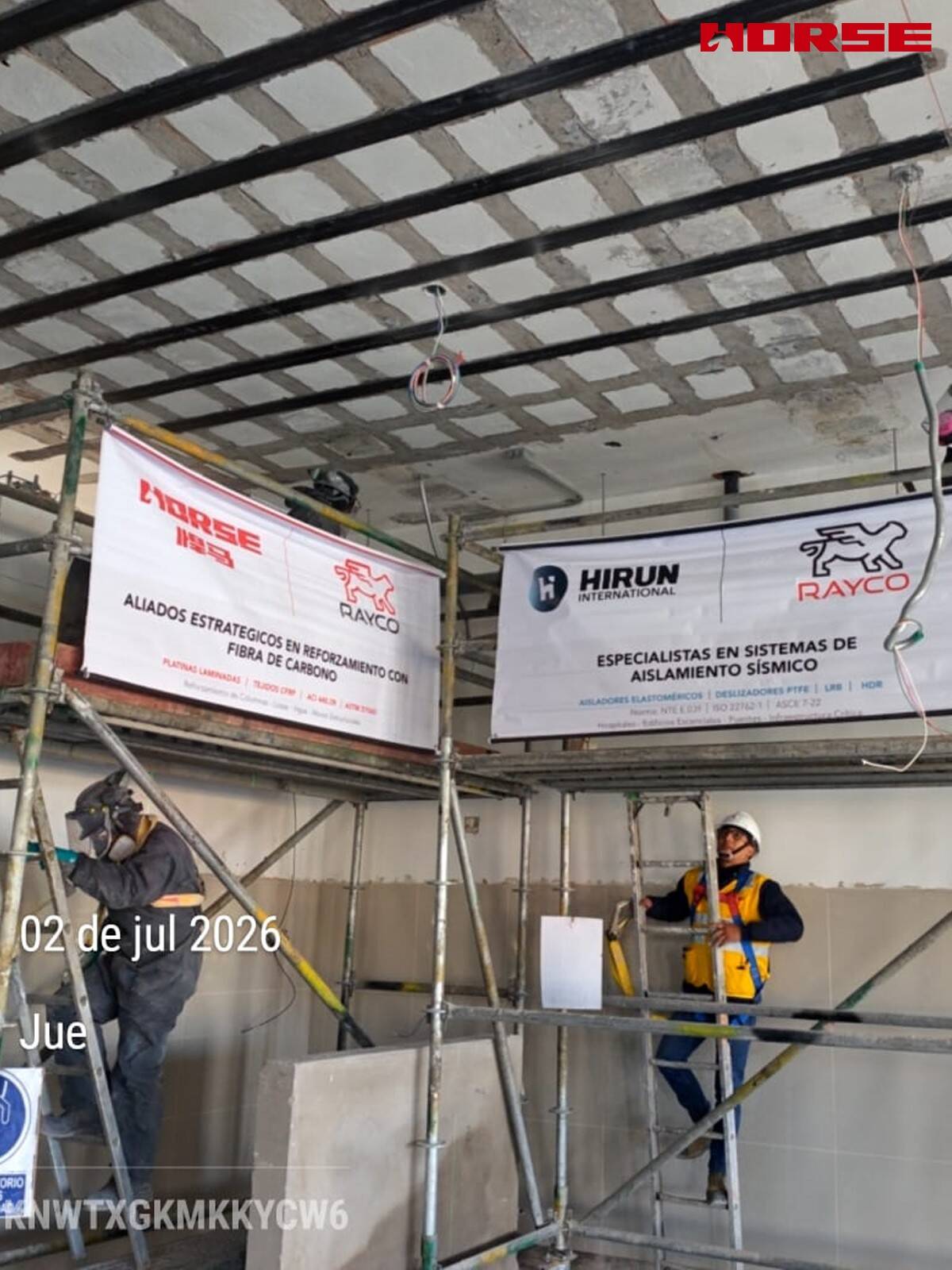

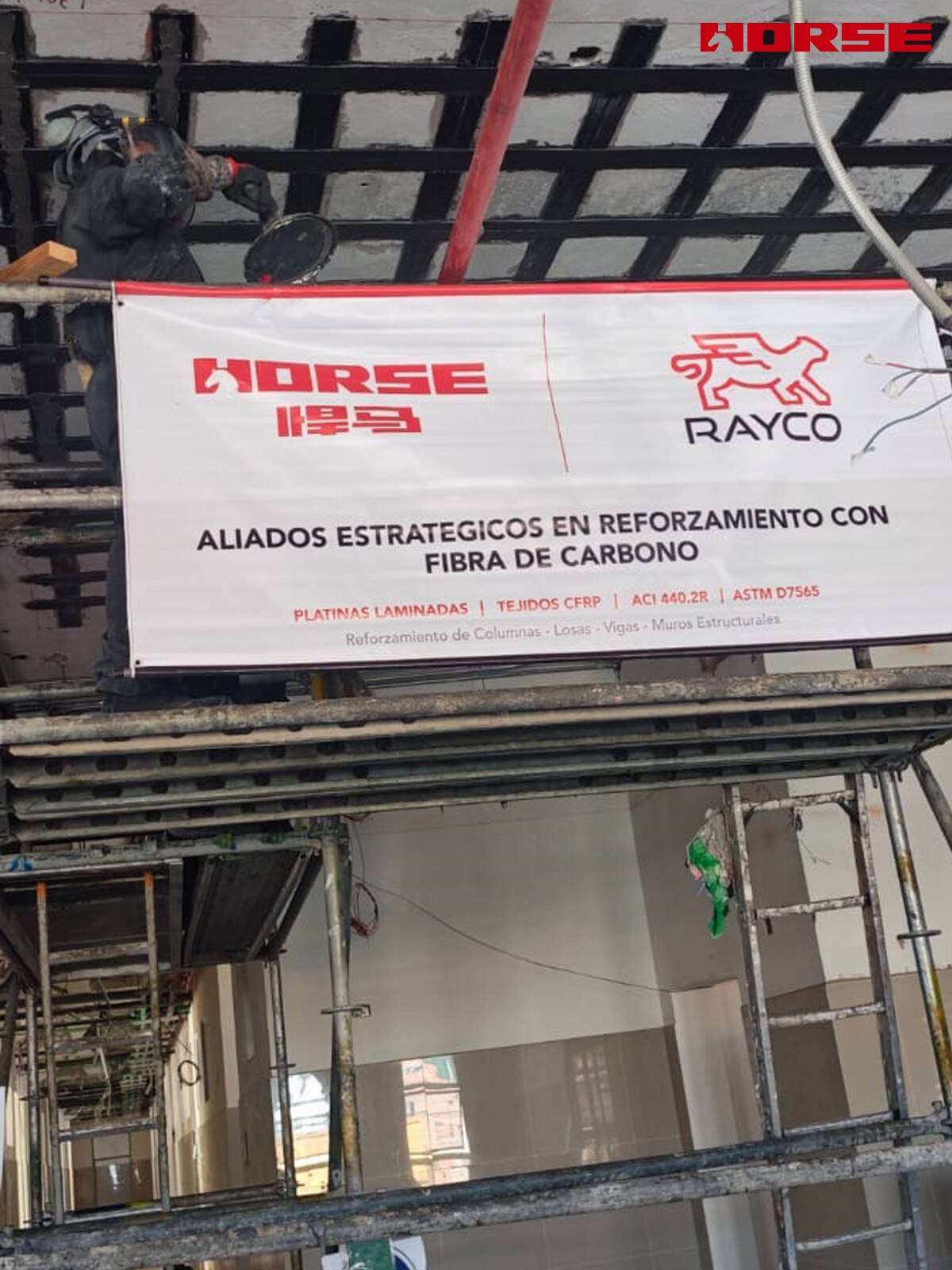

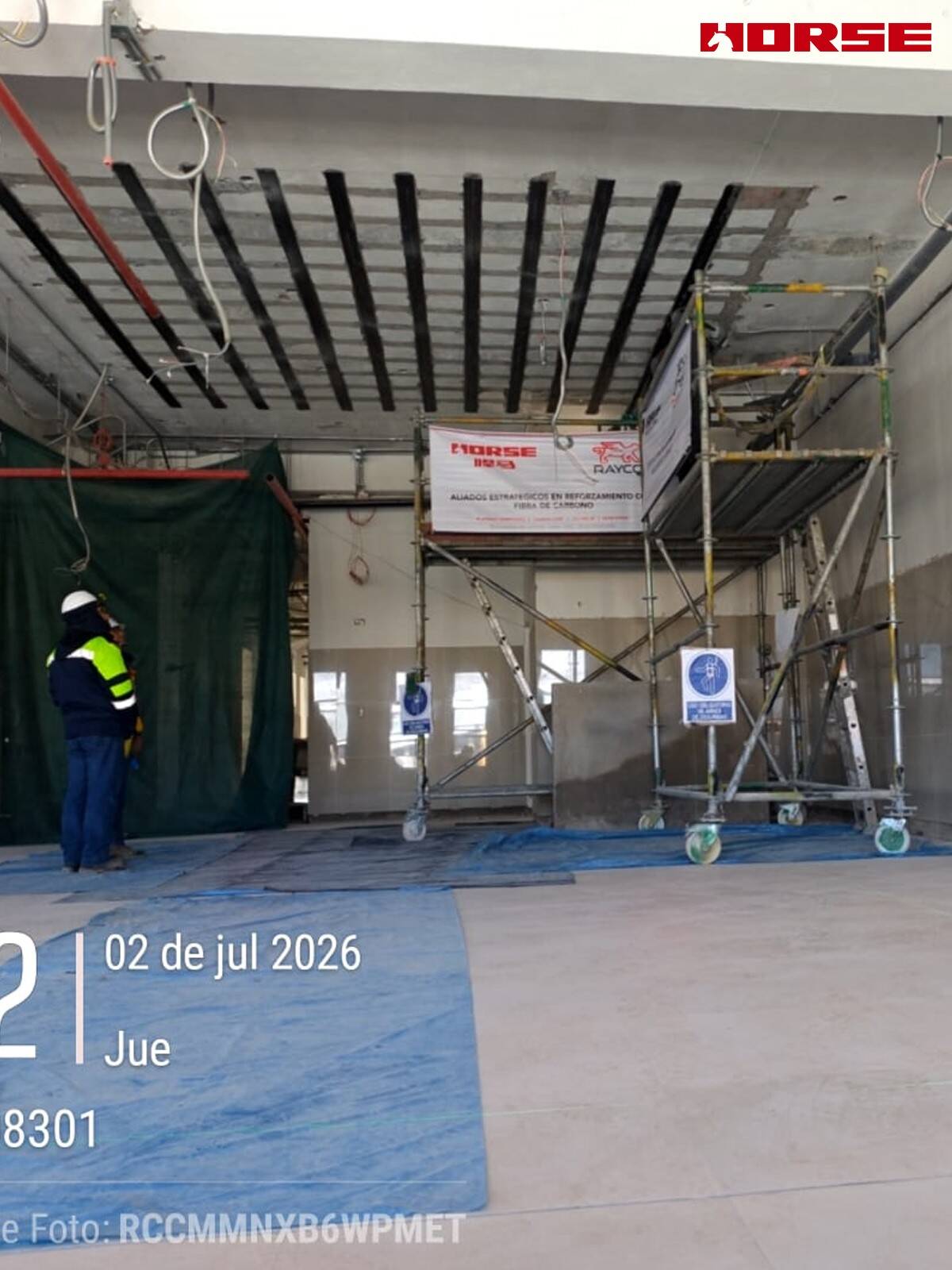

Bu proje, peru'daki bir hastane binasında betonarme döşeme levhasının yapısal olarak güçlendirilmesini içerir.
Hastane tıbbi ekipman genişlemesi için yükseltilmiş mep hizmetlerini karşılamak için bazı dikdörtgen açıklıklar gerekiyordu. Mevcut döşeme takviyesi, her iki yönde de eğilme kapasitesi restorasyonu gerektiren açılış sırasında kesildi.
Güçlendirici çözelti, iki dik yönde levha soffitine bağlanmış karbon fiber takviyeli polimer (cfrp) plakaları kullanır ve ek plakalar açılış çevresi boyunca takviye edilir.
Kod referansı
Tasarım, somut yapıların güçlendirilmesi için harici olarak bağlanmış frp sistemlerinin tasarımı ve yapımı için aci 440.2r-17 kılavuzunu takip eder.

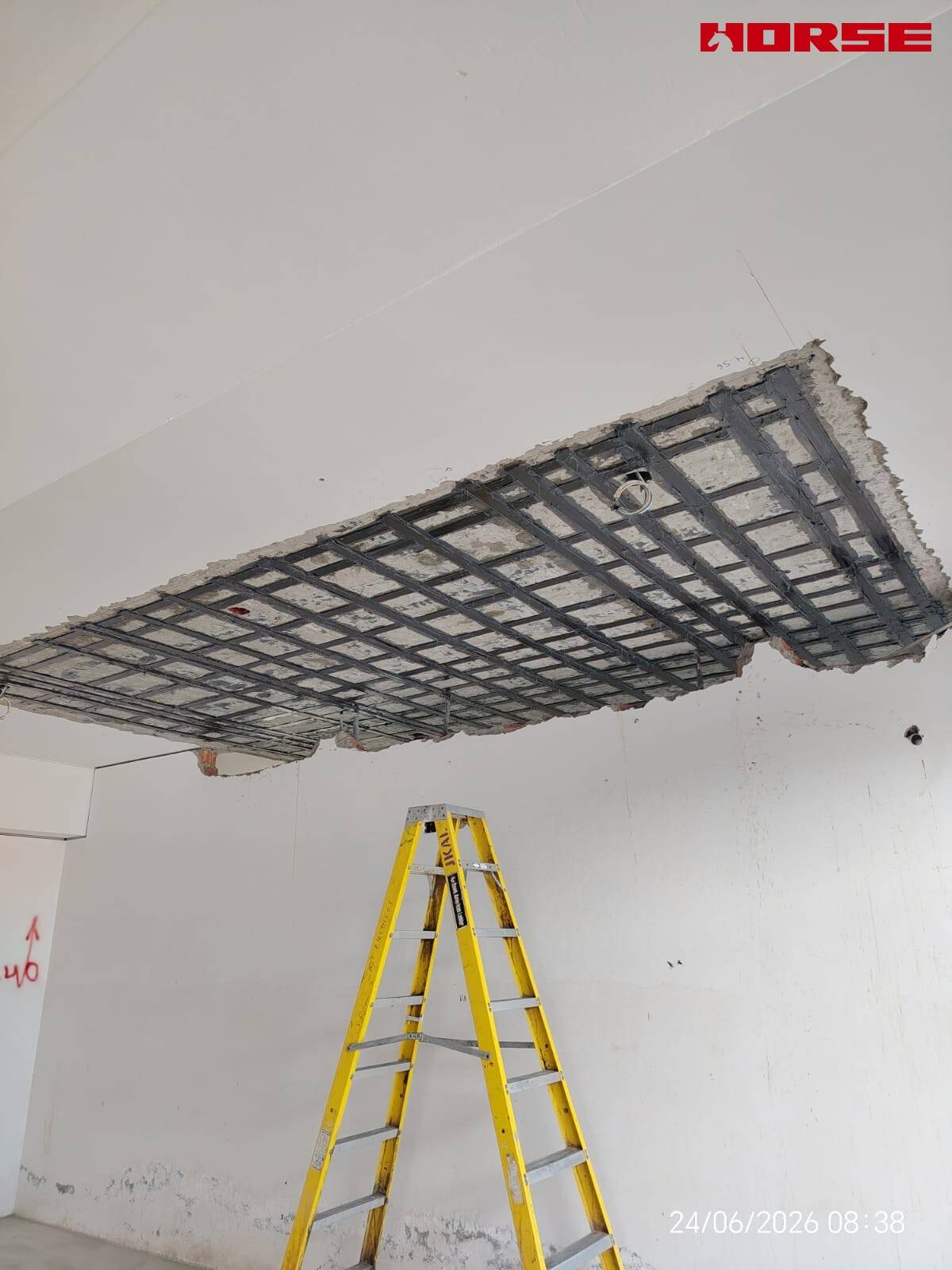

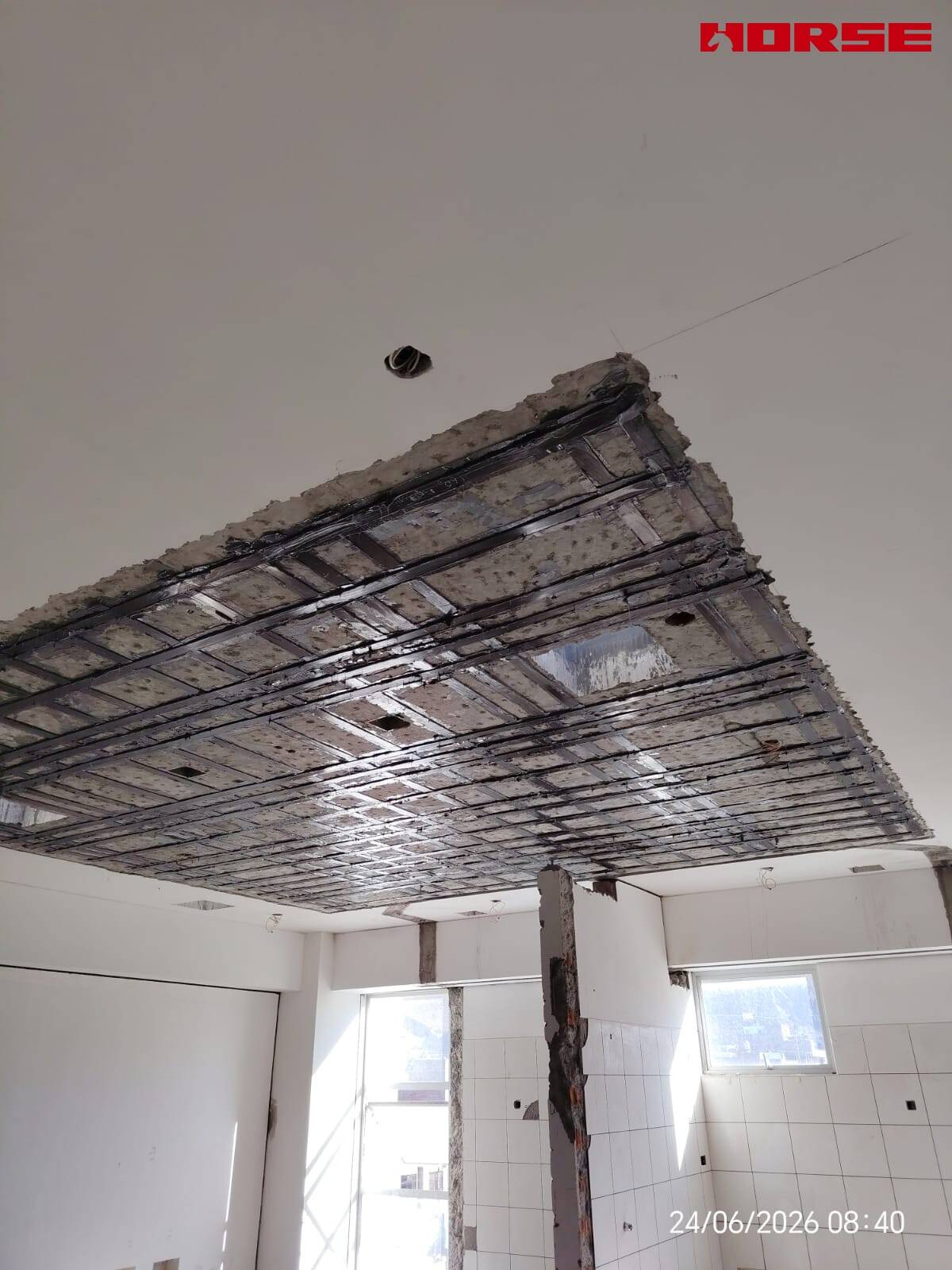

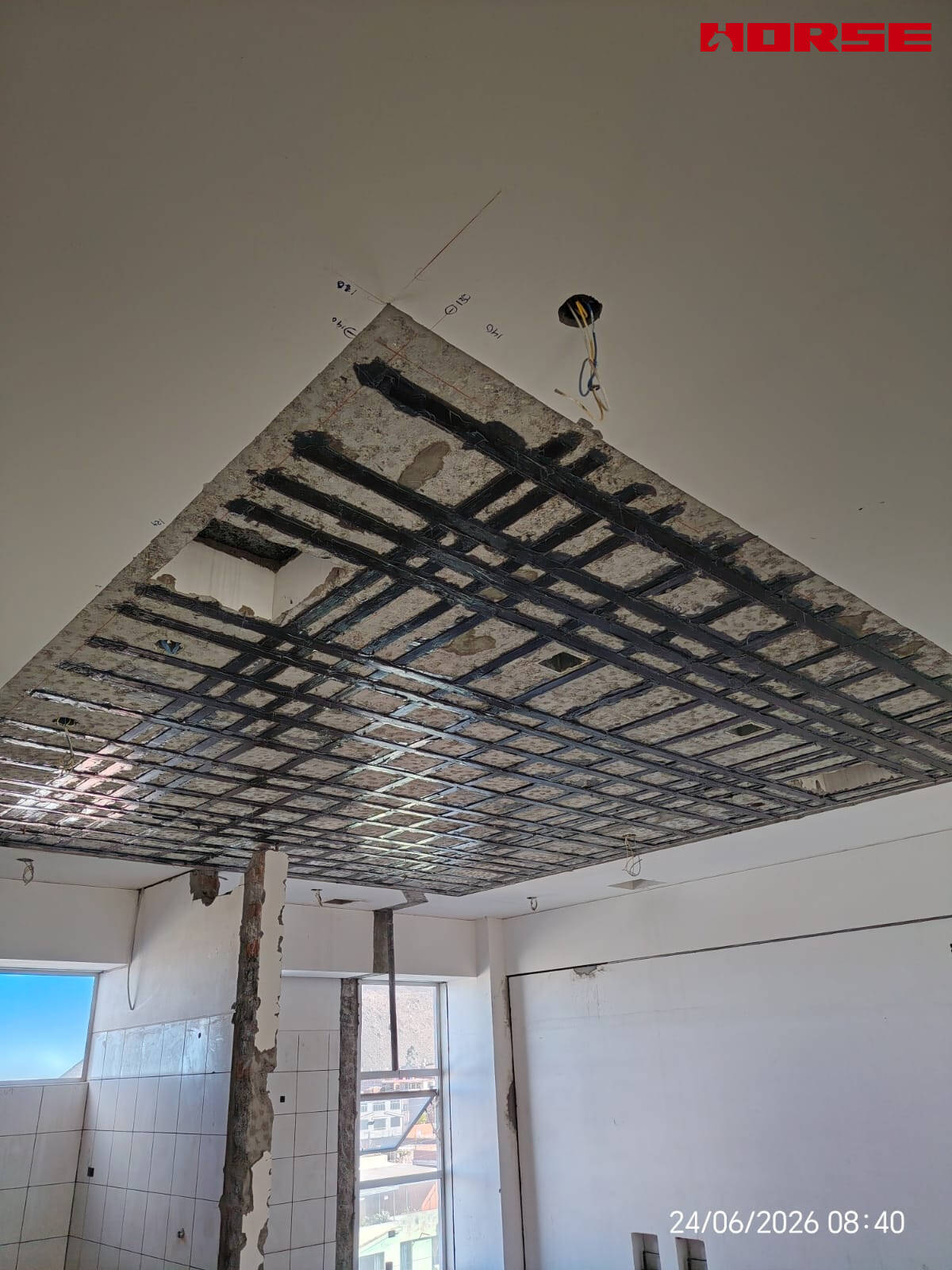

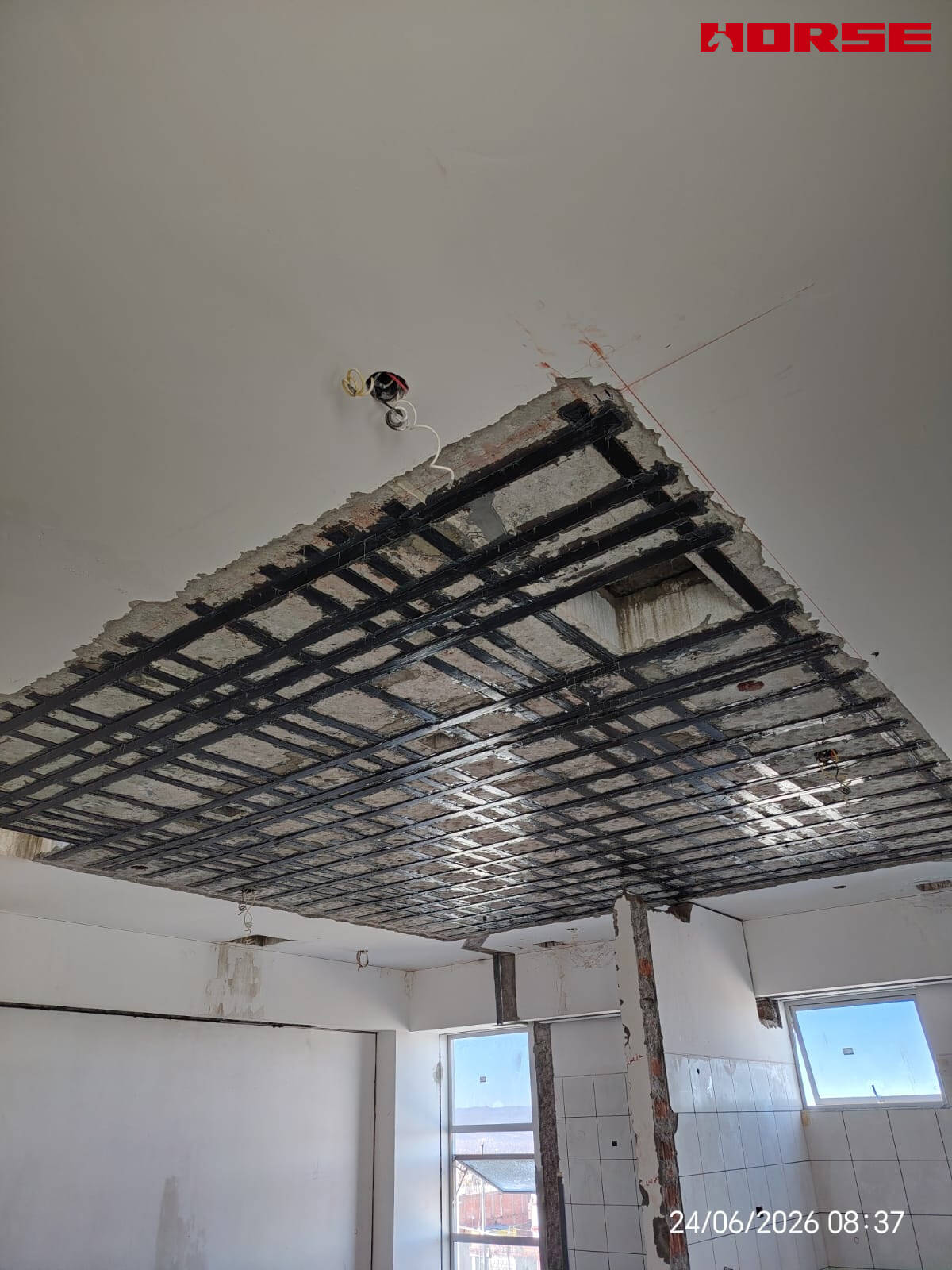

Zemin döşeme, kesilmiş çelik çubukların neden olduğu eğilme kapasitesinin kaybını telafi etmek için orijinal iki yönlü takviye çelik sistemini simüle etmek için karbon fiber plakalarla alt kısımda güçlendirilmiştir.

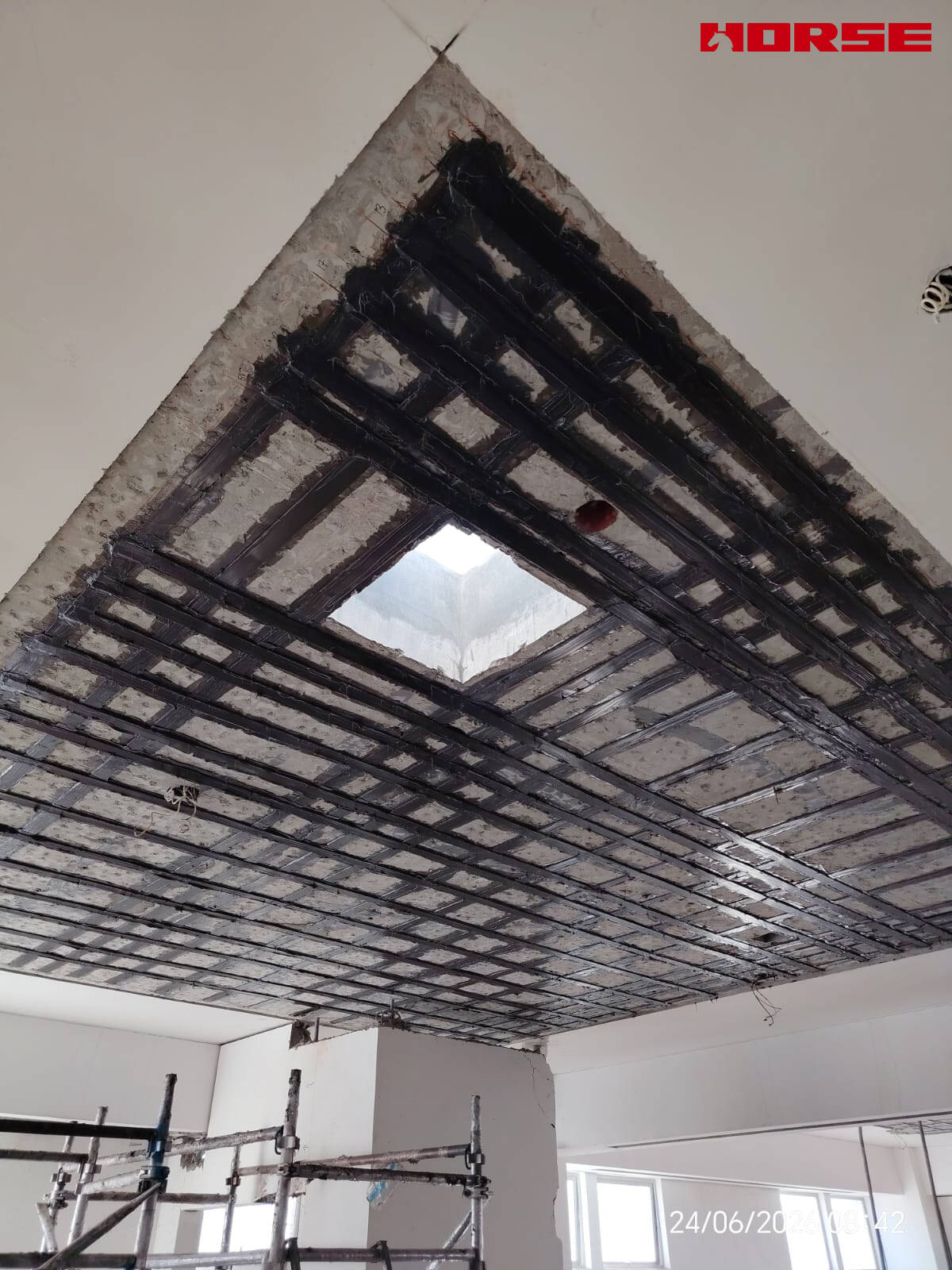

Güçlendirilmiş karbon fiber plaka çemberleri açıklıkların etrafına monte edilir: kenarları dizginlemek, stres konsantrasyonunu gidermek ve açıklıkların neden olduğu kesitin zayıflamasını telafi etmek için açıklıkların etrafına karbon fiber plakalar eklenir.
Karbon fiber plakalar yeterli çapalama uzunluğunu sağlamak ve frp-beton arayüz delaminasyon arızasını önlemek için destek (kiriş/duvar) alanına uzanır.
Malzeme profili: hm‑ 1.4t cfrp plaka
Hm‑ 1.4t, hm‑ 120cp epoksi yapıştırıcı ile birlikte uygulanan yapısal güçlendirme, kalınlık 1.4 mm için tek yönlü karbon-fiber‑takviyeli polimer laminattır.
Anahtar mekanik özellikler (astm d3039)
| Öğe | Değer |
|---|---|
| Kalınlık | 1.4 mm |
| Karakteristik çekme mukavemeti | 2600 mpa |
| Çekme modülü | 160 000 mpa |
| Kopma uzaması | 1.7 1.7 % |
| Standart genişlik | 50 mm, 100 mm |
Pultruded üretim, düz karbon-fiber hizalamasını ve mükemmel düzlüğü garanti eder ve plaka ve beton alt tabaka arasındaki tam temasta yardımcı olur.
Ultra ince 1.4 mm kalınlık, ihmal edilebilir ek ağırlık ve tavan yüksekliği kaybı içermez.
Güney amerika'da nemli ortam koşullarına uygun iyi kimyasal direnç ve uzun süreli dayanıklılık.
Cfrp kumaşı ile karşılaştırıldığında daha yüksek sertlik, kesim döşeme için daha iyi sapma kontrolü sağlar.
