Plaka Sökümü Sonrası Bir Alışveriş Merkezinin Güçlendirilmesi

Proje Tipi: Ticari alışveriş merkezi yenileme ve yapısal güçlendirme

Güçlendirme Sistemi: Dıştan yapışmış CFRP kumaşı — eğilme, kesme ve sargı

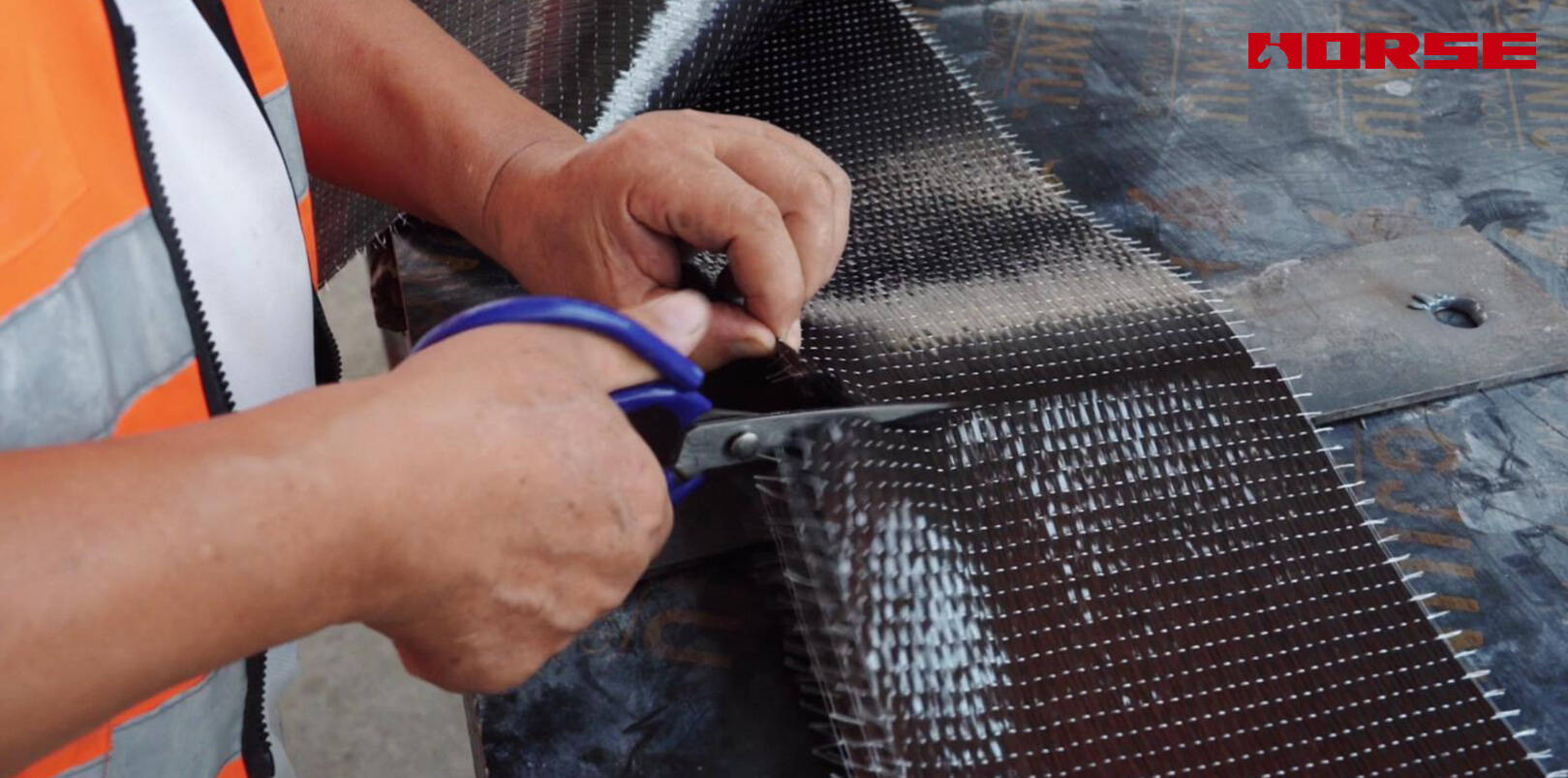

Ürünler: Horse Construction HM-series tek yönlü karbon kumaşı, eşleşen doyurma yapıştırıcı sistemi ile

Tasarım Referansı: ACI 440.2R, Beton Yapıların Güçlendirilmesi için Dıştan Yapışmış FRP Sistemlerinin Tasarımı ve Yapımı Kılavuzu

Proje Arka Planı

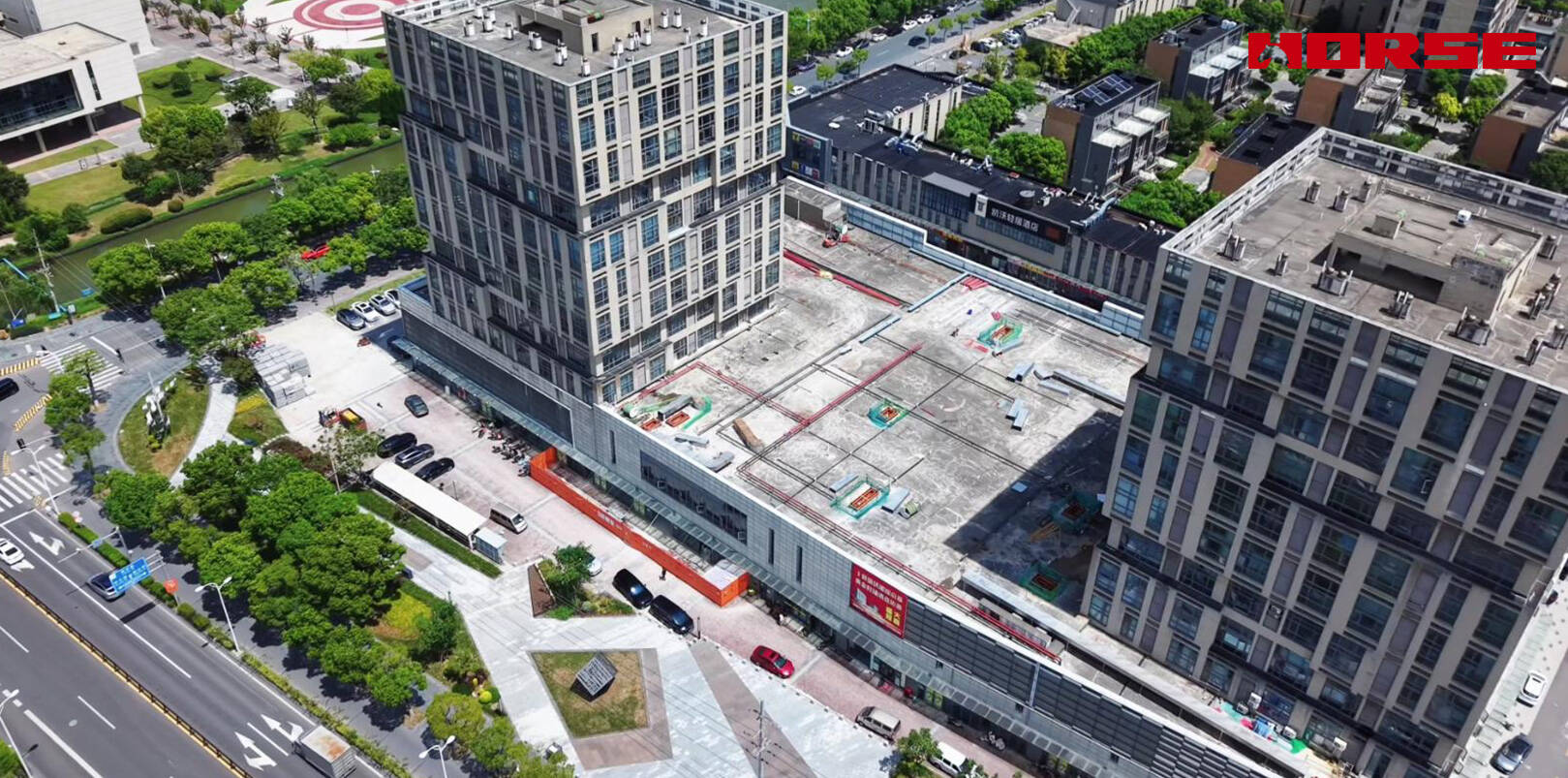

Bir ticari kompleks, alışveriş merkezi podyumunun kiracı yerleşimini yeniden konumlandırıyordu. Yeni dolaşım ve perakende alanı açmak için orijinal döşeme plakalarının bir kısmı söküldü. Bu plaka panelleri kaldırıldığında, yerçekimi yüklerinin yapı boyunca hareket ettiği yol değişti: sökülen plakalar tarafından önceden toplanan yükler, çevredeki çerçeve kirişlerine ve kolonlarına yeniden dağıtıldı ve bunların eğilme momentlerini, kesme kuvvetlerini ve eksenel taleplerini orijinal elemanların kapasitesinin ötesine taşıdı.

Yeni ticari yerleşim inşa edilmeden önce, etkilenen kiriş ve kolonların güçlendirilmesi gerekiyordu.

Güçlendirme Şeması

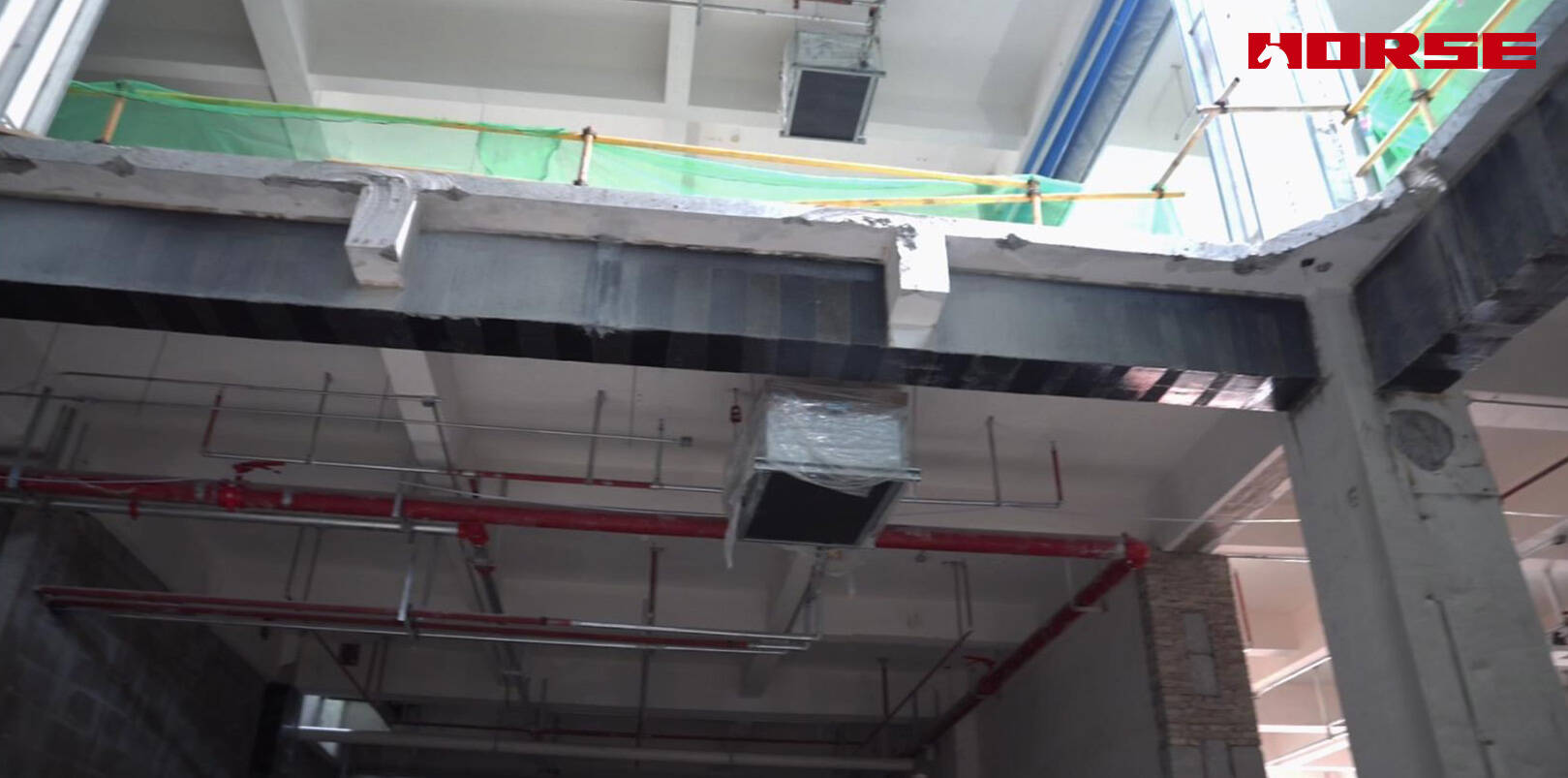

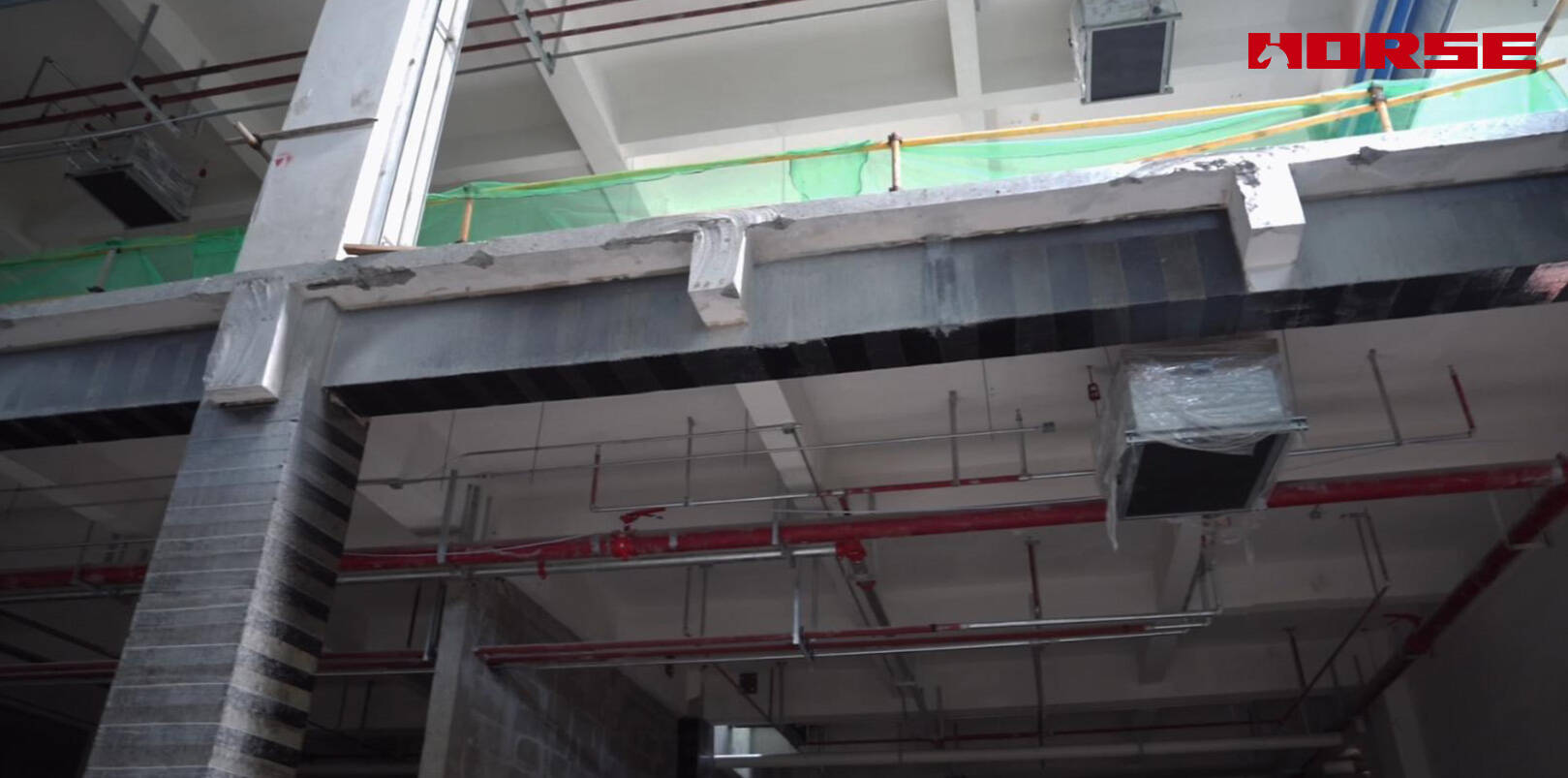

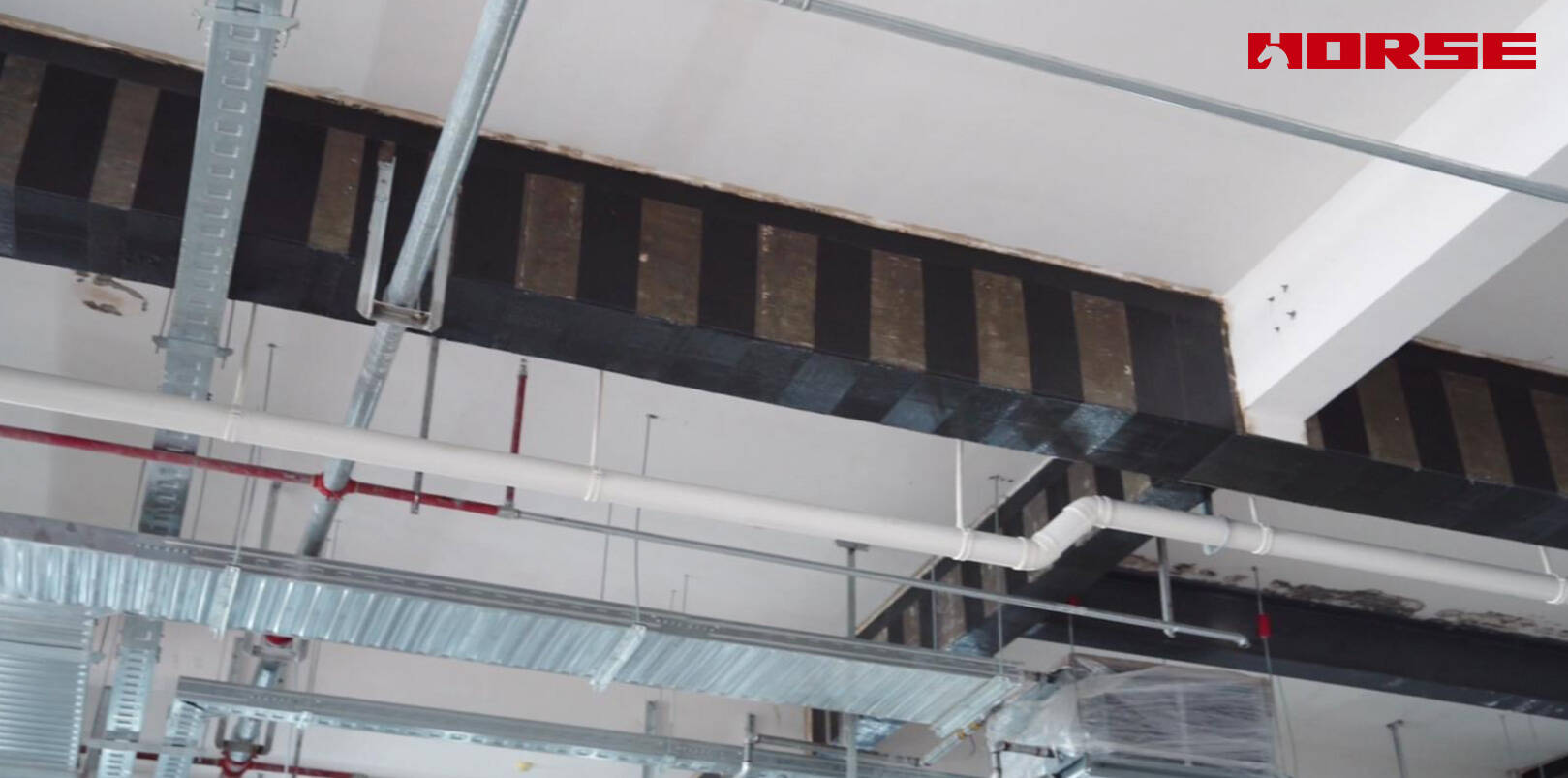

Kirişler. Sürekli karbon kumaşı, etkilenen kirişlerin çekme donatısına eğilme güçlendirmesi için yapıştırıldı; kesme güçlendirmesi ve ankraj için U-shaped kumaş sargıları ile birleştirildi. U-wraps, donatı katmanlarını kiriş gövdesine karşı sıkıştırır ve eleman boyunca ilave kesme direnci sağlar.

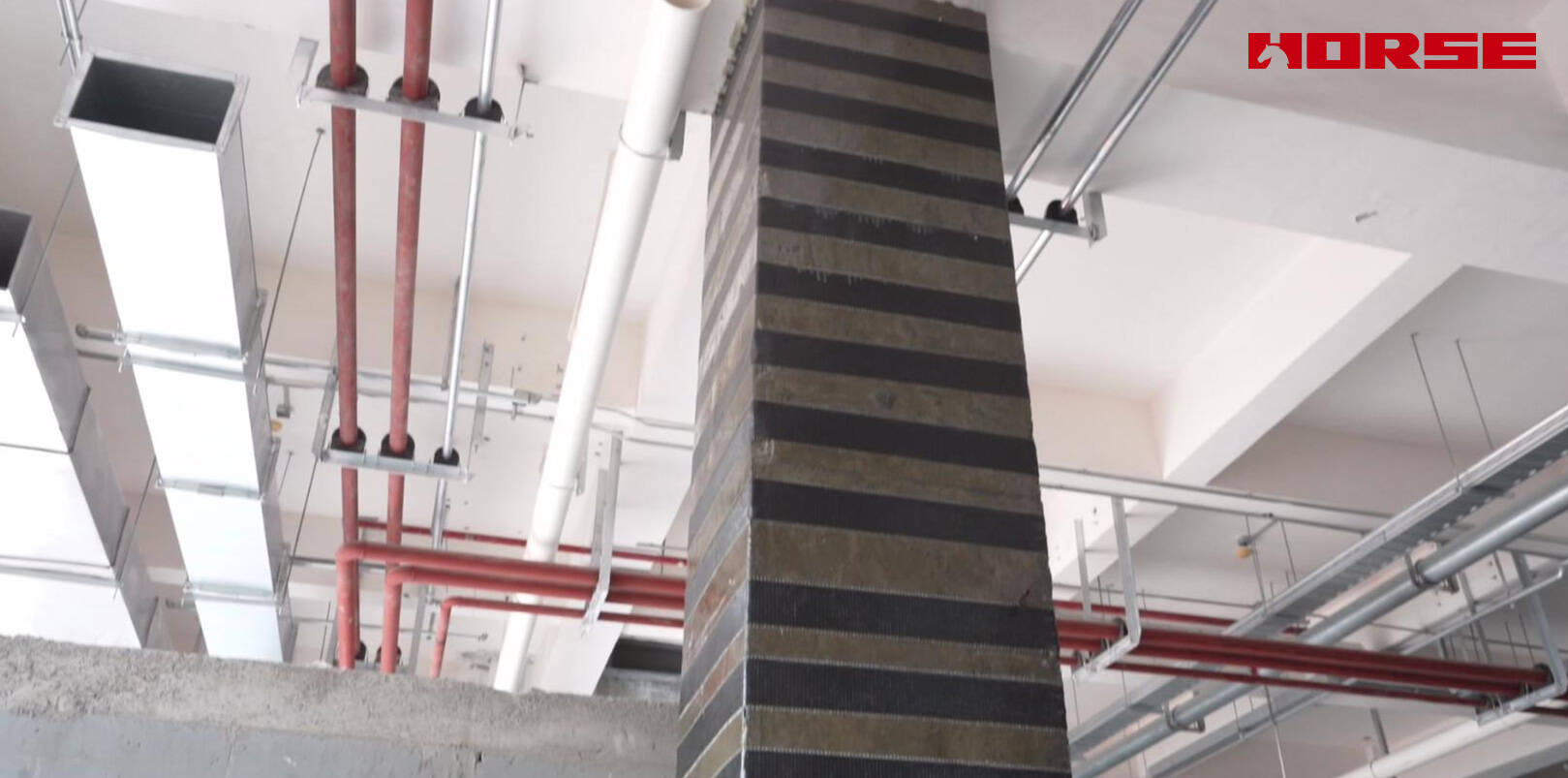

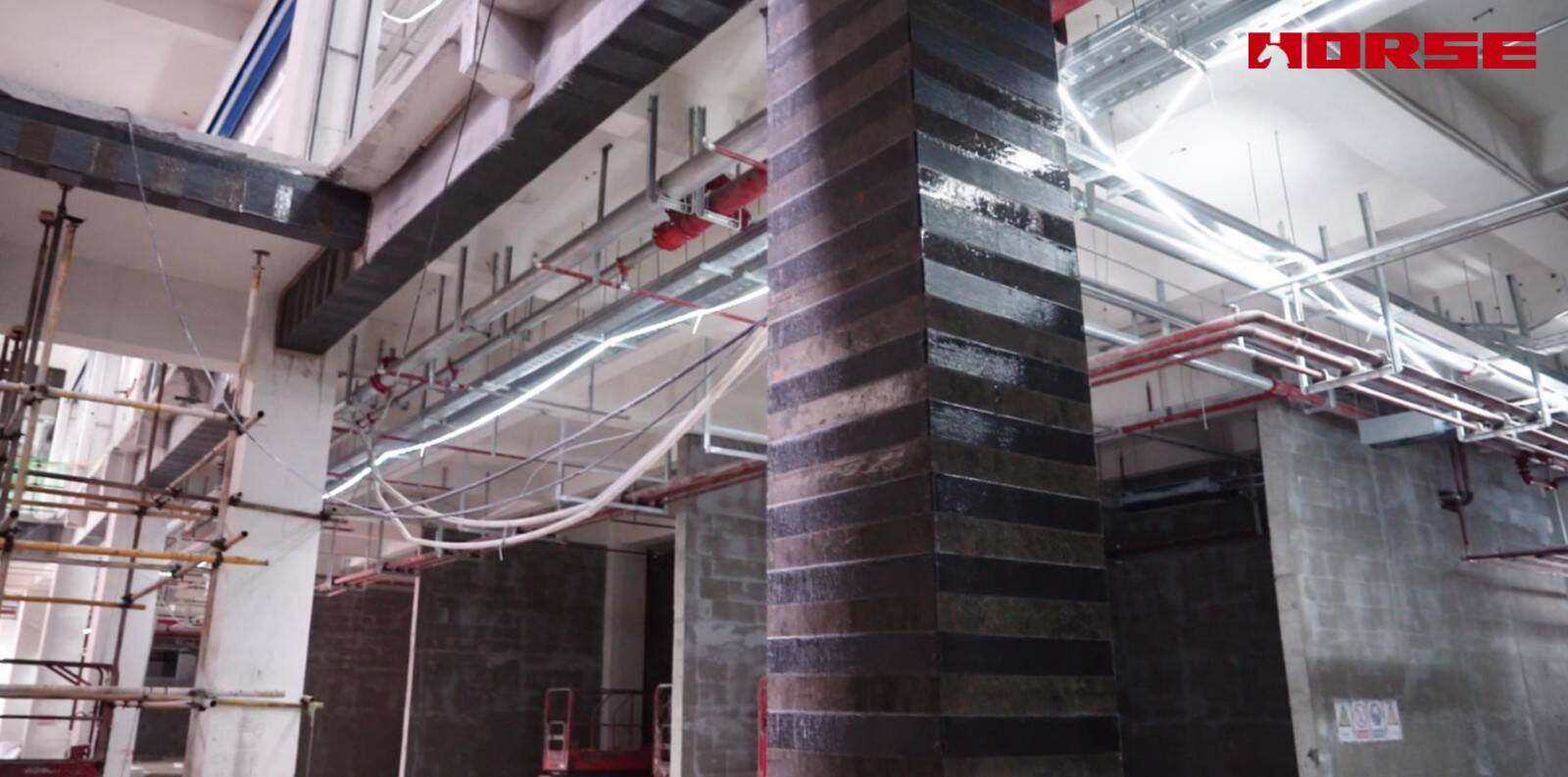

Kolonlar. Artan eksenel talebe maruz kalan kolonlar, karbon kumaşı ile dairesel olarak sarıldı. Bu halka sargılar, beton çekirdeğini sıkıştırarak deprem etkisi altında kolonun hem eksenel kapasitesini hem de sünekliğini artırır.

Neden CFRP Seçildi

Sınırlı çalışma alanı. Güçlendirme çalışması, HVAC kanalları, yangın söndürme hatları, kablo tepsileri ve kısmen tamamlanmış iç mekan işleri ile çevrili olan alışveriş merkezi podyumu içinde gerçekleştirildi. Islak serim CFRP, kalıp, ağır makine ve neredeyse hiç kür alanı gerektirmez.

İlave öz ağırlık veya büyütülmüş kesitler için yer yok. RC sargılama veya çelik plaka yapıştırma, eleman boyutunu ve ölü yükü artırırdı — tavan yüksekliği ve sonraki iç mekan işlerinin önemli olduğu yerlerde kabul edilemez. Tamamlanmış bir CFRP sistemi yalnızca birkaç milimetre kalınlık ve ihmal edilebilir ağırlık ekler.

Sismik performans. Kapasitenin ötesinde, güçlendirmenin üye sünekliğini iyileştirerek sismik gereksinimleri karşılaması gerekiyordu. Kolonların dairesel FRP sargısı tam olarak bu tür bir sıkışma sağlar.

Güçlendirme sonrasında, etkilenen kiriş ve kolonlar yeni yük yolu taleplerini güvenle karşılar. Güçlendirme, üye geometrisini anlamlı bir şekilde değiştirmeden bunu başardı: tavan yüksekliğinde kayıp yok, podyum yapısına ilave ölü yük yok ve alışveriş merkezinin sonraki iç mekan işlerine müdahale yok. Genel yapı, yenileme tasarım amacını ve sismik performans gereksinimlerini karşılayarak alışveriş merkezinin dönüşümünün planlandığı şekilde ilerlemesine olanak tanır.
