Kolon güçlendirme

Proje Genel Bakışı

Bu proje, Hefei şehir merkezinin kuzeyinde, Amber Villa köyü girişinde, Amber Villa yerleşim bölgesinin güneybatısında, baraj gölünün güneyinde ve Güney Feihe nehrinin kuzeyinde yer alan Hefei şehir kütüphanesi çok amaçlı salonunun yenileme projesidir.

Yaklaşık 1250 metrekarelik inşaat alanının onarım ve yenilemesi yapılmıştır. Toplam beş kolon güçlendirilmiş, temelden 8,75 metre yüksekliğe kadar olan yükseklik güçlendirilmiştir. Kolon güçlendirme yöntemi üç katmanlı CFRP sargısı olup, kolon kirişi çelik kaplama ile güçlendirilmiştir.

Güçlendirme Malzemesi

1. 300 g/m² karbon fiber kumaş, hesaplanan kalınlık 0,167 mm, çekme dayanımı standart değeri en az 3400 MPa, çekme elastik modülü en az 240000 MPa, uzama en az ... %1,7.

2. Karbon fiber kumaş, A sınıfı tutkal ile birbirine yapıştırılmalıdır. İlgili göstergeler, betonarme yapıların donatı tasarımı için GB50367-2013 kodunun 4.5.3 maddesinin ilgili hükümlerine uygun olmalıdır.

3. Karbon fiber kumaş fabrika sertifikası gerektirir, alt reçine, tesviye malzemesi, emprenye reçinesi aynı üreticiden olmalı ve üreticinin gereksinimlerine uygun olmalıdır.

4. Çelik kaplama için yapısal yapıştırıcı

5. Kaynak çubuğu: Q235 çelik, E43 serisi, Q345 çelik, E50 serisi.

6. Çelik tipi Q235B çelik, levha ise Q345B çeliktir.

7. Çelik, HPB300 sınıfı çelik, HRB335 sınıfı çelik ve HRB400 sınıfı çeliktir.

Donatı yöntemi

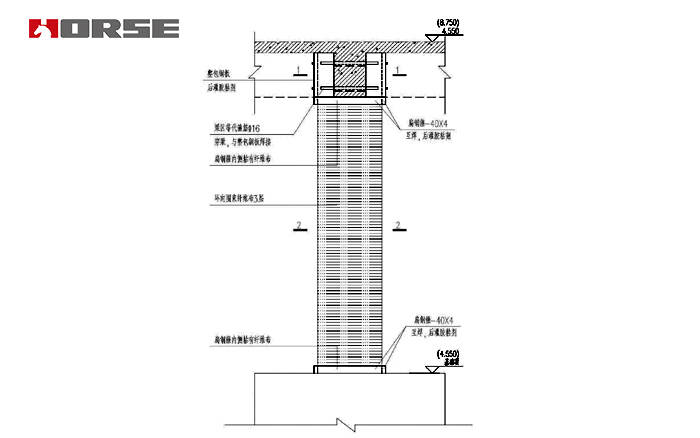

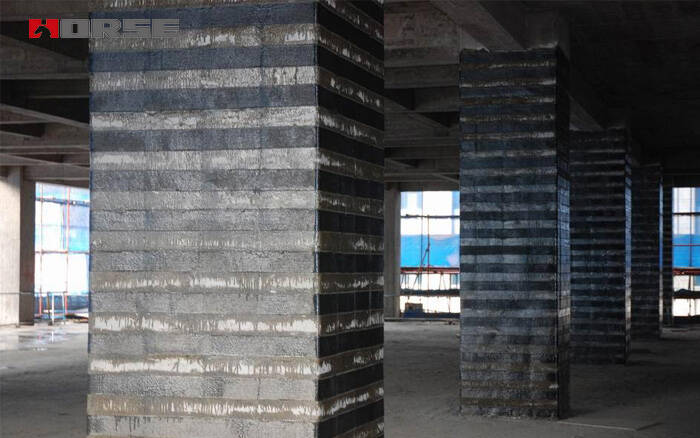

1. Projenin çerçeve kolonu (JGZ), CFRP sargısı ile güçlendirilmelidir. Dört köşeli koruma tabakası 1. Çerçeve kolonu, yuvarlaklık yarıçapı 25 mm'den az olmamak üzere, köşe yuvarlatılarak kesilip parlatılmalıdır.

2. Çevresel çemberin üst ve alt çemberleri arasındaki bindirme genişliği 50 mm'den az olmamalı ve elyaf kumaş halkasının kesme noktasının uzatma uzunluğu 20 mm'den az olmamalıdır. Şeritlerin bindirme pozisyonları kademeli olmalı ve elyaf kumaşın yönü kolonun uzunlamasına eksenine dik olmalıdır.

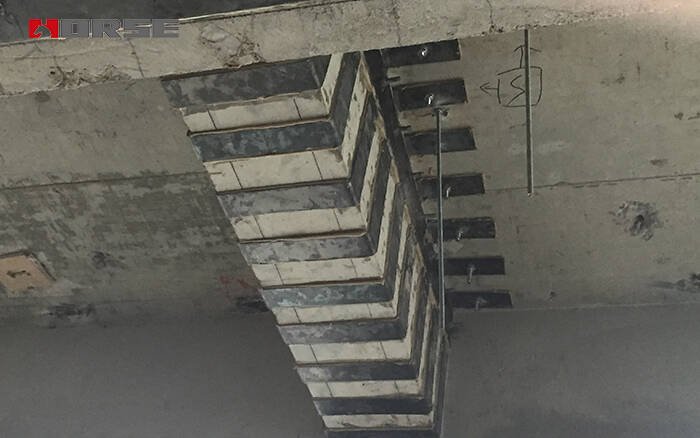

3. Kiriş bölgesindeki delik yapıştırıcı ile sabitlenmelidir.

4. Düz çelik çember, elyaf kumaş yapıştırıldıktan sonra eşit sayıda etriye kaynağı ile sabitlenmelidir.
