Çerçeve kirişinin fiber sargı ile güçlendirilmesi

Proje Genel Bakışı

Projenin ana yapısı tamamlanmıştır. Projenin ana yapısındaki beton dayanımının incelenmesi sırasında, 12 numaralı yurt binasının dört katlı E-G/28 eksenli çerçeve kirişinin orijinal tasarım beton dayanımının C25 olduğu tespit edilmiştir. Haining Xinye İnşaat Mühendisliği Test Merkezi'nin kiriş beton dayanımı sondaj örnekleme incelemesinde, gerçek beton kiriş dayanımının 20.0 MPa olduğu, ancak yüzeyde çatlak bulunmadığı görülmüştür.

Tasarım sonrasında, yetersiz kirişin güçlendirilmesine karar verilmiştir. Eğilme dayanımının orijinal tasarım gereksinimlerini karşılamasını ve iç mekan ve görünümü etkilememesini sağlamak amacıyla, kirişin karbon elyaf sargı ile güçlendirilmesi planlanmaktadır.

Yetersiz kirişin parametreleri şu şekildedir: kesit boyutu 200 x 750, donatı 2C18; 5C22, kiriş açıklığı 7 m, ana gövde yüksekliği 3,6 m ve kiriş betonunun tasarım dayanımı C25'tir.

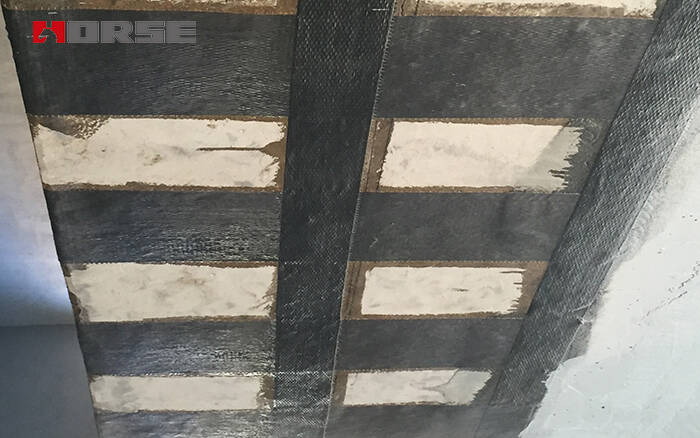

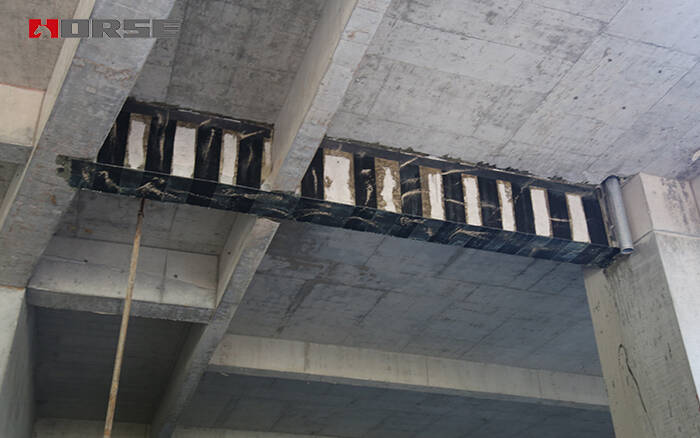

Kirişin yan tarafına iki kat karbon fiber yapıştırılmış ve kirişin alt kısmına da karbon fiber yapıştırılmıştır. Genişlik 150,0 mm, net aralık 150 mm, yükseklik 600 mm olup U tipi yapıştırma yöntemi kullanılmıştır.

Kirişin altındaki karbon fiber takviyeli polimer (CFRP) levhanın parametreleri

Katman sayısı: ncf = 1

Tek katman kalınlığı: tcf = 0,111 mm

Elastikiyet modülü: Ecf = 2,50 × 10⁵ MPa

Çekme dayanımı: fcfk = 2000,00 MPa

Kirişin altındaki karbon fiber levhanın kesit alanı: Acf = 51,10 mm²

İki kat kuvvet dikkate alınarak, takviyeden önce kesite etki eden ilk eğilme momenti hesaplanır: Mi = 22,00 kN·m.
