Bir santralin kurulmuş kapasitesi 2 x 660MW yerli kömürle çalışan süperkritik elektrik üretim ünitesidir ve No. 1 ana binası bükülmüş bir çerçeve yapısına sahiptir. Ana fabrika binası A, bükülmüş bir çerçeve yapısıdır. No. 1 ana güç santralinin beton mukavemet sınıfı tasarım gereksinimleri şunlardır: 14.7m'nin altındaki çerçeve sütunlarının ve uzunluk kirişlerinin beton mukavemet sınıfı C50'dir ve yukarıdaki beton mukavemet sınıfı C40'dur. Çerçeve seviyesi 1. seviyedir ve kesme duvar seviyesi 2. seviyedir. İnşaat sırasında kötü kalite kontrolü, malzeme dalgalanmaları ve inşaat karışım oranları nedeniyle, ana fabrika binasında 14,75 m'nin altındaki çerçeve sütunlarının gücü tasarım gereksinimlerini karşılayamaz. Kalifiye bir muayene ünitesi tarafından değerlendirilen bu parçanın mukavemet değeri 36.1-42.3MPa'dır ve çerçeve sütunlarının ve kirişlerin güvenlik seviyesi C seviyesi olarak değerlendirilir. Yapının kullanım ve dayanıklılık gereksinimlerini karşıladığından emin olmak için, C50'nin altındaki 14,65 m'nin altındaki beton sütunların kontrol edilmesi ve güçlendirilmesi gerekir.

Genişletilmiş bölüm takviye yöntemi

Proje, bir tasarım enstitüsünün takviye çizimlerinin gereksinimlerine göre genişletilmiş bir kesit takviye şemasını benimsedi. Ana fabrika binasının yapısı için @, © ekseni 14.65m altında, genişletilmiş kesit yöntemi takviye için kullanıldı.

Çerçeve sütunu takviyesi için tasarım gereksinimleri: Orijinal çerçeve sütununun kesit boyutlarını her tarafta 100mm artırın ve takviyelendirilmiş takviye 36 ve çaplar 14@100. Beton koruyucu katmanı kesdikten sonra, implant edilmesi gerekir 12@200 çerçeve sütununun yan ekim çubuğunda.

Takviye sütun malzemesinin hesaplanması:

1) Hiçbir küçülme malzemesi 10,75 parça / m'dir.

2) Kimyasal olarak demirlenmiş bitki çubuklarının 12'sinden 912 çelik çubuk ve kimyasal olarak demirlenmiş bitki çubuklarının 32'sinden 36 çelik çubuk.

3) Çelik çubuk miktarı 6 315.5kg / parça.

4) Kalıplama desteği ve iskele 9 668 metrekare.

Parça başına toplam 235.300 yuan.

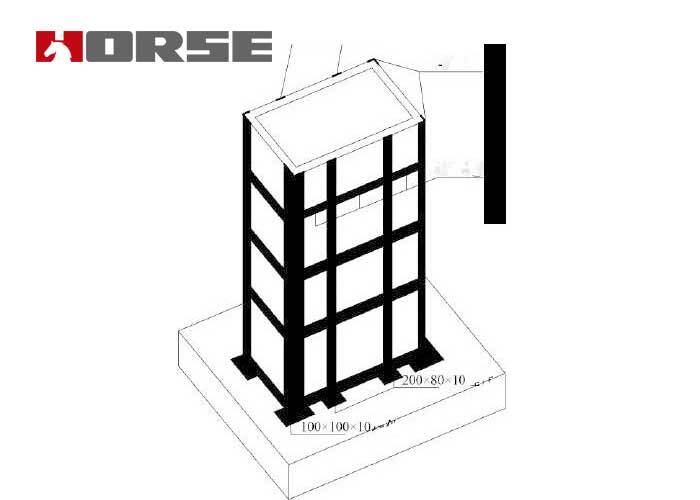

Sütun malzemesinin hesaplanmasını güçlendirme

1) 5.28 kök / m3 bükülme malzemesi yok.

2) Güçlendirilmiş bölüm çelik 4 adet L90x 12, 4 adet -150xl2, yapı kaplı çelik 37 adet -100x8, 3.54t.

3) Kalıplama desteği ve iskele her biri 9 668 metrekare.

Parça başına toplam 88.500 yuan.

Sonuç

Yukarıdaki iki takviye yöntemi aynı anda yapısal güvenliği ve dayanıklılığı tatmin edebilir, ancak ekonomik faydalar 2,7 kat farklıdır. Projenin 20 çerçeve sütununu güçlendirmek için toplam 2.938 milyon yuan maliyeti vardı. Genişletilmiş kesit, açılı çelik ve düz çelik kutu ile kaplı çelik takviye şeması kabul edilir. Sahada gerçek çalışmada, eklemin kalitesini kavramak kolaydır. Bu şemanın kullanımı malzeme ve emekten tasarruf eder ve daha iyi ekonomik faydalar elde eder. Güvenilir teknoloji, makul ekonomi, basit inşaat ve kalite güvencesi ilkelerini karşılarken inşaat döneminin gereksinimlerini karşılar.
