Belirli bir çok katmanlı demirbeton çerçeve depo projesi, sütun net boyutu 6m × 6m, sütun yüksekliği 4.5m, kesit 600mm × 600mm ve sütunun dört köşesi R yuvarlak köşeleri ile tasarlanmıştır: 50mm. Çok katmanlı çerçeve ticari betonla döküldü. Ana yapı 5 katlı bir zemine inşa edildiğinde, 3 katlı kısmen çerçeve sütununun beton dayanımının tasarım değerinden daha düşük olduğu bulundu. Daha sonra, tüm katmanın her sütununun betonunda yerinde rebound dayanımı testi yapıldı. Rebound sonuçları, dayanıklılık sınıfının sadece C10 civarında (orijinal tasarım dayanımının% 33,33) olduğu 3 beton sütununun olduğunu gösterdi. 4 sütun var ve beton dayanımı sınıfı sadece c18 civarındadır (orijinal tasarım dayanımının% 60).

Takviye planının belirlenmesi

Karbon fiberle güçlendirilmiş

C18'in beton mukavemet seviyesine sahip sütun, basınç mukavemetini artırmak ve tasarım gereksinimlerini karşılamak için karbon fiber bezle sarılmıştır.

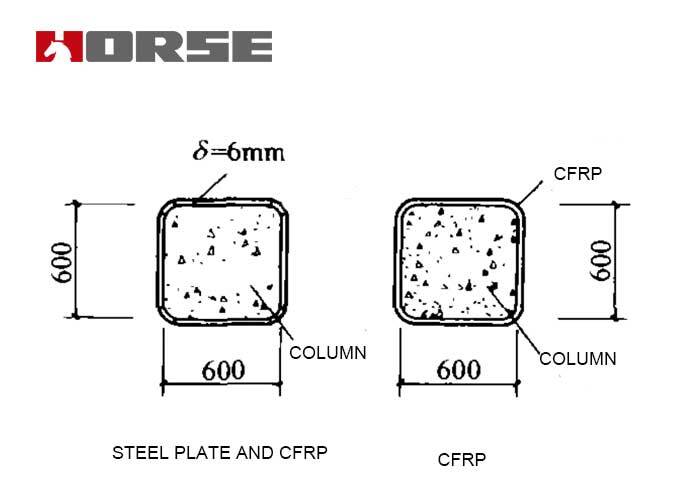

İçinde çelik levha ve dışarıda karbon fiber kumaş

Beton mukavemet sınıfı sadece C10 civarında olan sütun için, iç bağlı ince çelik levha (ince çelik levha 500mm genişliğinde ve 6mm kalınlığında) ve dış karbon elyaf kumaş, beton sütunun basınç mukavemetini artırmak, sismik gereksinimleri karşılamak ve sütunun tasarım mukavemetini elde etmek için sarılır.

Karbon fiber kumaş ile beton sütunun takviyeli inşaatı

Sütun beton yüzey muayenesi ve döşeme hattı

Sütun beton yüzey onarımı ve çatlak onarımı

Sütun beton yüzey ön işleme

Yapışkanın hazırlanması ve karbon lif malzemelerinin hazırlanması

Kaplama yapıştırıcı ve yapıştırıcı karbon fiber kumaş

Yapışkanın sertleşmesi

Kabul

Çerçeve sütunu takviyesinin etkisi

 (1) Karbon elyaf ile takviye edildikten sonra, takviye izleri temelde görünmez ve kesit geometrik boyutlar orijinal tasarımdan sadece 2 ~ 7mm daha büyük.

 (2) Bir takviye sonrası gelecekteki kullanım sırasında bakımı göz önünde bulundurmaya gerek yoktur. Karbon fiber takviyesinin maliyeti bağlı çelik takviyesinden daha yüksek olsa da, inşaat hızı hızlıdır (bu kez hazırlıktan takviyesin tamamlanmasına kadar sadece 2 gün sürdü), bu da inşaat maliyetlerinden tasarruf sağlayabilir ve uzun vadeli kapsamlı faydalara sahiptir.

 (3) Takviye tamamlandıktan sonra 2 yıl içinde dört gözlem, takviye sütununun alt kısmının ve üst ölçüm noktalarının değişmediğini ve karbon fiber takviye parçasındaki çekiç dokunma sesinin sabit ses frekansının değişmediğini göstermektedir.
