Köprü takviyesinde karbon lif tasarım prensipleri ve yöntemleri

Projenin temel tasarım yöntemine göre, karbon fiber beton yapısının kullanımı aşağıdaki özelliklere dayanır.

Karbon lifli beton bükme üyesinin kesiti, düzlemin deformasyonunun tesislenmesiyle tutarlı olmalıdır ve çelik çubuğun ve karbon lifin gerginliği betonla aynı pozisyonda görünmelidir.

Betonun gerilim-gerilim ilişkisi, sıkıştırma altındaki betonun gerilmesi genellikle mevcut standartlaştırılmış önerilen modelin kullanımı yoluyla gerçekleştirilir. Gerçek kullanımda, basınç malzemenin dayanabileceği aralığın ötesinde değişir, beton yapısı yok edilir ve gerginli betonun gerilim değişimi eğilimi doğrusal bir değişim ilişkisi haline gelir. Çekme gerilimi sınır taşıma kapasitesini aştığında, beton yapı bozulur.

Beton ve karbon fiber yapısı güçlendirme süreci sırasında kaymaz ve yapı mümkün olduğunca basitleştirilmelidir. Karbon lif yapısının ve çelik çubuğun çekme gerilim temelinin aynı olduğunu tahmin edilebilir. Eşit güç temel ilkesine göre, karbon lif alanı eşit alandaki çelik bir yapıya dönüştürülebilir.

Karbon fiber köprü takviyesinin önemli noktaları

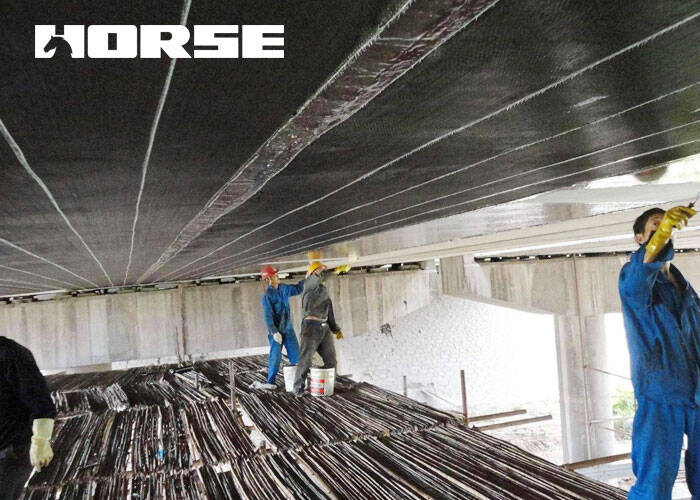

Karbon lif, kuvvet kirişinin çekme gerilim alanının altında kurulmalıdır. Kiriştin tarafına yapıştırılması gerekiyorsa, kiriş yüksekliğinin 1/4'iyle sınırlı olmalıdır. Yandaki karbon lif alanı bir azaltma faktörü ile çarpılmalıdır. Karbon fiber macununun kalınlığı 5 katmanı aşmaz. Çok katmanlı karbon lif yapısı için, gerçek projedeki azalmayı göz önünde bulundurmak gerekir. Çok fazla katman varsa, kırılgan lezyonlar görünmeye eğilimlidir. Şerit macununun gücü tüm macunun gücünden daha yüksektir. Yapıştırırken, demirleme sağlanmalıdır. Uzunluk hesaplanır.

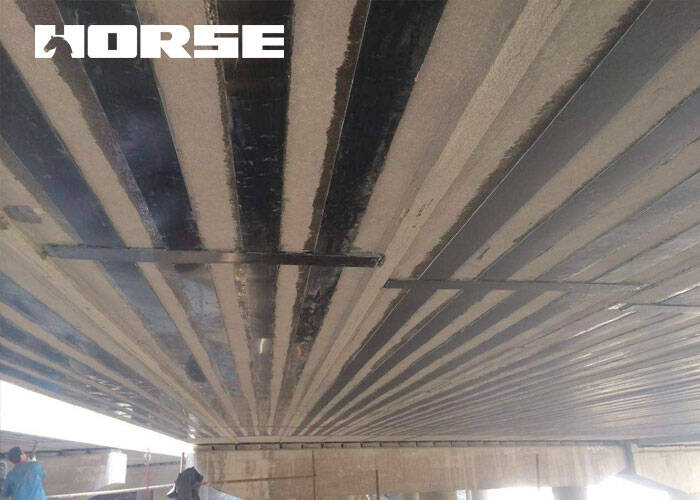

Genel olarak, köprü levhasını güçlendirirken, karbon lif kiriş tarafına yapıştırılmalıdır. Lif kumaş arasındaki bağlantının uzunluğu örtüşümü sağlamalıdır ve örtüşüm 10 cm'den fazladır.

Karbon fiber köprü takviye teknolojisinin temel prensipleri

Karbon fiber levhaları, iç yapılarının farklı düzenlemeleri nedeniyle farklı çekme dayanımlarına sahiptir. Karbon fiber levhanın lif yönü kuvvet yönü ile aynı olduğunda, temel yapının çekme performansı en iyisidir ve tersine, çekme performansı zayıftır.

Genel olarak söylemek gerekirse, bükülmeden sonra bileşenin bozulma formu, esasen ters yönde güçlü çekme geriliminden kaynaklanan çatlakların oluşumundan kaynaklanır. Karbon fiber malzemesi bileşenin gerilim alanına eklendikten sonra, bileşen güçlü bir yüke tabi olacaktır. Çatlaklar genişlemeye devam etmez, ancak aralığın ortasındaki çatlaklar yavaş yavaş küçük çatlaklara dağılır ve gerilim alanında eşit bir şekilde dağılır. Karbon lif tüm bileşenin gücünü artırabilir ve iskele yapısının çatlamasını etkili bir şekilde önleyebilir. Yetersiz transversal sıkıştırma stresi nedeniyle, iskele sütununun gücü azalır. Bu anda, ana takviyetin çevresindeki bölümüne bir karbon fiber levha eklenir veya iskele sütununun etrafına bir karbon fiber levha sarılırsa, iskele sütununu etkili bir şekilde sınırlayabilir ve aşırı deformasyonunu önleyebilir ve böylece tüm köprünün sismik performansını iyileştirebilir.

Köprü takviye mühendisliğinde karbon fiber kumaşının uygulama avantajları

1) Yükü arttırmaz, yapının görünümünü etkilemez

Karbon fiber kumaş ağırlığı daha hafiftir, genellikle metrekare başına 500g'den az ağırlıkta ve 0,2 ile 0,3 mm arasındaki bir kalınlığına sahiptir. Aynı zamanda, macun malzemesinin kalitesi de çok hafiftir, bu nedenle köprünün yük ağırlığını artırmaz ve ağırlık etkisi göz ardı edilebilir. Ayrıca, karbon fiber kumaşının kullanımı, takviye açısından daha esnek olan belirli bir parçaya tekrar tekrar yapıştırılabilir. Yapıştırıldıktan ve sabitlendikten sonra, boya çok ince olduğundan, köprünün bütünlüğünü ve estetiğini korumak için dış katmana başka bir boya katmanı uygulanabilir.

2) Şekillenmesi kolay, çeşitli bileşenler için uygundur

Düzensiz yapısal üyeleri güçlendirirken, geleneksel güçlendirme yöntemlerinin kullanımı inşaat zorluğunu arttıracak, karbon fiber kumaşının kullanımı ise köprünün yapısal değişikliklerine uyum sağlayabilir. İnşaat daha basit ve daha esnektir ve aynı zamanda çok uygulanabilir olan takviye maliyetini azaltabilir.

3) İnşaat uygundur ve yapıya zarar vermez

Bazı köprülerin inşaat alanı çok sınırlıdır ve geleneksel takviye yöntemleri yerel inşaatın imkansız olmasına neden olabilir. Karbon fiber kumaş inşaatta daha uygun ve uyarlanabilir. Karbon fiber kumaş inşaatı büyük şablonlar, destekler, fikstürler kullanımını gerektirmez ve çalışmada daha basit ve daha az inşaat alanıdır. Genellikle kullanılan yapışkan malzeme epoksi reçinesidir ve köprü betonunu kazmaya gerek yoktur, bu yüzden tüm projeye zarar vermez.

4) Mühürleme beton çatlakları

Karbon fiber kumaşın beton yüzeyine yapıştırılması, beton çatlakları mühürleyebilir ve mükemmel performansı da beton yapı çatlaklarının daha fazla genişlemesini engelleyebilir ve beton çatlakları sorununu iyileştirebilir. Betonun genel sertliğini sağlamak ve projenin genel performansını iyileştirmek.

5 Güçlü korozyon direnci

Mükemmel performansa sahip bir kompozit malzeme olarak, karbon fiber kumaş doğal faktörlerin etkisi nedeniyle koroze edilmeyecek ve ısı direnci çok olağanüstüdür. Gerçek kullanımda, çimentonun alkali korozyonuna dayanabilmesinin yanı sıra, tuzlu aşıntıcı bir ortamda daha uzun bir ömür sürdürebilir. Karbon fiber kumaşın uygulanmasının birçok olumsuz faktörlü ortamlarda daha pratik olduğunu görülebilir.  .

Geleneksel beton yapı takviye yöntemleriyle karşılaştırıldığında, karbon fiber malzemeler yüksek mukavemetleri, uygun yapıları ve güçlü dayanıklılıkları nedeniyle köprü takviye sürecinde yaygın olarak kullanılır. Karbon fiber takviye teknolojisi, köprü yapısının dayanıklılığını ve gücünü sağlayabilir, köprünün yaşam döngüsü boyunca güvenliğini artırabilir ve modern gelişme eğilimini gösterebilir.
