Şu anda, yapısal takviye ve yenileme pazarında, en yaygın kullanılan takviye teknolojisi karbon lif kumaşının (CFRP) yapıştırma takviyesidir. Bunun nedeni kesinlikle bu malzemenin kendisinin avantajları ile ilgilidir. Örneğin, hafif ağırlık, yüksek mukavemet, asit ve alkali direnci, orijinal bina alanını işgal etmez, basit yapı ve neredeyse ıslak çalışma yoktur. Bu nedenle, çeşitli takviye ve yeniden inşaat durumlarında, inşaatta her zaman birçok CFRP takviye şeması olacaktır.

Yük taşıyan yapıların güçlendirilmesi için kullanılan karbon fiber kumaş genellikle tek yönlü düzenlenen çekimlerden dokunmaktadır. Performansının kalitesi sadece dokuma yöntemiyle değil, aynı zamanda kullanılan karbon lif çekiminin kalitesine de bağlıdır. Bu nedenle, karbon fiber kumaş seçerken, önce çekicinin tipinin, sınıfının ve modelinin yük taşıyan yapının gereksinimlerini karşıladığını kontrol etmeliyiz.

Tasarım düzenlemeleri

1.1 Genel kurallar

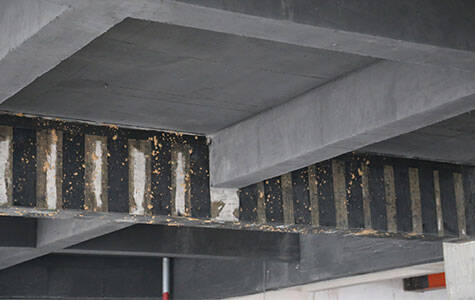

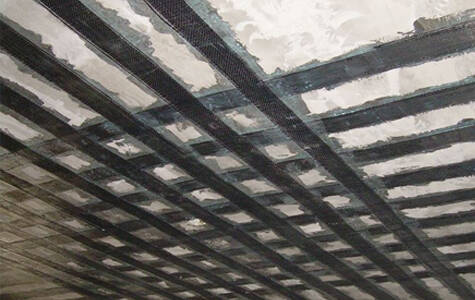

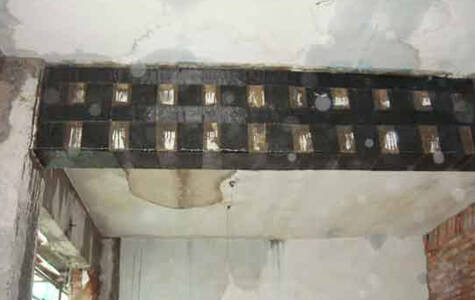

Beton yapısını güçlendirmek için karbon fiber levhaları kullanırken, karbon fiber levhaları bileşenlerin yüzeyine ilgili yapışkan malzemeler aracılığıyla yapıştırılmalıdır, böylece karbon fiber levhaları çekme kuvvetini taşıyabilir ve kuvveti birlikte almak için betonun deformasyonunla koordine edebilir. Bükme takviyesi için kirişlerin ve plaka üyelerinin gerilim alanına karbon fiber levhalarını yapıştırın ve lif yönü takviyesin gerilim yönü ile tutarlı olmalıdır. Kiriş ve sütun üyelerinin kesme takviyesi için kapalı yapıştırma, U şeklinde yapıştırma veya yan yapıştırma benimseyin ve lif yönü üyesinin eksenli yönüne diki olmalıdır. Sismik takviye için sütunu güçlendirmek için kapalı macun benimseyin ve lif yönü sütun eksenine diki olmalıdır.

Güvenilir bir temel olduğunda, karbon fiber levhaları diğer formlarda ve diğer stres koşullarında beton yapısal üyeleri güçlendirmek için de kullanılabilir. Beton yapıları güçlendirmek için bağlı karbon fiber levhaları kullanırken, taşıma kapasitesinin nihai durumu hesaplamasını ve mevcut ilgili ulusal standartlara göre normal hizmet sınır durumunun kontrol hesaplanmasını gerçekleştirmek için olasılık teorisine dayanan nihai durum tasarım yöntemi kullanılmalıdır. Takviye ve beton malzemeler, testten elde edilen gerçek mukavemet ve mevcut ilgili ulusal standartlara göre ilgili malzeme mukavemet tasarım göstergelerini belirlemelidir. Karbon fiber levha için, ilgili gerilim, bileşen sınır durumuna ulaştığında gerilmeye göre doğrusal elastik gerilim-gerilim ilişkisine göre belirlenmelidir. Karbon fiber levhalar için, üretici tarafından sağlanan en az% 95 garanti oranının nihai çekme dayanımı, standart çekme dayanımı değeri olarak kullanılmalıdır. Karbon fiber levhaların nihai gerginliği, elastik modüle bölünen çekme mukavemetinin standart değeridir.

Bir yapıyı veya bileşeni güçlendirmek için yapıştırılmış karbon fiber levhaları kullanırken, güçlendirmeden sonra yapının diğer bileşenleri veya diğer özellikleri üzerindeki olası etki göz önünde bulundurulmalıdır. Yapısal takviye için bağlı karbon fiber levhaları kullanırken, yapıya etki eden canlı yükü kaldırmak önerilir. Takviye tam boşaltma koşullarında yapılamazsa, ikincil kuvvetin etkisi dikkate alınmalıdır. Bükme takviyesi ve kesme takviyesi sırasında, beton yapısının ve bileşenlerinin gerçek beton mukavemet derecesi C15'ten daha düşük olmamalıdır. Beton sütunları güçlendirmek için kapalı bağlı karbon lif levhaları kullanıldığında, beton dayanıklılık seviyesi C10'den daha düşük olmamalıdır.

1.2 Genel yapısal gereksinimler

Karbon fiber kumaşın, bileşenin köşesinde fiber yönünde yapıştırılması gerektiğinde, bileşenin köşesindeki dış yüzeyin eğrilik yarıçapı 20mm'den az olmamalıdır. Karbon lif kumaşının lif yönündeki kucak uzunluğu 100mm'den az olmamalıdır. Birden fazla veya birden fazla karbon fiber kumaş katmanı takviye için kullanıldığında, her veya her bir karbon fiber kumaş katmanının üst üste geçen pozisyonları aşamalı olmalıdır. Karbon fiber levhasının betonla güvenilir bir şekilde çalışmasını sağlamak için gerektiğinde ek demirleme önlemleri alınmalıdır.

İnşaat düzenlemeleri

Beton yapıyı takviyelendirmek için karbon fiber levhalarının kullanımı teknik inşaat sürecini tanıyan profesyonel bir inşaat birimi tarafından gerçekleştirilmelidir ve bir takviyeleme planı ve inşaat teknik önlemleri olmalıdır. İnşaat süreci aşağıdaki gibi olmalıdır. İnşaat hazırlığı-beton yüzey işleme-alt reçine hazırlığı ve boyama-düzeltme malzemelerinin hazırlığı ve düzensiz parçaların düzeltme işlemi-impregnasyon reçinesinin veya macun reçinesinin hazırlığı ve boyama-karbon lif levhasının yapıştırması. Yüzey koruma inşaat sürecinde, ortam sıcaklığı ve neminin reçinin sertleşmesi üzerindeki etkisini göz önünde bulundurmanın yanı sıra, destek reçinesi de inşaat için kullanılmalıdır veya malzemenin istikrarını sağlamak için makul önlemler alınmalıdır. Reçine formüle edildiğinde, ürün talimatlarında belirtilen orana göre tartılmalı ve bir konteynere yerleştirilmeli ve renk eşit olana kadar bir karıştırıcıyla karıştırılmalıdır. Karıştırma konteynerinde ve karıştırıcıda yağ ve kirlilikler olmamalıdır. Reçinin karıştırma miktarı, yerindeki gerçek çevre sıcaklığına göre belirlenmelidir ve kullanım süresi gerektiği gibi kesinlikle kontrol edilmelidir. İnşaat öncesi, tasarım ve inşaat çizimlerini dikkatlice okumalısınız, inşaat sahasının gerçek koşullarına ve donatılacak betona göre bir inşaat planı ve inşaat planı hazırlamalısınız ve kullanılan karbon lif levhaları, destekleyici reçineler ve makineler için inşaat öncesi hazırlıklar yapmalısınız.

1) Malzemelerin yüzey işlenmesi. Soyulma, gevşeklik, bal tarzı, korozyon vb. gibi bozulmuş beton, demirlenmiş bileşenin yüzeyinden çıkarılmalıdır ve beton yapı katmanı maruz bırakılmalıdır ve yüzey tamir malzemeleri ile onarılmalı ve düzeltilmelidir. Tasarım gereksinimlerine göre çatlakları doldurun veya mühürleyin. Yapıştırılacak betonun yüzeyi cilalanmalı ve pürüzsüz olmalıdır ve beton yapısının yeni yüzeyi tamamen maruz kalana kadar yüzey çöplüğü ve yağ lekeleri gibi kirlilikler çıkarılmalıdır. Köşe macun kurşun açısı ile tedavi edilmeli ve bir kemer şekline cilalanmalıdır. Arkın yarıçapı 20mm'den az olmamalıdır. Beton yüzey temizlenmeli ve kuru tutulmalıdır.

2) Malzemelerin değerlendirilmesi. Ürün üretim departmanı tarafından sağlanan süreç düzenlemelerine uygun olarak düzenleme malzemeleri hazırlayın. Beton yüzeyinin gövdeli parçalarını doldurmak için düzeltme malzemeleri kullanın. Kenar ve köşeler olmamalı. Köşeler düzeltme malzemeleri ile pürüzsüz kemerler haline getirilmelidir. Yarıçap 20mm'den az olmamalıdır. Parmaklar kuruduktan sonra mümkün olan en kısa sürede bir sonraki işleme geçin.

3) Karbon fiber kumaş yapıştırın. Önce karbon fiber kumaşını tasarımın gerektirdiği boyuta göre kesin. İmpregnasyon reçinesi ürün üreticisi tarafından sağlanan teknik düzenlemelere göre hazırlanır ve yapışkan parçaya eşit olarak uygulanır. Karbon fiber kumaşını el ile yapıştırılacak konuma hafifçe basın ve hava baloncuklarını sıkmak için lif yönünde birkaç kez yuvarlamak için özel bir silindir kullanın, böylece impregnasyon reçinesi yuvarlama sırasında karbon fiber kumaşına zarar vermeden tamamen nüfuz edebilir. Çok katmanlı bağlama için yukarıdaki adımları tekrarlayın ve lif yüzeyindeki impregnasyon reçinesi kurumaya dokunduktan sonra mümkün olan en kısa sürede bir sonraki bağlama katmanını uygulayın ve impregnasyon reçinesini son karbon lif kumaş katmanının yüzeyine eşit bir şekilde yayın.

4) Karbon fiber levhasını yapıştırın. Önce karbon fiber levhasını tasarımın gerektirdiği boyuta göre kesin. Ve ürün üreticisi tarafından sağlanan süreç düzenlemelerine göre impregnasyon reçinesi hazırlayın. Karbon fiber levhanın yüzeyini toz olmayana kadar temizleyin. İki katman yapıştırılacağında, alt karbon fiber levhanın her iki tarafı da temiz silinmelidir. Sonra hemen bağlayıcı reçini uygulayın. Reçine katmanı konveks olmalıdır ve ortalama kalınlık 2mm'den az olmamalıdır. El ile bağlanacak pozisyona bağlayıcı reçine ile kaplanan karbon fiber levhasını hafifçe basın ve reçinin yoğun ve boşluklarsız olmasını sağlamak için her iki taraftan da ekstrüde edilmesi için lif yönünde eşit ve pürüzsüz bir şekilde kompakt olmak için kauçuk silindir kullanın. Birden fazla karbon fiber paneli paralel olarak yapıştırıldığında, iki şerit arasındaki boşluk 5mm'den az olmamalıdır. Karbon fiber levhaların iki katmanı yapıştırılması gerekiyorsa, sürekli yapıştırılmalıdır. Derhal yapıştırılamazsa, yapıştırmaya başlamadan önce alt karbon fiber levhası tekrar temizlenmelidir.
