Tek yönlü karbon fiber levha ile proje

2001 yılında Hebei Eyaleti'nin Tangtong Hattı'ndaki Yijing Köprüsü tamir edildi ve güçlendirildi. Yük standartını buhar bir 13'ten artırın ve 60'ı buhar bir 20'ye sürükleyin ve bir 100'ü asın. Köprünün toplam uzunluğu 470m, 33 delik ve üst yapısı basitçe desteklenen T şeklinde bir kiriştir. Bunlar arasında, 5 delikli T kiristinin takviyesi tek yönlü karbon lif levhasını benimser ve etkisi çok iyidir. Yeni malzeme karbon fiber levha köprü takviyesinde geniş beklentilere sahip olacaktır.

Karbon fiber köprü takviyesi için ideal bir malzemedir

Karbon fiber mükemmel mekanik özelliklere sahip yüksek teknoloji malzemesidir ve köprü takviyesi için çok uygundur. Karbon lif, birkaç bin derece yüksek sıcaklıkta özel bir süreçte üretilen yüksek teknoloji ürünü olan lifli bir karbon malzemesidir. Yüksek mukavemet, hafif ağırlık, korozyon direnci, yaşlanma direnci ve istikrarlı fiziksel özellikler gibi birçok avantajına sahiptir. Çekime dayanımı çelikten 7 ila 10 kat daha yüksektir. Bu oranı sadece çelikin dörtte biri. Yijing Köprüsü tarafından köprüyü güçlendirmek için kullanılan karbon fiber levha tam olarak bu nedenle.

Karbon fiber levhanın avantajları aşağıdaki gibi

Asit, alkali ve tuza karşı iyi direnç. Karbon lifi güçlendirilmiş örneklerin gücü, 3 ay boyunca% 10 sülfürik asite batırıldıktan ve 300 saat boyunca doymuş bir 40C kalsiyum hidroksit çözümüne batırıldıktan sonra azalmaz. Güç azalmaz: 35'te. Bir yıl boyunca tuzlu suda ıslandıktan sonra, güç azalmaz.

İyi sıcaklık istikrarı. Karbon fiber levha, mukavemeti değiştirmeden -54-83 derece C koşullarında uzun süre kullanılabilir.

İyi su direnci. 30 gün boyunca 70 derece santigrat suyuna daldırma, güç azalmaz.

Anti-ultraviyole ve anti-yaşlanma. Doğal maruz kalma testinden ve hızlandırılmış maruz kalma testinden sonra, artan maruz kalmadan sonra örneğin performansını değerlendirmek için kızılötesi spektrometri kullanıldı. Karbon fiber levhanın mukavemeti ve bağlama performansının 50 yıl içinde bozulamayacağı ve çekme mukavemeti kaybı bulunmadığı doğrulandı.  .

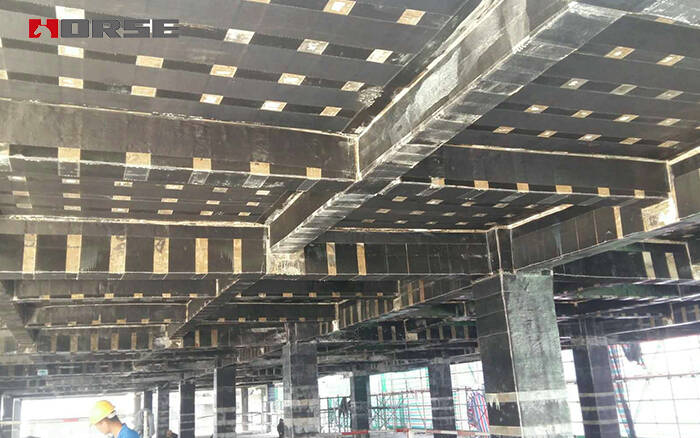

Tek yönlü karbon fiber levha ile takviye yöntemi

Esnek takviye: Tek yönlü karbon fiber levha gerilim altında tarafa bağlanır.

Kesme takviyesi: Kirişin her iki tarafına dikey yapıştırın veya yerle U şeklinde bir döngü oluşturun. Kesme çapları eklemeye eşdeğer.

Çatlak önleyici takviye: çatlakun dikey yönünde yapıştırın.

Sütun merkezi sıkıştırma üyesinin güçlendirilmesi: sütun merkezi halka sarılır ve macunlar.

Kesme duvar takviyesi: Kesme duvarının bir veya her iki tarafına kesim takviyesi yönünde tek yönlü karbon lif levhalarını yapıştırın.

Karbon fiber levha takviye inşaat süreci aşağıdaki gibi. Bileşen yüzey tedavisi-temel katman tedavisi-primer kaplamasının kaplaması-maç düzeltmesi-epoksi reçinenin alt katmanını kaplaması-tek yönlü karbon lif levhasını yapıştırma-epoksi reçinenin üst katmanını kaplaması-sertleştirme-koruyucu kaplama.

Tek yönlü karbon lif levhalar için takviye tasarım önerileri

Beton üyeleri karbon fiber levhalarla güçlendirmek için yeni bir teknolojidir. Karbon fiber levhasının mukavemeti, üretici tarafından sağlanan tasarım değerine göre 0,5 ila 0,8 arasındaki bir azaltma faktörü ile çarpılır.

Gerçek mühendislikte, takviye üyeleri ikincil güçlerdir. Orijinal yapı stresli ise, elemanın bölümünde beton çelik çubukların gerilimi önce takviye edilmeden önce hesaplanmalıdır ve daha sonra düz bir bölüm varsayımına dayanarak analiz edilmeli ve hesaplanmalıdır. Orijinal yapının kuvveti küçükseyse, tasarımın kolaylığı için ortak bir çalışma katsayısı genellikle 0.8-1.0'dur.

Karbon fiber levhanın mukavemetinin tam kullanımını sağlamak için, bağlama arızasının oluşumundan mümkün olduğunca kaçınılmalıdır. Güvenilir performansa sahip yapıştırıcılar seçilmelidir. Artırılmış bileşenlerin beton dayanımı C15'ten az olmamalıdır. Uçlar güvenilir demirleme önlemlerine sahip olmalıdır ve demirleme uzunluğu mümkün olduğunca büyük olmalıdır.

Test tablosu, demirbeton kirişinin sertliğinin demirbeton kirişini güçlendirmek için daha küçük kalınlıktaki karbon lif levhası kullanıldığında az geliştiğini gösterir. Bu nedenle sertlik kontrol edilmelidir.

Karbon fiber levha yapıyı güçlendirmek için kullanıldığında yapı kalitesi özellikle önemlidir, aksi takdirde güçlendirme etkisi büyük ölçüde azalacaktır; karbon fiber levhanın sonu demirlenmelidir.
