Genel bakış

Demerbeton yapıların geleneksel güçlendirilmesi çoğunlukla çelik yapıştırma veya beton ve demirleme çeliğini dış kaynak verme yöntemini benimser, ancak inşaat yöntemi karmaşıktır, hacim büyük ve ağırdır ve inşaat dönemi uzundur. Karbon fiber güçlendirme, demirbeton yapıların güçlendirilmesi için yeni bir teknolojidir. Son zamanlarda yurt içinde ve yurt dışında kabul edilen çatlak yönetimi ve yapısal güçlendirme teknolojilerinden biridir. Bu, yurt içinde ve yurtdışında beton yapıların güçlendirilmesi için yeni bir eğilim haline gelecek. Karbon lif güçlendirme teknolojisinin temel prensipleri, uygulama kapsamı ve inşaat örnekleri aşağıda açıklanmıştır.

Karbon fiber güçlendirme teknolojisinin temel prensipleri

Son derece yüksek çekme mukavemetine sahip karbon lif, epoksi reçine ile kompozit güçlendirilmiş bir levha (tek yönlü sürekli lif levha) içine önceden impregnelendirilir. Yeni bir kompozit gövde oluşturmak için çekme yönünde veya çatlak yönüne diki olarak güçlendirilecek yapıya yapışmak için epoksi reçine yapıştırıcısı kullanın. Güçlendirilmiş karbon levhası ve orijinal güçlendirilmiş beton levhasını birlikte taşıyın, yapının çekme veya kesme direncini artırın ve yapının mukavemetini, sertliğini, çatlama direncini ve esnekliğini artırın.

Karbon fiber levha onarımı ve beton yapı teknolojisinin mühendislikte güçlendirilmesi

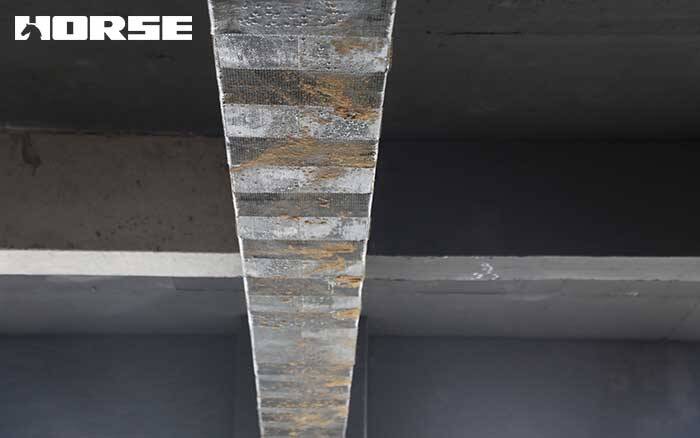

 (1) Kirişler ve levhalar: bütün uzunluğa yapıştırılmış bükme üyesinin gerilim bölgesinde (orta aralığın alt kısmı, sürekli kiriş ve levha desteğinin üst kısmı) güçlendirme. Katman sayısını belirlemek için ihtiyaçlara göre tasarlayın. Gerilim bölgesindeki çatlaklar, çatlakların devamlı genişlemesini kontrol etmek için eklemleri doldurduktan sonra karbon fiber levhalarla mühürlenebilir.

 (2) Kiriş: Kesme güçlendirme-Ana çekme geriliminden kaynaklanan eğik çatlaklar için, karbon fiber levhalar kiriş tarafının dikey eksenine yapıştırılır ve gerekirse tek yönlü fiber levhalar çapraz bağlanabilir.

 (3) Sütunlar ve iskeleler merkezi sıkıştırma, eksantrik sıkıştırma ve yan güç taşıyan üyeler altındadır. merkezi sıkıştırma üyelerinin güçlendirilmesi - beton üzerindeki sıkıştırmayı güçlendirmek ve sıkıştırma dayanımını artırmak için sütunun ortası sarılır. Eksentrik sıkıştırma üyeleri ve sismik güçlendirme - sütun bükme güçlendirme için bütün taraflara boyunlu yapıştırılır. İskele sütununun plastik menteşe alanının esnek güçlendirilmesi. Sütun yan güce maruz kaldığında kesme güçlendirme - sütun uç halkası sarılır (stirrup şifrelemesine eşit). Sismik sütun yapısı ile birleştirilmiş bükme ve kesme güçlendirme esnekliğinin güçlendirilmesi.

 (4) Kesme duvar karbon fiber levhaları, bir veya her iki tarafta kesme güçlendirme yönünde yapıştırılır.

 (5) Sızdırmazlık fonksiyonu - karbon lif levha, karbon lif ve beton bileşenin hizmet ömrünü uzatmak için birlikte çalışmasını sağlamak için dikişe yapıştırılır.

Karbon fiber onarım ve güçlendirme teknolojisinin avantajları

 (1) Güçlendirme ince ve hafiftir ve orijinal yapının boyutunu ve yapının ağırlığını artırmaz. Karbon fiber levhanın çekme mukavemeti aynı kesitte çelik levhanın 7-10 katıdır ve bitmiş levhanın kalınlığı sadece 0.111mm ~ 0.167mm'dir. Bunu, özellikle sınırlı katlı yüksekliklere sahip yerlerde kullanıldığında, beton dış kaynak sağlama güçlendirme yöntemiyle elde etmek zor.

 (2) İnşaat basit ve hızlıdır. Karbon fiber levha doğrudan yapıştırılabilir ve binanın yüzeyine sarılabilir, süreç basit, kabartma ve büyük ölçekli kaldırma ekipmanı gerekmez, inşaat sahası için gereksinimler düşüktür ve dar alan operasyonları için uygundur. İnşaat hızlı ve inşaat süresi kısa. Ayrıca üretim ve tesislerin normal çalışma koşulları altında üretim ve kapatmanın zorlukları ve kayıplarından kaçınmak için inşa edilebilir.

 (3) Deniz, kimya endüstrisinde kullanılan asit, alkali ve tuz ortamlarının korozyon önleyici ve korozyon ortamlarına maruz olan yapılar korunmadan korunabilir. Bu, çelik güçlendirme ve beton güçlendirme dış kaynak yöntemleriyle karşılaştırılmaz.

 (4) Beton yapının çatlaklarını etkili bir şekilde kapatabilir ve yapının hizmet ömrünü uzatabilir.

 (5) Karbon fiber levha çeşitli şekillerde yapılar için uygun, birden fazla katmana yapıştırılabilir ve tamir ve güçlendirme gereksinimlerini tam olarak karşılayabilir.

 (6) Yapıyı bozuk tutmak kolaydır (orijinal şekille yapıştırın). Dış beton yöntemi yapının hacmini arttırırken, sopa çelik güçlendirme yöntemi, özellikle özel şekilli kirişler ve sütunlar için düzensiz şekilli yapıları güçlendirmek daha zordur (örneğin, sıkıntılı kirişler, balık karnı kirişleri, ince ağ I şekilli kirişler ve özel şekilli kirişler). Sütun) vb. Güçlendirme için karbon fiber levhaların kullanımı, orijinal binanın yapısal özelliklerini en büyük ölçüde koruyabilir ve orijinal yapının görünümünü değiştirmez hale getirebilir. Karbon fiber levhanın yüzeyi de boyanması kolaydır ve çevrenin gereksinimlerine uyum sağlamak ve onarım izlerini en aza indirmek için çeşitli kaplamalarla kolayca boyanabilir veya çeşitli levhalara takılabilir.

Proje Genel Bakış

Belli bir bilimsel araştırma binası aslında çerçeve yapısı olan on bir katlı bir binaydı. Sahibinin ihtiyaçları nedeniyle bilimsel araştırma binasının işlevi değiştirilmelidir. Tasarım çizimlerinin gereksinimlerine göre: epoksi reçine malzemesi orijinal yapısal levhanın çatlaklarını onarmak için kullanılır; fonksiyonel değişiklikler nedeniyle ilgili kirişler ve levhalar karbon lif yapıştırarak yapıyı güçlendirmek için kullanılır. Temel bölümünün duvar sütunları dış çelik güçlendirme yöntemi ile güçlendirilir (duvar sütunu güçlendirme yöntemi bırakılır).

İnşaat yöntemi Karbon fiber yapıştırma İnşaat gereksinimleri şunlardır: beton yüzey işlenir, pürüzsüzleştirilir, temizlenir ve sonra primer beton yüzeyine boyanır, karbon fiber kumaş el ile batırılır ve karbon fiber kumaş yapıştırılır. Ve hava ve baloncukları çıkarmak için özel bir araç kullanın ve sonunda yüzeye eşit bir yapışkan katmanı uygulayın.

 (1) Yapıştırılmış karbon lif tasarımının genel bakışı

Beton taban yüzeyinin karbon fiberle tedavisi ve karbon fiberin tam impregnasyonu, karbon fiberin inşaatında zorluklardır. Ayrıca inşaat süresinin zamanında tamamlanabileceğinin anahtarıdır. Bu nedenle, kalite ve miktarın tamamlanmasını sağlamak için inşaat güçlendirilmelidir.

 (2) Karbon fiber yapım süreci yapıştırma

Karbon lifi yapıştırmanın inşaat süreci şunları içerir: inşaat hazırlığı, beton yüzey işlemi, güçlendirilmiş düzeltme harcıyla düzensizliklerin düzeltilmesi ve onarımı, alt reçine hazırlığı ve boyama, yapıştırma reçine hazırlığı, karbon lifi yapıştırma, yüzey koruması.

 (3) Karbon fiber yapım yöntemini yapıştırma

① Beton yüzey işleme: Tasarımın tasarım çizimine göre yapıştırıldığı konumu bulun;

Beton yüzeyi açığa çıkarmak için beton harç yüzeyi katmanını çıkarın. Tahta yüzeyini yapıştırmak için, yeryüzündeki terrazzo'daki olukları kesmek için bir mermer kesici kullanın, harç yüzeyi katmanını çıkarın ve beton yapısının yeni yüzeyi tamamen maruz kalana kadar yağ ve diğer kirlilikleri çıkarmak için bir açı öğütme makinesi kullanın ve betonun karbonlu katmanının tökülmesi gerekir;

Eğer çatlaklar varsa, çatlaklar şişirilmesi ve mühürlenmesi gerekir;

Beton bileşenlerin dış köşelerinde R ~> 20mm kemerini kesmek ve beton yüzeyinin düzensiz parçalarını pürüzsüzleştirmek için bir açı öğütme makinesi kullanın. Beton yüzeyi büyük bir boşaltma, bal tarzı, korozyon ve diğer kusurlara sahipse, dışarı kesilmelidir;

Beton yüzeyindeki toz ve kumu çıkarmak için yüksek basınçlı hava kullanın ve beton yapısının yüzeyini silmek için aseton kullanın;

Primer reçine uygulamadan önce işlenmiş beton yüzeyi kuru ve temiz olmalıdır

Son olarak, işlenmiş yüzeyin düzlük farkını kontrol etmek için 1m düz kenar düzeyi kullanın. Her yöndeki lm aralığındaki maksimum izin verilen fark ±5mm'dir.

② Betonun kısmen yüzey düzeltme işlemi:

Düzelemeyi hazırlayın ve tedarikçi tarafından sağlanan epoksi lateks çamurunun süreç gereksinimlerine göre karıştırın;

Beton yüzeyin içi kısmı bir kazıcı ile doldurulmalı ve düzeltilmelidir ve kenarlar veya köşeler olmamalıdır ve onarılmış yüzey ile beton yüzeyi arasındaki fark 1 mm'yi aşmamalıdır. Köşeleri 20mm'den az bir yarıçapı olan pürüzsüz bir kemere onarmak için düzeltme reçinesi kullanın;

Konsolidasyondan sonra, düzeltme malzemesinin yüzeyi dokunuşa kadar kuru olduktan sonra mümkün olan en kısa sürede bir sonraki inşaat adımı gerçekleştirilir.

③ Temel reçine püskürtün

Ana ajan ve sertleştirme ajanını belirli bir orana göre konteynere koymak için destekleyen alt reçine kullanın ve alt reçine hazırlamak için eşit karıştırın. Her dozu yerindeki gerçek duruma göre belirleyin ve kullanım süresini kesinlikle kontrol edin;

Betonun yüzeyindeki alt reçine katmanını 0,4 mm'den fazla kalınlıkta ve sızıntı, akış veya hava kabarcıkları olmadan eşit bir şekilde kaplamak için bir makaralı fırça kullanın;

Karbon fiber levha, alt reçine parmağı temiz olduktan hemen sonra yapıştırılmalıdır

④ Yapışkan reçine hazırlığı: tedarikçi tarafından sağlanan eşleşen yapışkan reçine kullanın ve oranı A malzemesidir: B malzemesi = 2: 1.

⑤  Karbon fiberi yapıştırın

Karbon fiberi yapıştırmadan önce, yapışma aralığının boyutunu, yüzey şeklini, inşaat ortamını, inşaat süresini, inşaat personelini vb. planlanan bir şekilde hesaplamak gerekir;

Mevcut süreyi aşmamak için uygun miktarda reçine karıştırılmalıdır. Macun reçinesi hazırladıktan sonra, hemen bir makaralı fırça ile eşit olarak uygulayın. Alt katmanın miktarı 500 ~ 600g / m'dir;

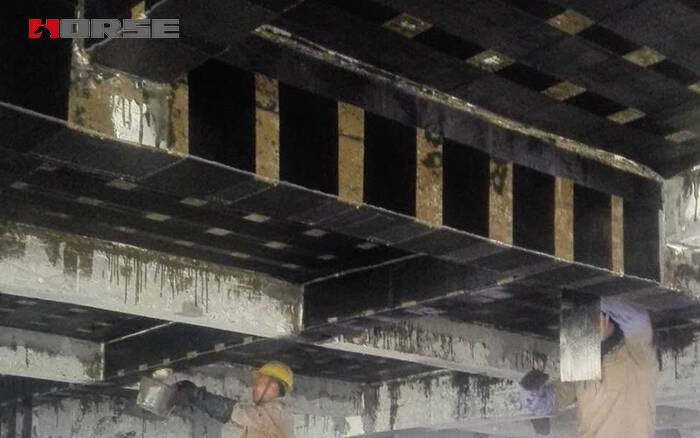

Reçine kaplandıktan sonra, hemen önceden kesilmiş karbon lifi inşaat sahasına yapıştırın ve birkaç kez kauçuk veya plastikle hafifçe kazın.

Bağlantıdan sonra, reçinin ıslanmasına ve baloncukları sıkmasına izin vermek için karbon lif yönünde birkaç kez ileri geri yuvarlamak için bir silindir kullanın;

30 dakika sonra ve 3 saat içinde, alt katmanın reçinesinin doymuş olup olmadığını kontrol edin, ardından lifin yönünde yuvarlama için bir silindir kullanın ve ardından üst katmanın standartına göre boyayın. Üst katman kaplama miktarı 300 ~ 400g / m'dir.

Çok katmanlı yapıştırma sırasında yukarıdaki adımları tek tek tekrarlayın, ancak karbon lifin yüzeyi dokunmalıdır ve ardından karbon lifi bir sonraki katmanı yapıştırmak için uygulamadan önce 12 saat bekleyin; Karbon lifin son katmanının yüzeyi bir bağlayıcı maddelerle eşit bir şekilde kaplanmalıdır.

⑥ Tasarım gereksinimlerine göre karbon fiber levhaların yapıştırma sırası şunlardır:

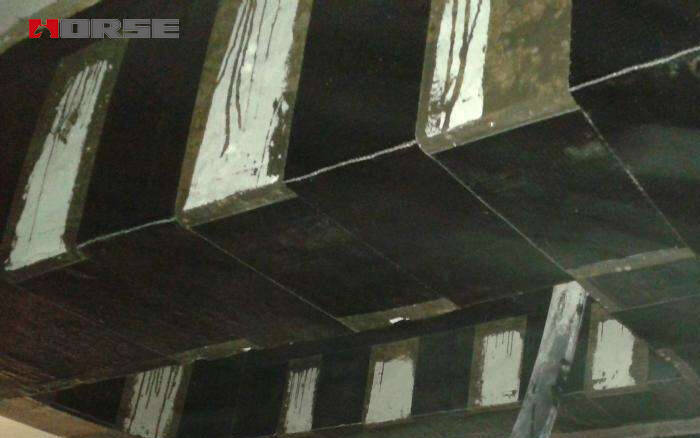

Kiriş yüzeyine bağlı karbon lif, tahta yüzeyine bağlı karbon lifle örtüldüğünde, tahta güçlendirme için kullanılan karbon lif önce yapıştırılır ve ardından kiriş yüzeyini güçlendirmek için kullanılan karbon lif kumaş yapıştırılır. Kirişin altı karbon fiberle güçlendirildiğinde, kiriş önce karbon fiberle güçlendirilir ve sonra fiber halkası bağlanır.

⑦ Yüzey koruması: 1:3 harç kalınlığı 25mm, tahta yüzeyine yapıştırılmış karbon lifi korumak için kullanılır. Harç ve karbon lif levha arasında güvenilir bir bağlantı sağlamak için, yapıştırıcı sertleşmeden önce orta kaba bir kum katmanı sertleyin. Kurutmadan hemen sonra bir sonraki katmanı uygulayın, örneğin 60 dakikadan fazla

Sonuç yorumlar

Karbon fiber güçlendirme, son yıllarda ortaya çıkan yeni bir tedavi ve güçlendirme teknolojisidir. Teknoloji, yüksek çekme mukavemeti, hafif ağırlık, son derece ince kaplama, korozyon direnci ve yorgunluk direnci, kolay kesme, kolay gizleme, geniş uyumluluk ve uygun yapı gibi fiziksel özelliklerle karakterize edilir. Karbon fiber güçlendirme mükemmel teknik etkiler ve ekonomik faydalar gösterir ve gelişim beklentileri çok geniştir. Şu anda ideal çatlak tazminatı önlemlerinden biridir.
