1.Bina yapısının inşaat tasarımının genel bakış güçlendirme

Bilimsel ve makul tasarım, inşaat kalitesini sağlamak için bir ön koşuldur. Bu açıklama, bina yapılarının güçlendirilmesi için hala geçerlidir. Yalnızca inşaatın rasyonelliğini sağlamak için bilimsel bina güçlendirme takviye inşaat tasarımı, bina yapısının güçlendirme takviye kalitesini sağlayabilir. Güçlendirme takviye tasarımı ve inşaatından önce, güçlendirilmiş ve yeniden inşa edilmiş binanın ilgili güçlendirme takviye sorunlarını değerlendirmek gerekir ve değerlendirme, profesyonellik olmadan kaynaklanan yapısal güçlendirme takviye kalite sorunlarının ortaya çıkmasını önlemek için profesyonel bir kuruluş tarafından gerçekleştirilir. Ayrıca, iyi bir yapısal güçlendirme takviye tasarımı da güçlendirme takviye yapısını etkili bir şekilde kontrol edebilir.

Yapısal güçlendirme takviye inşaatı sürecinde, tasarlanmış çizimlere dayanan inşaat, inşaat ilerlemesini etkili bir şekilde sağlayabilir ve inşaat güçlendirme takviyesinin inşaat maliyetini tasarruf edebilir. Bina yapılarının güçlendirilmesi takviye tasarımında iki yön göz önünde bulundurulmalıdır. Bir yandan, güçlendirme inşaatının ekonomik bir bakış açısından uygulanabilirliğini göz önünde bulundurmak gerekir. Güçlendirilmesi ve yeniden inşa edilmesi gereken binalar uzun yıllardır doğal çevrenin erozyonuna dayanmıştır ve yapısal istikrarsızlık sorunu ortaya çıkmıştır. Bu tür bir bina için, güçlendirme ve yeniden inşa maliyetinin ekonomik faydaları ile uyumlu olup olmadığını göz önünde bulundurmak gerekir ve yoksa yeniden planlanması ve tasarlanması gerekir. Öte yandan, güçlendirme takviye tasarımına devam etmeden önce binanın kapsamlı bir soruşturması ve orijinal inşaat birimi ile iletişim kurmak ve koordine etmek gerekir. Güçlendirme takviyesi ve yeniden inşasından kaynaklanan binaya olan hasarı en aza indirin ve binaya ikincil hasar vermek için binanın orijinal yük taşıyan kısmını en büyük ölçüde tutun.

2 Vaka çalışması

 (1) Vaka genel bakış Bir ortaokulda üç katlı bir öğretim binası, toplam alanı yaklaşık 3100 metrekare olan bir çerçeve yapısına aittir. Her parçanın beton dayanıklılığı sınıfları aşağıdaki gibi analiz edilir. Kirişler ve sütunlar C30 betondan yapılmış ve levhalar C25 betondan yapılmıştır. Temel parçası, sütunun altında 2,2 metre gömülü bir derinliğe sahip bağımsız bir temel kullanır. Öğretim binası 2005 yılında tamamlandıktan sonra kullanılmaya başladı. Şimdi fonksiyonel ihtiyaçlar nedeniyle, orijinal yapı temelinde ek bir katman inşa etmek planlanıyor.

 (2) Ek inşaatın uygulanabilirlik analizi

Mevcut binalara katlar eklemek için aşağıdaki gereksinimler karşılanmalıdır. İlk olarak, temel gücü ve deformasyon gereksinimlerini karşılamak gerekir. İkincisi, üst bileşen, taşıma kapasitesi ve normal kullanım sınırının gereksinimlerini karşılamalıdır. Üçüncüsü, eski ve yeni yapıların birlikte çalışması için eski ve yeni yapıların birleştirilmesi sorununu ele almalıyız. Bu üç gereksinim, yapısal muayene, yapısal hesaplama analizi ve yeni inşaat teknolojisi yoluyla kapsamlı bir şekilde gerçekleştirilmelidir. Bunlar arasında, yapısal hesaplama sbsx yazılımı kullanarak gerçekleştirilebilir ve hesaplama sürecinde aşağıdaki varsayımlar yapılır. Merdivenin genel yapısal sertlik üzerindeki etkisi dikkate alınmaz. Yeni ve eski yapısal bileşenler entegre yerde döküm modeline göre göz önüne alınır. Bir katman ekledikten sonra, alt katmanın köşe konumu sütunu hariç bileşenlerin çoğu gereksinimleri karşılayabilir. Yeni zeminin kullanım fonksiyonundan etkilenen bazı katlardaki yük nispeten büyük ve üç katlı zemin kiristinin taşıma kapasitesi gereksinimleri karşılayamaz. Bu nedenle, katman ekleme sürecinde yukarıda bahsedilen bileşenler güçlendirilmelidir. Aynı zamanda, orijinal yapı temelini ve ana yapıyı gözlemlemek gerekir ve sonuç gösterir. Orijinal binanın kirişleri, sütunları, levhaları ve diğer bileşenlerinin güçlendirme takviyeleri sayısı ve çelik çubukların kesit boyutları gereksinimleri karşılıyor ve beton bileşenlerin görünümü nispeten tamamdır. Vakfın eşitsiz yerleşimi gibi sorunlar yoktur. Yapının hesaplama sonuçlarıyla entegre edilir ve analiz edilir, bu da orijinal bina temelinin doğrudan takviyelemeyi güçlendirmeden kullanılabileceğini kanıtlar.

(3) Yapısal güçlendirme takviye planı

Güçlendirme takviye şeması şunlardır:

 (3.1) Yeni inşa edilen zeminin sütun güçlendirme takviyesi, sondaj ve ekim güçlendirme takviye teknolojisi ile güçlendirilmelidir. Çelik çubuklar doğrudan orijinal sütunun düğümlerinden çıkarılır, alt sütun kesiti arttırarak güçlendirilir ve güç taşıyan çelik çubuklar orijinal üyelere eklenir.

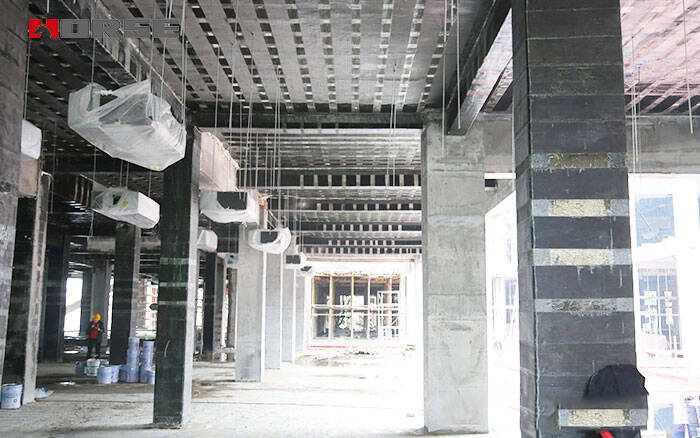

 (3.2) Aynı zamanda, dışarıya beton dökün ve orijinal binanın üç katmanlı kirişlerini güçlendirmek için karbon fiber kumaş kullanın.

Özel yöntem aşağıdaki gibidir: alt katman sütunu artan bölüm yöntemi ile güçlendirilir ve sütun bölümü orijinal 400 * 400 mm'den 500 * 500 mm'ye arttırılır. Uzunluk gerilim çubukları dikim çubukları tekniğini kullanır, temele alt demirleme uzunluğu daha büyük olmalıdır: 20d ve açık uzunluk 50d'den büyük olmalıdır ve 2000 mm'den fazla olmalıdır ve uzunluk çubukları iki toparda kaynaklanmalıdır. Aynı zamanda, çapa bağları sütunun yüksekliği boyunca dört tarafta, 10 mm çapı, 600 mm aralığı ve 15 d implantasyon derinliği ile düzenlendi. Kirişi güçlendirmek için karbon fiber güçlendirme takviye şemasını kullanın, HM serisi karbon fiber levhasını seçin. Elastik modülü 235000MPa, izin verilen çekme gerilimi 0.01'den az, nihai çekme gerilimi 0.015'den az, tek katman kalınlığı 0.167mm ve çekme dayanımı 3100 ile 3800MPa arasındadır.

Yukarıdaki yöntemlerle öğretim binası güçlendirildi ve kullanıma sunuldu. Gözlemden sonra, güçlendirme takviye etkisi iyidir, bu da istikrar ve güvenlik gereksinimlerini karşılayabilir.
