CFRP levhaları ile kesme için beton kirişlerin güçlendirilmesi
CFRP levhaları ile kesme için beton kirişlerin güçlendirilmesi
Kesme takviye formu ve yönü CFRP levhaları güçlendirilmiş kiriş
Kiriş kesme takviyesi için CFRP levha takviyesi, kirişlerin kesme takviyesi için karbon lifi benimser. Karbon fiber L şeklinde plaka kabul edilmiştir. Esasen aşağıdaki takviye formları vardır: kapalı macun; U şeklinde macun; yan macunu. Çeşitli takviye yöntemlerinin özellikleri Tablo 1'de gösterilmiştir.
Takviye formu
Kapalı macun
U şeklinde macun
Yan macun
Takviye özellikleri
CFRP levhası kesit boyunca kapatılır ve yapıştırılır ve basınç yüzeyinde yeterli bir örtük uzunluğu olmalıdır. Basınç yüzeyinde yuvarlama, karbon lif ve beton arasındaki göreli deformasyonu lif yönünde en aza indirmektir. Basınç yüzeyi örtülemediğinde, gerilim yüzeyinde de örtülebilir.
U şeklindeki macunun üç tarafı sürekli lifler olmalıdır, genellikle iki taraf ve bir gerilim tarafı. Bu mümkün değilse, iki taraf ve bir basınç tarafı da olabilir.
CFRP levha sadece bileşenin iki tarafına (kesilmiş yüzey) yapıştırılır.
Avantajı
En az demirleme başarısızlığına eğilimli, en etkili ve esnik güçlendirilmiş karbon lif için mekanik bir demir olarak kullanılabilir.
U şeklinde alt çapa bahçesi daha iyidir ve soyma hasarına eğilimli değildir ve daha etkilidir. Karbon lifi bükmek ve güçlendirmek için mekanik bir çapa olarak kullanılabilir. Elde edilmesi en kolaydır ve kesme kapasitesinde daha az iyileşme gerektiren bileşenler için karbon lif kaydedilebilir.
Karbon lifi bükmek ve güçlendirmek için mekanik bir çapa olarak kullanılabilir. Elde edilmesi en kolaydır ve kesme kapasitesinde daha az iyileşme gerektiren bileşenler için karbon lif kaydedilebilir.
dezavantajı
Işın elde etmek imkansız veya zor
U şeklinde karbon lifin serbest ucu mekanik demirleme gerektirebilir.
Soyma hasarına eğilimli, etki kapalı macun ve u şeklinde macun kadar iyi değildir.
Ek
Köşelerdeki stres konsantrasyonundan kaçınmak ve CFRP levha hasarına veya soyulmasına neden olmak için, bileşenlerin köşeleri fileye kadar cilalanmalı ve filenin dış yüzeyinin yarıçapı 20mm'den az olmamalıdır. U şeklinde ve yan yapışkanlık için, karbon lifin serbest ucu gerekirse düzgün demirlenmelidir
CFRP levha takviye yönü
Karbon lif için üç bağlama yönü vardır
① Dikey yön: Lif yönü bileşenin eksenine dik.
②45 derece yönü: lif yönü ve bileşenin ekseni 45 derece bir açı oluşturur.
③ İki yönlü yapıştırma (45 derece ve 135 derece): Elyaf yönü bileşenin ekseni ile 45 derece ve 135 derecedir.
Farklı lif yönleri ile takviylemenin avantajları ve dezavantajları Tablo'da gösterilmiştir.

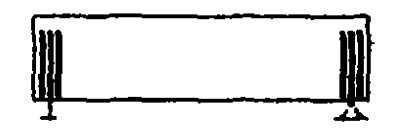

① Dikey yön: Lif yönü bileşenin eksenine dik.
avantaj: Her iki kesme gücü için etkili elde etmek en kolay
dezavantaj: Diyagonal çatlak kontrolü kadar etkili değil

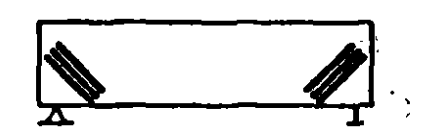

②45 derece yönü: lif yönü ve bileşenin ekseni 45 derece bir açı oluşturur.
avantaj: Kesme çatlak kontrolü için etkili
dezavantaj: Tek yönlü lif kumaş ile U şeklinde macun ve kapalı macun elde etmek imkansızdır

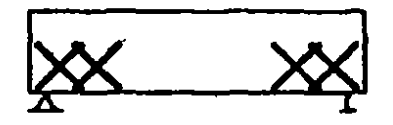

③ İki yönlü yapıştırma (45 derece ve 135 derece): Elyaf yönü bileşenin ekseni ile 45 derece ve 135 derecedir.
avantaj: Çatlak kontrolü için en etkili, her iki yönde de kesme kuvvetleri için etkili
dezavantaj: Maksimum lif tüketimi
CFRP levha takviye mekanizması

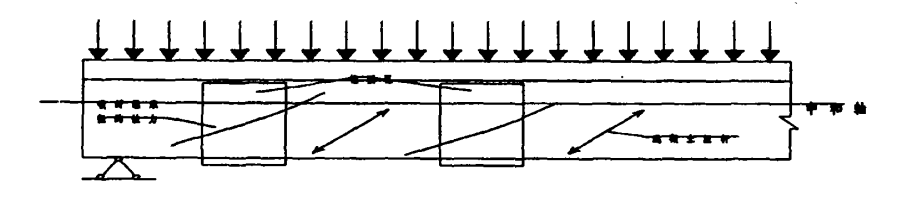

Şekil 1'de gösterildiği gibi, kesme direnci için kirişleri güçlendirmek için CFRP levhasını kullanma mekanizması esas olarak aşağıdaki noktalara sahiptir:
① CFRP levha, çekme gücünü taşıyan ek bir çarpıcı olarak hareket eder.
② Diagonal çatlaklar arasındaki beton, diagonal bir kravat çubuğu oluşturur.
③ CFRP levha nötr eksenin üstündeki sıkıştırma bölgesinde demirlenir veya etkili bir şekilde kesmeye direnen ek demirleme ile kapalı bir halka oluşturulur.
CFRP levha takviyesinin temel prensipleri
CFRP levhasının lif yönü bileşenin eksenli yönüne diki olmalıdır. Kapalı macun formu tercih edilmeli ve u şeklinde macun kiriş gövdesine tercih edilmelidir. CFRP levha şeritlerde düzenlendiğinde, net aralık maksimum stirrup aralığının 0,7 katından büyük olmamalı ve şerit sayısı bir katman olmalıdır. U şeklinde yapışkanın ve yan yapışkanın yapışkanlık yüksekliği bileşen bölümünün yüksekliği olmalıdır.
