1 Proje Genel Bakış

Zhongshan Eski Şehir, Guangdong'daki bir binanın ana gövdesi, 3 m yüksekliği ve tuğla duvar taşıma kapasitesi olan 5 katlı karışık bir yapıdır. Bina alanı 996 metrekaredir. Uzun süre bozulması nedeniyle, tüm tuğla eklem harcı ciddi bir şekilde tozlandı, çatı ve duvarlar birçok yerde sızdı, bazı koridorların beton kilit kirişleri patladı ve çelik çubuklar koroze edildi. Duvarda büyüyen büyük ağaçlar var, çok sayıda ağaç kökleri tuğla eklemlerine büyür, taşlar ciddi hasar görmekte ve deforme edilmekte ve genel sertlik yetersizdir. Ev güvenliği değerlendirmesi, binanın tasarım kodunda belirtilen bina hizmet ömrüne yakın olduğunu, yapı malzemelerinin ciddi bozulduğunu ve evin tehlikeli bir durumda olduğunu gösterir. Derhal durdurulmalı ve yerinde bakım yapılmalıdır. Takviye onarımı veya derhal çözülmesi önerilir.

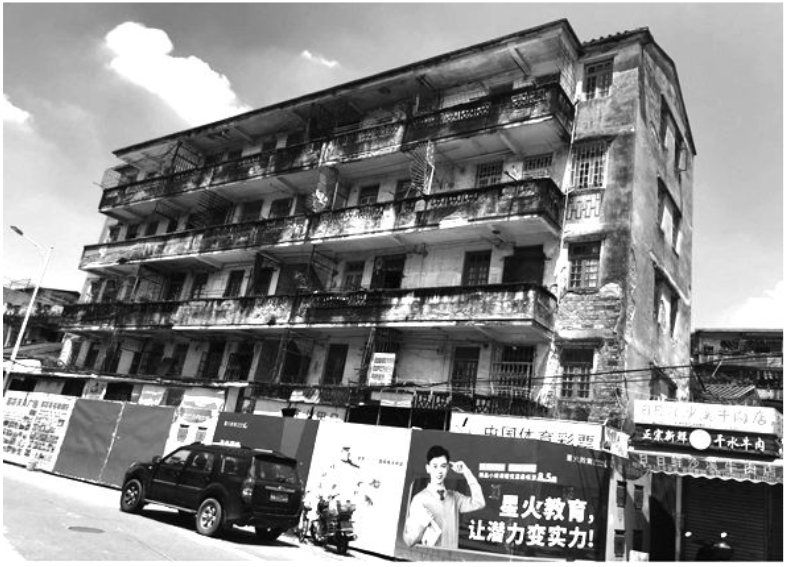

Takviyelemeden önce

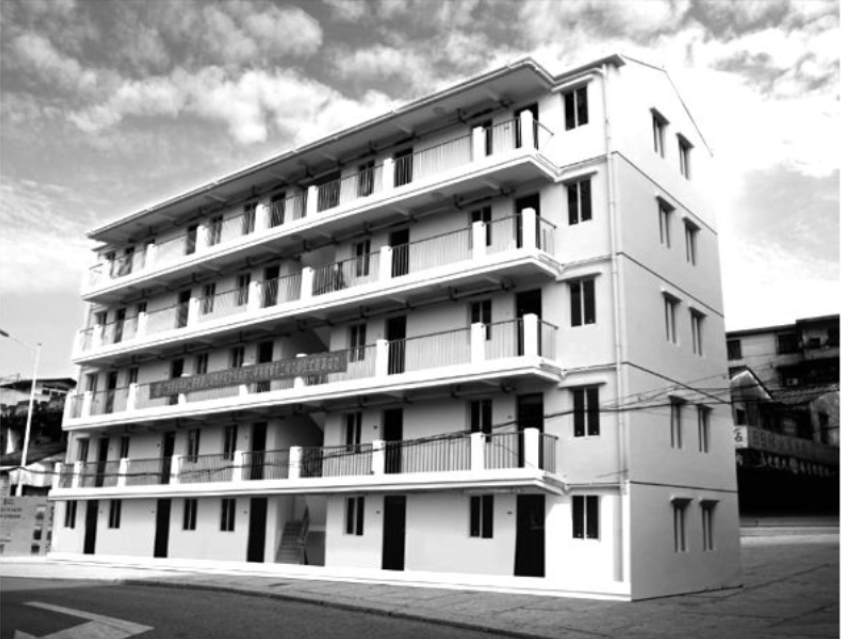

Takviye sonrası

2 Anahtar parçaların takviye ve onarım yöntemleri ve inşaat teknik noktaları

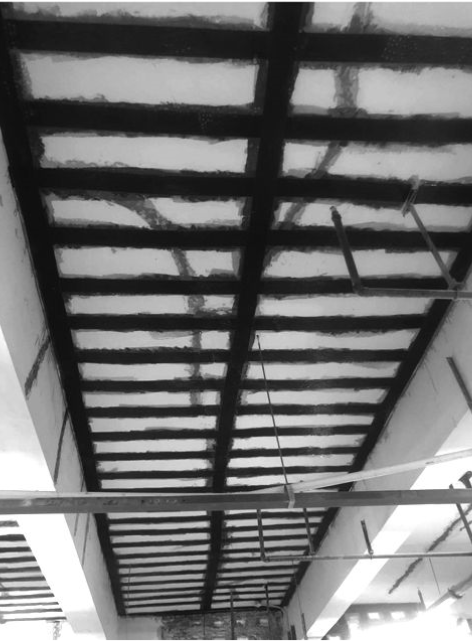

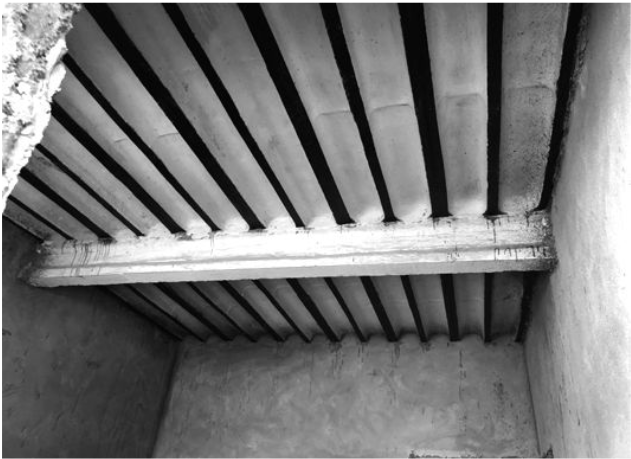

2.1 Zemin levhasını güçlendirmek için karbon fiber kumaş benimseyin

Bina, banyo, mutfak ve balkonun yerde döküm edilmiş yapısal levhalar olduğu ve diğerlerinin önceden hazırlanmış beton levhalar olduğu bir duvar karışık yapısıdır. Bu projenin temel takviye parçaları, yerde döküm edilmiş yapısal levhalar ve önhazırlanmış beton levhalardır. Yapısal güvenlik ve takviye kalitesini sağlamak için, önemli yerlerde önceden hazırlanmış beton levhaların takviylenmesi özellikle önemlidir. Ayrıca, prefabrik levhanın güçlendirilmiş alanı aşırı titreşimi önlemek için kısmen desteklenir.

①  Kesme altında bileşeni güçlendirmek için kapalı macun, U şeklinde macun veya yan macun kullanın ve lif yönü bileşen eksenine diki olmalıdır.

② Karbon lif kumaşının lif yönündeki kucak uzunluğu 50mm'den az olmamalıdır. Birden fazla veya birden fazla karbon fiber kumaş katmanı takviye için kullanıldığında, her veya her bir karbon fiber kumaş katmanının üst üste geçen pozisyonları aşamalı olarak değiştirilir.

③ Karbon fiber kumaşını tasarımın gerektirdiği boyuta göre kesin; impregnasyon reçinesini ürün üreticisi tarafından sağlanan süreç düzenlemelerine göre hazırlayın ve yapışkan parçaya eşit olarak uygulayın. El ile yapıştırılacak pozisyona hafifçe karbon fiber kumaşına basın ve baloncukları sıkmak için fiber yönünde birkaç kez yuvarlamak için özel bir silindir kullanın, böylece impregnasyon reçinesi karbon fiber kumaşına tam olarak nüfuz edebilir ve karbon fiber kumaş yuvarlama sırasında hasar görmemelidir. Çok katmanlı yapıştırma için yukarıdaki adımlar tekrarlanmalı ve bir sonraki katman, lif yüzeyindeki impregnasyon reçinesi kuruduktan sonra mümkün olan en kısa sürede yapıştırılmalıdır. İmpregnasyon reçinesi, son karbon lif kumaşının yüzeyine eşit bir şekilde yayılmalıdır ve mung fasulyesi kumu yüzeye yapıştırılmalıdır.

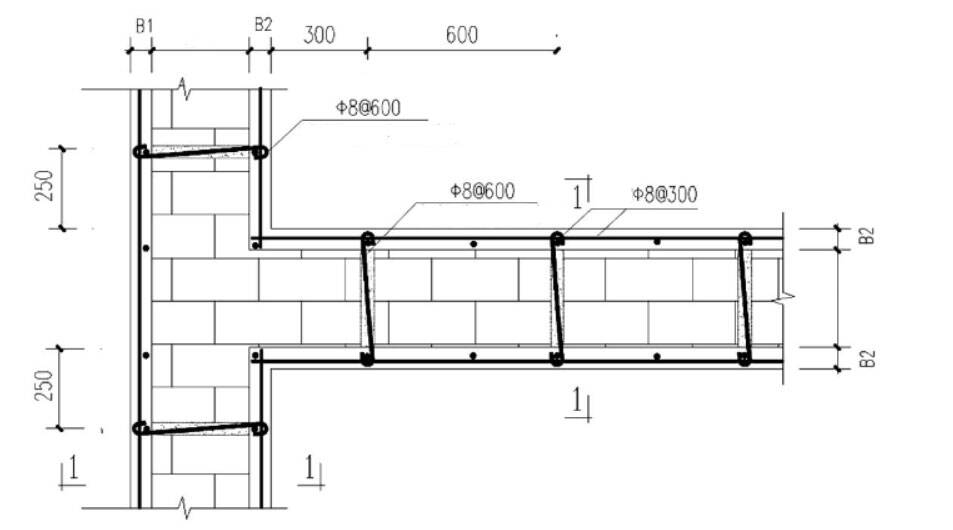

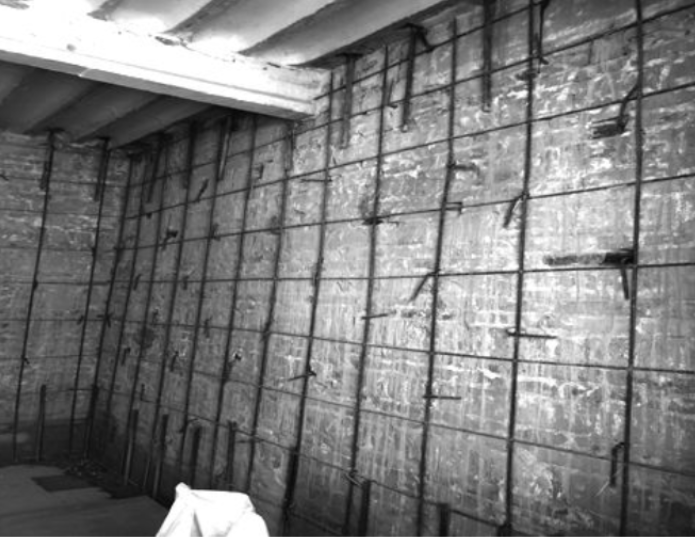

2.2 Çift taraflı çelik örgü kontrplak duvar takviyesi kullanarak orijinal yük taşıyan duvarı güçlendirin

Yapının ana yük taşıyan bileşeni duvardur ve duvar takviyesi için gereksinimler de çok sıkıdır. Bina uzun bir geçmişe sahip eski binalarla çevrildiği için, duvar takviyesi inşaatının çalışma yüzü çok dar ve çalışması zor. Yapısal güvenliği sağlamak için, anahtar yerlerdeki duvar takviyesinin kalitesi son derece önemlidir.

Özet

Bina 40 yıldan fazla bir süredir kullanılmaktadır. Bazı koridorların beton kilit kirişleri patladı, çelik çubuklar koroze edildi, zemindeki beton önhazırlanmış levhaların çoğu deforme edildi ve teslim pozisyonlarında açık çatlaklar ortaya çıktı ve genel sertlik yetersizdi. Duvarların ve kilit kirişlerinin taşıma kapasitesi artık kullanım gereksinimlerini karşılamıyor, bu nedenle duvarların takviye inşaatı bu takviye ve onarım projesinin en önemli önceliğidir. Proje güçlendirildikten ve onarıldıktan sonra binanın hizmet ömrü 30 yıl uzatılabilir.
