Proje Genel Bakış

Bu proje, bir elektrik santralinde elektrikli bir yağıtıcının yükseltme ve dönüşüm projesidir. Elektrik santrali, Chongqing Şehri'nin Jiangjin Bölgesi'nde yer almaktadır. Sesmik güçlendirme yoğunluğu 6 derecedir. Tasarılan sismik grup ilk gruptur ve temel tasarım sınıfı B. ±0.000m, elektrostatik precipitatörün aynı orijinal yapı çizimini alır ve mutlak yükseklik 206.00m'dir. Orijinal elektrostatik precipitatör desteğinin temel biçimi, delikli bir yığındır, yığın gövdesinin çapı 600mm'dir, yığının ucundaki yatak katmanı orta derecede havalandırılmış kumlu çamur taşıdır ve tek bir yığının dikey yatak kapasitesinin karakteristik değeri 1400kN'dir. Orijinal elektrostatik precipitatör destek sütununun ve kapağının beton mukavemeti C25'tir. Orijinal elektrostatik precipitatörün yüksekliğini artırmak ve orijinal elektrostatik precipitatörün arkasına 2 elektrik alanı eklemek önerilir, yük artacak ve yük pozisyonu değişecektir.

Orijinal elektrostatik precipitatörün temelini yeniden kontrol edin. Yeniden kontrol edilen hesaplama sonuçlarına göre, orijinal 2 yığınlı kapak temelinin dikey taşıma kapasitesi PC3, PC17, PC18 ve PC19 gereksinimleri karşılamıyor ve güçlendirilmelidir.

Temel güçlendirme planı

Orijinal temel sıkılmış bir yığın temeli olduğundan, temel yeni bir yığın temeli ile güçlendirilmelidir. Mevcut binaların (yapıların) etkisi nedeniyle, statik basınç, çekiç ve titreşim gibi yığın şekillendirme makineleri ve ekipmanları siteye giremez ve önceden hazırlanmış yığın temelleri inşa edilemez. Bu projenin toprak katmanının özellikleri ile birlikte, yeraltı su nispeten zayıf ve manuel kazma koşulları daha iyidir, bu yüzden tasarım orijinal temeli güçlendirmek için manuel kazma ve döküm yığınları kullanır.

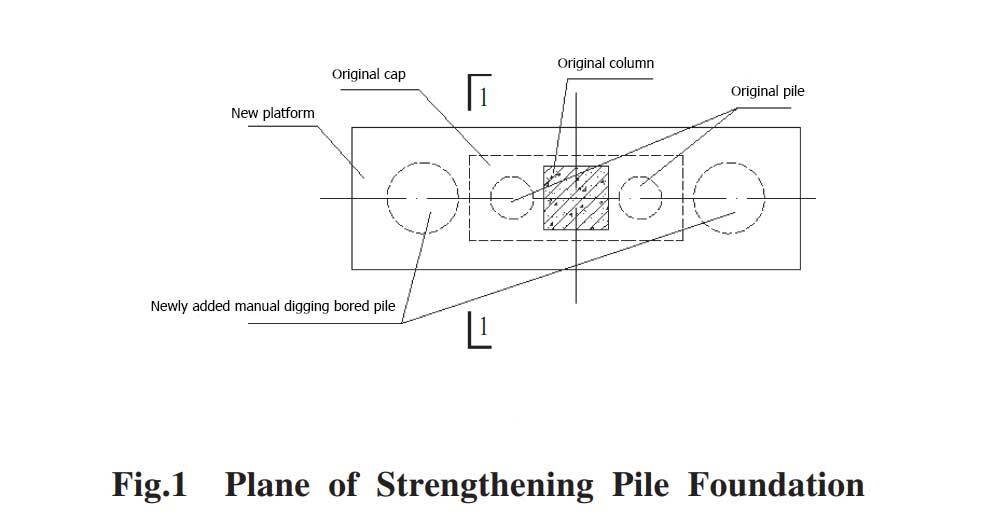

Özel takviye yöntemi, orijinal iki yığın kapağı temelinin her ucuna manuel bir kazma ve doldurma yığını eklemektir. Yeni eklenen manuel kazma yerde döküm yığınının çapı 1000 mm'dir ve yığının sonundaki destekleyici toprak katmanı orta derecede hava altına geçmiş kumlu çamur taşıdır. Hesaplama sonuçlarına göre, tek bir yığının dikey taşıma kapasitesinin karakteristik değeri 1700kN'dir. Orijinal demirbeton platformunun çevresi ve üst kısmı yeni demirbeton platformla kaplanmalıdır. Yeni eklenen demirbeton platformu, yeni temel yığınlarını orijinal demirbeton platformu ve sütunla etkili bir şekilde bağlayacaktır (Şekil 1'e bakın). Yeni eklenen manuel kazma ve döküm yığınları ve kapakları, C30 mukavemet sınıfına sahip betondan yapılmıştır. Yeni eklenen platformun uzunluk takviyesi ve dış çarpı HRB400 sınıfı çelik çubuklardır ve iç çarpılar HRB335 sınıfı çelik çubuklardır.

Sonuç

Yenileme projesi 2015 yılında tamamlandıktan ve kabul edildikten sonra kullanıma girdi ve yapı iyi durumda ve kullanım gereksinimlerini karşılıyor.
