1. İnşaat hazırlığı ve ölçüm hattı

 (1) Sitenin gerçek topografisine göre, bir tesis mühendisliği platformu inşa etmek, gerilim çekimi ve yağ ölçeğini kalibre etmek ve karbon fiber plakasında tüm ilgili deneyler yapmak için iskele ve süspansiyon kullanın.

 (2) Kirişin alt plakasını tasarım çizimlerine göre kaldırın ve hattı gerçekleştirmek için mürekkep çeşmesini kullanın ve ardından çelik çubuğun konumunu doğrulamak, çizgi konumunu incelemek ve her iki ucundaki karbon fiber plakasının ve çapaların konumunu belirlemek için çelik çubuğun yerleştiricisini kullanın.

2. Kiriş yüzey tedavisi

Beton tabanın yüzeyini cilalayın ve beton tabanın yüzey düzlüğünü sağlayın. Düzlük <5mm/2m uzunluğunun gereksinimlerini karşılamazsa, beton taban katmanını epoksi onarım yapıştırıcısı ile düzeltmek gerekir.

Beton taban katmanının yüzeyini, yapışkan yüzeyin düz ve tozsuz olmasını sağlamak için bir süpürge veya üfleyici ile tedavi edin. Temel taban tedavisinde, yapıya en az hasar vermek için yapısal betonda oluklar veya delikler kesmek kesinlikle yasaktır.

3 sondaj

Çapa cıvataları, tasarımın önceden belirlenmiş konumuna göre kiriş gövdesinin beton yüzeyinde delikler delmek için darbe matkapları ile yerleştirilir, kimyasal yapıştırıcılar kurulur ve yüksek mukavemetli paslanmaz çelik çapa cıvataları dikilir. Sıradan karbon çeliğinin kullanımı kesinlikle yasaktır. Çapa cıvatasının delik çapı, kiriş yapısına en az hasar vermek için 22 mm'den büyük olmamalıdır.

4 Gerilim ucu ve sabit ucu destek koltuğu kurun

İmplant edilmiş çapa cıvatası tasarım gücüne ulaştıktan sonra sabit bölüm ve gerilim bölümü destek koltuğunu yükleyin, destek koltuğu kelepçesi ve beton yüzeyine özel epoksi yapıştırıcı uygulayın ve cıvatayı sıkıştırın.

5 Karbon fiber plakası boşaltılır, temizlenir ve yerinde yapıştırılır

Tasarım gereksinimlerine ve yerinde ölçülen uzunluğa göre, karbon fiber plakanın boşaltma uzunluğu bu mesafeye göre belirlenir (boşaltma uzunluğu çekme uzunluğunu dikkate almalıdır). Sonra malzemeyi yerinde kesin, yani karbon fiber plakasını yerinde kesin ve karbon fiber plakasının her iki ucunu aseton ile temizleyin. Aynı zamanda, özel hızlı yapıştırıcı hazırlanır. Ve hazırlanmış özel hızlı yapıştırma yapıştırıcısını uçuna uygulayın. Dalga çapasının üst ve alt dalga diş plakalarını hızlı bir şekilde kapatın ve dalga çapasını hemen sıkıştırın. Hızlı yapıştırma yapışkanı yaklaşık 1 ila 5 dakika içinde katlanacağından, dalga çapasının bağlanması bu süre içinde tamamlanmalıdır.

6 Gerginlik makinesi sabitleme ve karbon fiber plakanın hızlı gerilim öncesi gerginliği

 (1) Çapa plakasını önceden sabitleyin, gerilim ünitesini çapa plakasına sabitleyin ve hidrolik silindiri yerleştirin.

 (2) Hidrolik silindirin orta çizgisinin karbon fiber plakanın orta çizgisi ile çarptığından emin olun ve hidrolik silindiri gerginlik için gerginlik ucuna yerleştirin. Önce karbon fiber plakasını düz yapmak için karbon fiber plakasına% 10 gerilim uygulayın. Gerilim uç fikstürünün başlangıç konumunu kaydedin ve her parçanın konumunu tekrar kontrol edin.

 (3) Karbon fiber plakasını% 20 ve% 60 gerilim ile önceden gerildirin ve her seviye arasında 5 dakika boyunca yükü tutun. Gerilme süreci sırasında karbon fiber plakanın uzunlama değerini herhangi bir zamanda kontrol edin, gerilme hızını kesinlikle kontrol edin ve yavaş, eşit ve istikrarlı gerektirin.

 (4) Ön gerilim% 100'e uygulandığında karbon lif plakanın çekme uzunluğunu yeniden inceleyin ve yükü 5 dakika tutayın. Gerilme kontrol gerilimi 1000MPa'dır ve kontrol gerilimi 6 ‰dir.

7 Karbon fiber plakanın üst basınç yapıştırması

Karbon fiber plakanın önceden gerildikten sonra kirişin altına yapışmasını sağlamak için, karbon fiber plakanın gerilmesinden önce, karbon fiber plakanın yapışkan yüzeyine karbon fiber plakanın özel yapışkan yapışkanı uygulanır. Karbon fiber plakası önceden belirlenmiş bir tonaja uzandıktan sonra, çapa somunu kilitleyin ve ardından karbon fiber plakasını kirişin altına belirli bir aralıkta bir sıkıştırma plakası ile basın ve yapıştırın. Bağlantı etkisini sağlamak için, karbon fiber plaka bağlantı yapıştırıcısının presleme süreci sırasında düzgün bir şekilde ekstrüde edilmesi gerekir.

8 gerginlik ekipmanı kaldırma

Yapışkan sertleştirildikten sonra, yani yaklaşık 24 saat sonra (25 ° C'de; sıcaklık düşük ise, sertleştirme süresi uygun şekilde uzatılabilir), gerilim ünitesi ve kelepçe ünitesi çıkarılabilir. Çıkarıldıktan sonra, aşırı karbon fiber plakasını ve çapa cıvatasının ucunu kesin. Gerginleme makinesi çıkarıldıktan sonra, sadece karbon fiber plakası, yapıştırıcı plaka yapıştırıcı, çapa plakası ve çapa cıvataları, takviylemeden sonra yapının kendi ağırlığında asgari artışı sağlamak için yapıda bırakılır; gerginlik makinesini yapıya kalıcı olarak sabitlemek kesinlikle yasaktır.

9 Boyalı koruyucu karbon fiber levha ve çapalar

Çapanın yüzeyini ve karbon fiber plakasını uzun süre pas ve pas gibi hasarları önlemek için tasarım gereksinimlerine göre polimer harçla fırçalayın.

Sonuç

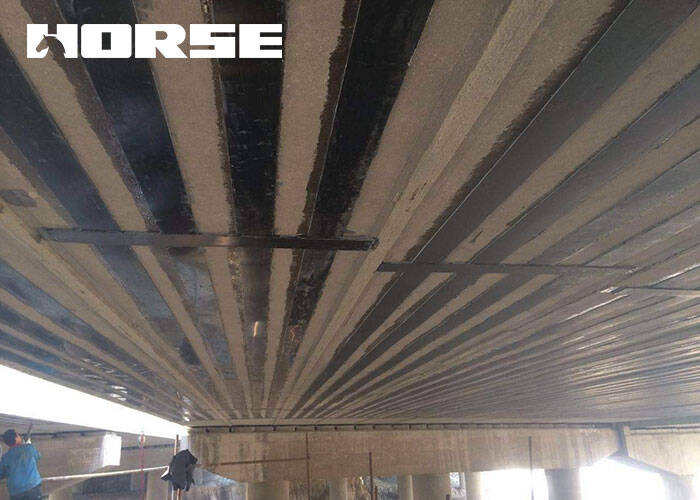

Köprü kiriş gövdesini güçlendirmek için önceden gerilmiş karbon fiber plaka teknolojisinin kullanımı, bu teknoloji dış önceden gerilmiş karbon fiber plaka takviye teknolojisini kullanır, aşağıdaki avantajlara sahiptir. İnşaat süresi kısadır, kiriş gövdesine ikincil hasar küçüktür, malzeme hafiftir, kiriş gövdesine ek yük küçüktür, inşaat ekipmanları uygundur, inşaat kalitesi kontrol edilmesi kolaydır ve ekonomik ve çevre koruması için ideal bir malzemedir.

Otoyol köprü onarımı ve takviye inşaatında, dış önceden gerilmiş karbon fiber plakası kirişi güçlendirmek için kullanılır. Tekrarlanan araştırmalardan ve pratikte sürekli özetlerden sonra, kirişi güçlendirmek için dış önceden gerilmiş karbon fiber plakanın yan çatlakları için bir dizi inşaat yöntemi yavaş yavaş oluşturulmuştur. Uygulama, bu inşaat yönteminin iyi ekonomik ve sosyal faydalara sahip olduğunu kanıtlamıştır.
