Son yıllarda, köprü levhasının genel sertliğini ve yük taşıma kapasitesini iyileştirebilen önceden gerilmiş karbon fiber levhaları ters olarak gerdirerek köprü tabanını güçlendirme modu ortaya çıktı. Ön gerilmiş karbon fiber plaka takviye teknolojisinin hızlı gelişimi ile, uygulamasında giderek daha fazla sorun var. Ön gerilmiş karbon fiber plaka takviye teknolojisinin beklenen iyi takviye etkisini gerçekten elde edebileceği, takviye sisteminin mükemmel ve makul olup olmadığına bağlıdır. Otoyol köprüleri için önceden gerilmiş karbon fiber plaka takviye teknolojisi son yıllarda giderek daha fazla dikkat çekti ve ülke çapında uygulama vakaları yıldan yıla arttı. Bu, köprü takviye teknolojisinin gelişimi için büyük öneme sahiptir.

Gerilim Çapa Sistemi Genel Bakış

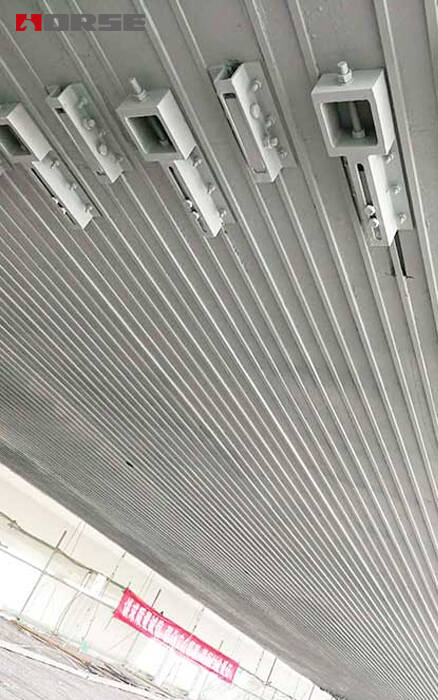

Çapa sistemi, önceden yüklenmiş karbon fiber plakasını takviye nesnesi (beton kiriş) ile organik olarak birleştiren bileşen sisteminin genel terimidir ve karbon fiber plakası ile takviye beton kiriş arasındaki bağlantı ve güç iletimi için anahtar cihazdır. Şu anda mühendislik uygulamalarındaki demirleme sistemi genellikle iki bölüme ayrılır: demirleme ve demirleme cihazları. Çapa, önceden gerilmiş karbon fiber plakasını sıkmak için kullanılan bir bileşendir; demirleme cihazı, demiri demirleme beton kirişesine sabitleyen bir bileşendir.

1.1 Çapların genel bakışı

Ön gerilmiş karbon fiber plaka takviye yapısında, çapaların (karbon fiber plakanın son yapısı) seçimi çok önemlidir ve bu da dış öngerilimin başarıyla uygulanabileceğini doğrudan belirler. Çapanın özelliklerine dayanarak, yüksek mukavemete sahip olmalı ve yeterince büyük bir tonajın çekme gerilimine dayanabilmeli. Aynı zamanda, karbon fiber plakasının soyma hasarı görünmemesini sağlamak için karbon fiber plakasını etkili bir şekilde sıkıştırabilir. Şu anda, pratik mühendislik uygulamalarında, karbon fiber plaka çapaları genellikle sıkıştırma yöntemine göre ekstrüzyon çapalarına ve klip çapalarına bölünür. Bunlar arasında, ekstrüzyon çapaları esas olarak iskele çapaları, düz çapaları ve dalga çapaları içerir.

 (1) Dalga çapaları.

Dalga çapaları sıkma çapalarının tipik bir temsilcisidir. Çapa esas olarak alt çelik levha, üst çelik levha ve bir çapa cıvatası ile yapılır. Prensip, karbon levhasını sürtünme (cıvata tarafından sağlanan sıkma gücü tarafından üretilen) ve yapışkan güç (karbon çekirdek levhası ile üst ve alt çelik levhalar arasındaki kolloid) yoluyla etkili bir şekilde sıkmaktır. Bu nedenle, demirleme, ters kesme gücünün konsantre bir etkisi üretmez ve zayıf kesme direnci olan karbon lif levhalara iyi uygulanabilirdir. Ayrıca, bu tür oluklu çapa, üst ve alt çelik levhaların iç tarafını akıllıca oluklu bir iplik tasarımına değiştirir ve üst ve alt çelik levhaların diş desenlerinin tutarlı olmasını sağlar. Karbon fiber levha ve çelik levhanın eylem alanını etkili bir şekilde genişletin ve demirleme etkisini geliştirin

 (2) Klip çapaları.

Klip çapa esasen üst ve alt klipler ve çapa plakaları ile yapılır. Prensip, çelik iplik gerildikten sonra klipin demirlenmesinin ilgili teknolojisine dayanır. Yani, karbon fiber plakanın gerginliği yardımıyla, sıkıştırma parçası etkili bir şekilde ilgili demire plakasına sıkıştırılır ve demire plakası, demire etkisini gerçekleştirmek için ilgili sürtünme sağlamak için yeterli pozitif basınç üretir. Çapa, kemi şeklindeki yapıyı akıllıca kullandığını, böylece klipin ters yönde olumlu basıncının çekme gücü artarken yavaş yavaş arttığını ve böylece karbon lif plakasına karşı yeterli sürtünme sağladığını belirtmeye değer. Ayrıca, klip çapasının daha fazla analizi yoluyla, bu tür klip çapası inşaat açısından diğer çapalardan oldukça farklıdır. Yani, bu tür bir çapa, üst ve alt kliplerin etkili bir şekilde kilimlenmesini sağlamak için hareket etmeden önce belirli bir ön sıkma gücü uygulaması gerekir. Takip kayma eyleminin karbon fiber levhanın göreceli kaymasına direnmek için çekme gücünü arttırarken yeterli sürtünme yaratacağından emin olmak için.

 (3) Karşılaştırmalı analiz.

Sıkma dalgası demirleme ve klip demirlemesinin demirleme performansını, dayanıklılığını ve inşaat zorluğunu karşılaştırarak, iki ana akım demirlemenin kendi avantajları vardır:

1) Güç açısından, dalga çapaları ve klip çapaları iyi demirleme performansına sahiptir;

2) Her ikisi de güvenlik ve dayanıklılık açısından iyi dayanıklılığa sahiptir;

3) Yapı ve inşaat kolaylığı açısından, dalga çapaları daha fazla avantaj, basit yapı, uygun inşaat ve hızlı takviye inşaatı için daha uygundur.

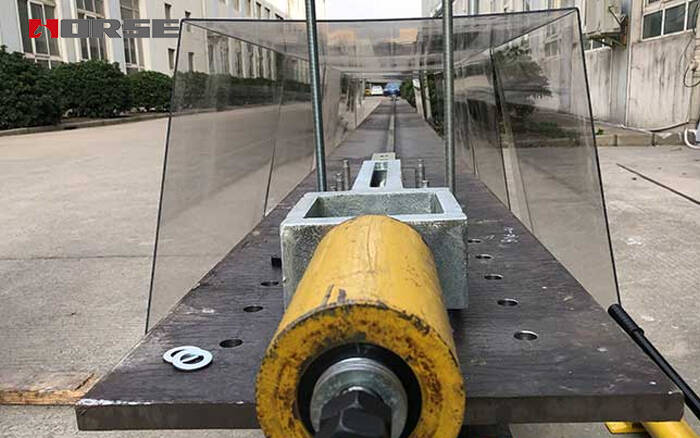

1.2 Demre cihazı

Demre cihazı, karbon fiber plakasını güçlendirilmiş test parçasına etkili bir şekilde sabitleyen bir bileşendir ve esasen çekme gerilimini demire cihazı aracılığıyla güçlendirilmiş köprüye istikrarlı bir şekilde aktarır. Yani, demirleme cihazının büyük tonaj çekme kuvvetine dayanmak için yeterli güce sahip olması gerekir ve yapısal istikrar ve güvenlik de çok önemlidir.
