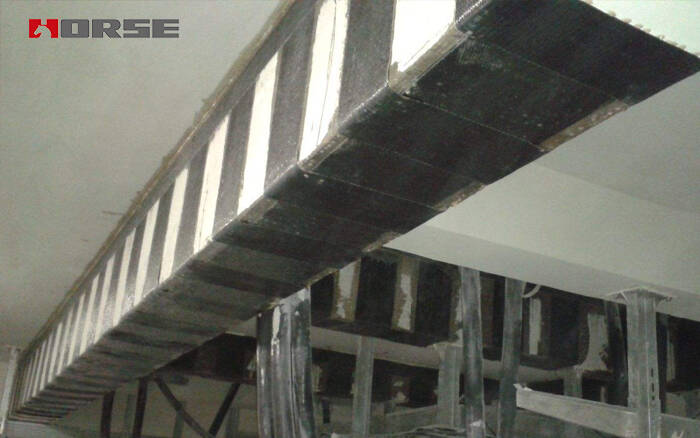

Karbon fiber kumaş, beton yapıların sismik, kesme ve esneme takviyesi için başarıyla kullanılabilir. Bununla birlikte, karbon fiber kumaş takviye yapısının doğal gerilim özellikleri nedeniyle, birçok beton yapının karbon fiber kumaş ile takviye için uygun olmadığını, bu nedenle uygulanabilirliğini analiz etmek gerektiğini belirtmelidir.

Peki hangi koşullarda inşaat takviyesi için karbon fiber kumaş takviyesi yöntemini kullanmak uygun değildir? Aşağıdaki at yapısı size cevap verecek.

01 Sertlik sorusu

Beton yapı ve çatı yapısı uygulamayı etkileyen sertlik eksikliği nedeniyle çok deforme ve çatladığında, güçlendirme için karbon fiber kumaş kullanmak uygun değildir. Çalışmalar, kirişler, plakalar ve diğer ters stresli üyeler için, karbon lif takviye için normal çalışma sınır koşulları altında kullanıldığında, karbon lifin yapısal sertliğin iyileşmesi üzerindeki etkisinin% 10'dan daha az veya hiçbir iyileşme olmadığını göstermiştir.

02 Karbon lif bükülme takviyesinin uygulama alanı

Beton yapı zayıf bükme taşıma kapasitesi nedeniyle karbon fiber kumaşla takviyelendirildiğinde, takviyeli yapının hasar şekli bir taraftan orijinal yapının takviyelenmesine ve diğer taraftan karbon fiber miktarına bağlıdır. Şimdi orijinal yapının uygun bir takviye üyesi olduğunu varsayarsak, takviye yapısının hasar şekli aşağıdaki üç koşula bölünebilir.

⑴ Karbon fiber miktarı daha az. Hasar gördüğünde, sıkıştırma bölgesindeki marjinal beton kırılır, gerilim çelik çubuğu verir ve karbon lif daha yüksek bir çekme gerilimine ulaşabilir.

⑵ Karbon lif miktarı orta derecede. Hasar gördüğünde, sıkıştırma bölgesindeki marjinal beton kırılır, çekme çelik çubuğu verir ve karbon lif belirli bir orta çekme gerilimine ulaşabilir.

⑶  Daha fazla karbon fiber kullanılır. Hasar gördüğünde, sıkıştırma bölgesindeki marjinal beton kırılır, gerilim çelik çubuğu verir ve karbon lif gerginliği çok düşüktür.

Yukarıdaki üç durum arasında, üçüncü durum, büyük miktarda karbon lif ve düşük mukavemet kullanım oranı nedeniyle uygun değildir. İlk takviye yöntemi daha büyük bir kesim yüksekliğine sahip kirişler için uygundur ve ikinci takviye yöntemi daha küçük bir kesim yüksekliğine sahip levhalar veya düz kirişler için uygundur. Bu, esasen plakalar veya düz kirişler için karbon lif yüksek bir çekme gerilimine ulaşmadığında, yapının aşırı deformasyon nedeniyle hasar görebileceğinden kaynaklanmaktadır. Ayrıntılı sınır, karbon lifin nihai çekme gerilimine ve yükleme yöntemine bağlıdır.

03 Torsiyon karşıtı soru

Karbon fiber malzemelerle beton yapıların torsiyon takviyesi için şu anda yurt içinde ve yurtdışında çok az çalışma var. Beton yapının torsiyon hasar mekanizması bakış açısından, karbon lifinin lif yönü eksene diki mi yoksa eksene paralel mi olursa olsun, eğik çatlakların gelişimini engelleyebilir ve değiştirebilir ve takviylemede belli bir rol oynayabilir.

Bununla birlikte, çünkü karbon fiber takviye için kullanıldığında, bir yandan, bileşenindeki çatlaklar şimdi oluşur ve çatlakların yayılması belirlendi. Diğer yandan, çünkü karbon lifin nihai gerginliği 10000μ kadar yüksek olabilir ve sıradan çelik 2000μ'den az bir gerginliğe sahiptir. Eğer gerilim 4000μ'den fazla arttırılırsa, beton çatlaklarının genişliği çok büyük yayılmıştır ve diğer yüzeylere gelişmeye başlamalıdır, yapı hasara yakındır ve karbon lifin bu anda ulaşabileceği gerilim hala çok düşük olabilir. Bu nedenle, torsiyon üyesinin güçlendirilmesindeki karbon lifinin rolü daha fazla araştırma yoluyla belirlenmelidir.

04 Büyük deformasyona sahip bazı yapılar için karbon lif takviyesinin etkisi çok tatmin edici değildir.

Karbon lifin kendisi yüksek mukavemet özelliklerine sahip olmasına rağmen ve özellikler, önemli bileşenlerin takviylenmesinde birinci sınıf karbon kumaşının tasarım çekme mukavemetinin 1600MPA olduğunu belirtir. Bununla birlikte, bileşenin kendisinin büyük deformasyonu nedeniyle, karbon lif 1600MPA'ya ulaşmadığında, karbon lifin kendisi yok edilmiştir. Sonuç olarak, karbon lifin mukavemet kullanım oranı düşüktür ve karbon lifin yüksek mukavemeti tam olarak kullanılamaz. Peki bu durumla nasıl başa çıkacağız? Güçlendirilmiş bileşenin belli bir deformasyonu varsa, ancak deformasyon çok büyük değilse, takviye için yapıştırma çelik levhasının takviye yöntemi kullanılabilir. Sonuçta, çelik levhanın dayanıklılık kullanım oranı açıkça karbon kumaşından daha iyidir. Güçlendirilmiş bileşen büyük ölçüde deforme olursa, önceden gerilenmiş takviye değerine tam bir oyun verebilir.
