Kirişenin eğik bölümü için iki ana takviye türü vardır. Biri, orijinal beton kiristinin eğimli bölümünün yetersiz kesme kapasitesidir; diğeri, normal bölümün güçlendirilmesi nedeniyle kirişin eğik bölümünün yetersiz kesme kapasitesidir.

Kirişin normal bölümünün güçlendirilmesi için, bükme arızası oluştuğunda esneklik büyük ölçüde azalır, ancak kesim arızasından daha esnektir. Bu nedenle, karbon fiber güçlendirilmiş kiriş hala kesme başarısızlığından kaçınmalıdır.

Mevcut testler, esnik güçlendirilmiş kiristin altına bağlanan karbon lifin kesim kapasitesi üzerinde neredeyse hiçbir etkisi olmadığını göstermiştir. Bu nedenle, kirişin eğik bölümünün yük taşıma kapasitesini hesaplarken, kirişin altına bağlı bükülme güçlendirilmiş karbon lifinin etkisi göz ardı edilir.

Karbon fiber eğik bölüm takviye yöntemi

Lif yönü genellikle kesme çatlaklarını etkili bir şekilde kontrol edebilecek yön boyunca düzenlenir. Kirişin eğik bölümünün kesme takviyesi için karbon lifini bağlamak için üç ana yöntem vardır.

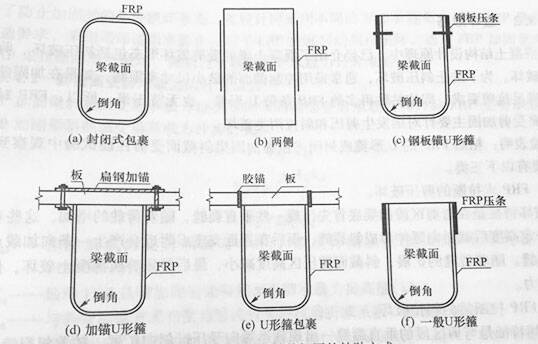

1. Tüm kiriş bölümü, aşağıdaki şekilde (a) gösterildiği gibi karbon fiber şeritlerle kaplıdır. Bu tür bir yöntem soyulması daha kolaydır ve takviye etkisi daha iyidir. Bununla birlikte, çoğu durumda kiriş ve zemin tek parçaya dökülür ve kapalı bir pakete kapatılamaz. Bu yöntemlerin uygulama kapsamı nispeten küçüktür.

2. Aşağıdaki şekilde (b) gösterildiği gibi kirişin her iki tarafına karbon lif yapıştırın. Bu tür bir yöntem soyulmaya eğilimlidir, kesme taşıma kapasitesi çok iyileşmez ve takviye etkisi zayıftır. Genellikle bu yöntem uygun değildir.

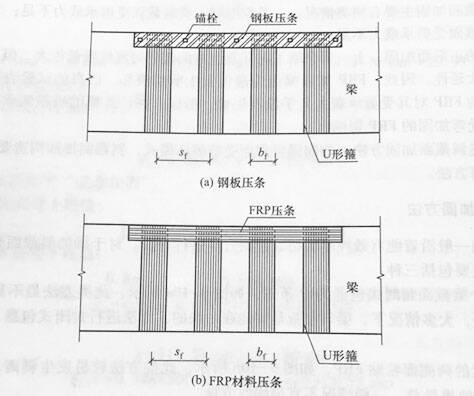

3. Karbon fiber şeritlerini kirişinin yan ve alt yüzeyine (üç tarafa) yapıştırın, yani yukarıdaki c-f şeklinde gösterildiği gibi U şeklinde halka yapıştırın. Bu tür bir yöntem daha iyi takviye etkisi ve daha geniş bir uygulamaya sahiptir. Bununla birlikte, bu takviye yöntemi U şeklinde çemberin serbest ucunda soyulabilir ve U şeklinde çemberin ucunun demirlenmesi gerekir. Uzunluk boncuk yöntemi şu anda aşağıdaki şekilde gösterildiği gibi yaygın olarak kullanılan demirleme yöntemidir.

Üç yöntemin tümü kiriştin eğik bölümünün kesme kapasitesini artırabilmesine rağmen, tam sarılmış bölüm daha etkilidir, ardından U şeklinde sarılma ve her iki tarafta yapıştırma etkisi zayıftır. Şu anda mühendislikte genellikle iki takviye yöntemi kabul edilmektedir: kapalı sarma veya U şeklinde halka yapıştırma.
