1 Proje Genel Bakış

Bir projenin ana gövdesi zemin üstünde 18 katlıdır ve binanın ana gövdesinin yüksekliği 63.45m'dir. Birinci katın yüksekliği 5.1m, ikinci ile beşinci ve onuncu katlar 4.4m, diğer katlar ise 3.3m ve 3.0m'dir. Proje, yerde döküm beton çerçeve kesme duvar yapısını benimser ve sütun boyutu 6.5 × 7.2m ve 6.5 × 7.8m'dir. Beton dayanıklılığı sınıfı sekiz katmanın altındaki C40 ve üstündeki C35'tir. Projenin sismik güçlendirme yoğunluğu 8'dir. Tasarım sismik hızlanma 0.20g'dir, sismik takviye kategorisi C kategorisidir, sismik grup ikinci gruptur, sismik sınıf çerçevesi Sınıf II'dir, kesme duvarı Sınıf 1'dir ve yer Sınıf II'dir.

2 Sorular

İnşaat sırasında, 2.5m'lik bir dış koridor eklendi ve dört bitişik çerçeve sütununun takviyesi buna göre ayarlanmadı, bu da projenin kalitesi ve güvenliği için gizli tehlikeler bıraktı. Ana sorunlar şunlardır:

2.1

2 ~ 3 katlı sütun dış betonla takviye edildikten sonra minimum uzunluk çelik takviye oranı 0,7 gereksinimini karşılamaz ve daha fazla takviye gereklidir.

2.2

Birinci katman dış beton takviye yönteminin sismik performansı iyi değildir, çünkü esas olarak bir taraf takviyeli değildir ve takviyeli çaplar kapalı değildir ve daha da takviyeli olması gerekir.

3 Karbon fiber takviyeli çerçeve sütunlarının takviye mekanizması

Karbon fiber takviyesi çoğunlukla bükülme üyelerinin takviyesi için kullanıldığından, taraflı üyelerin takviyesi için kullanıldığında takviye mekanizmasını anlamak hala gereklidir.

Karbon fiberi çerçeve sütununu sarmak ve güçlendirmek için kullanırken, karbon fiber kumaşının ana işlevi iç betonu sınırlamaktır. Karbon lifin çekme mukavemeti ve elastik modülü yüksek olduğundan, bu sınırlayıcı etki açıktır. Beton sıkıştırıldığında ve yan deformasyon ürettiğinde, karbon fiber kumaş beton deformasyonu engelleyebilir ve betonun nihai sıkıştırma gerilimini artırabilir. Sonuç olarak, sıkıştırma bölgesindeki betonun kırılması ertelenir, uzunluk takviyesinin plastik deformasyon performansı tamamen uygulanır, betonlu çerçeve sütununun esnekliği geliştirilir ve çerçeve sütununun taşıma kapasitesi ve sismik performansı geliştirilir.

4 Karbon fiber yapısal güçlendirilmiş tasarım

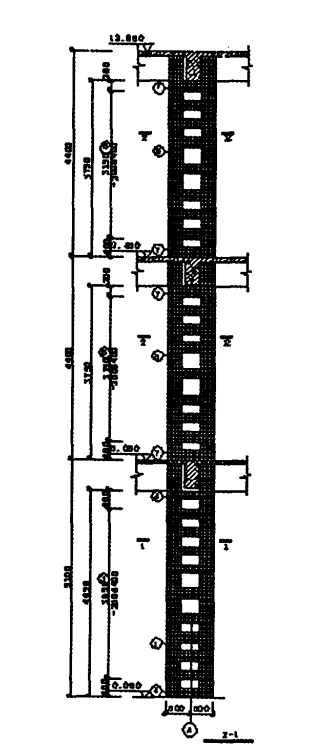

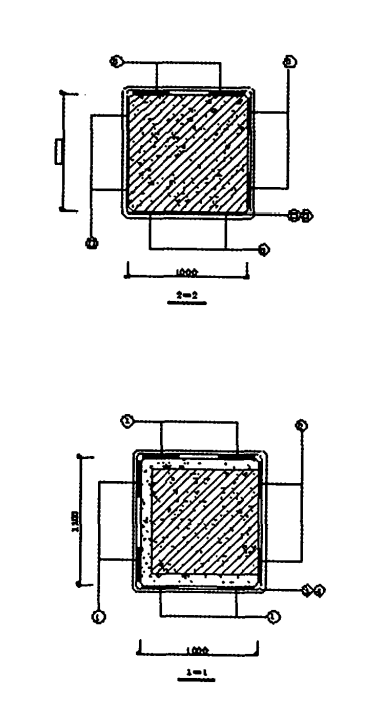

Yapısal güç analizi ve hesaplama öngörüsü altında, çerçeve sütunu takviye şemalarının karşılaştırılması ve seçimi ile birlikte, karbon fiber takviye yönteminin seçimi daha uygundur. Karbon fiber takviye tasarımı, Şekil 1'de karbon fiber takviye yapı çiziminde gösterilmiştir.

5 Karbon fiber yapı takviye malzemesi

5.1 Karbon fiber kumaş

Karbon fiber takviye malzemesi dokuma karbon fiber kumaş benimser ve özellikleri Tablo 1'de gösterilir:

HM-30 Karbon Fiber Kumaş TDS.pdf

5.2 Karbon fiber bağlama malzemesi

Karbon lif bağlama malzemesi HORSE karbon lif yapıştırıcısını benimser.

HM CFRP Kumaş Epoksi TDS - At.pdf

6 Özet

Kötü sismik performans ve yetersiz yapısal takviye olan çerçeve sütunları için, karbon lif yapısı takviye için kullanılır. Karbon fiber takviye mekanizması açıktır ve tasarım mantıklıdır. Güçlendirilmeden sonra, uzun yıllardır kullanılmıştır. Bileşenlerin çalışma performansı anormal değildi. Karbon fiber güçlendirilmiş çerçeve sütunlarının sadece taşıma kapasitesini artırmakla kalmaz, aynı zamanda bileşenlerin sismik performansını da etkili bir şekilde geliştirebileceğini gösterir.
