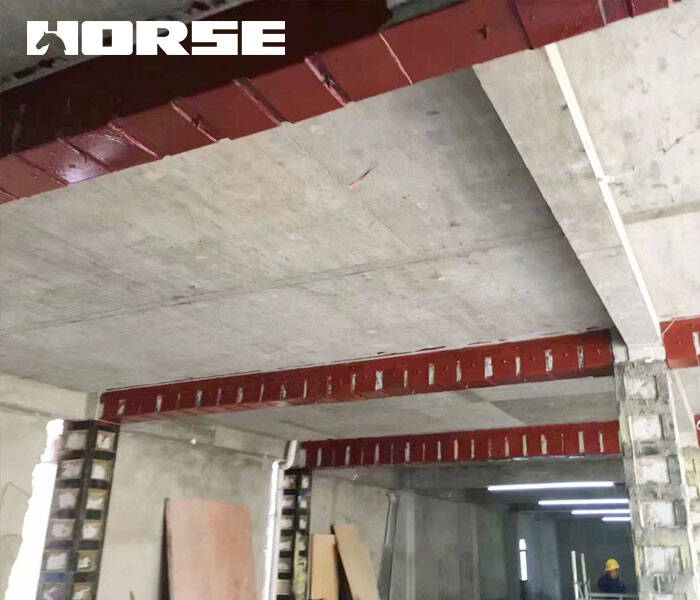

Orijinal bina belirli bir yönde ihtiyaçları karşılayamadığında, binayı güçlendirmek gerekir! Tedaviyi güçlendirmek için çelik çubuklar dikme, çelik bağlama, karbon fiber kumaş bağlama vb. gibi birçok yol var. Bugün çelik takviye bağlama hakkında konuşacağım. Çelik takviyeleri yapıştırma işlemi çok basittir, bugün çelik takviyeleri yapıştırırken dikkat edilmesi gerekenlerden bahsedeceğim.

1 Bu inşaat yöntemi, düz beton bileşenler için değil, demirbeton yapılar için uygundur;

2 Demirli beton yapısal üyeler için, yerinde ölçülen beton mukavemeti c15'ten daha düşüktür ve beton yüzeyinin pozitif çekme bağlama mukavemeti 1.5Mpa'dan daha düşük olmamalıdır;

3 Demerbeton yapıları güçlendirmek için çelik levhaları yapıştırırken, çelik levha yalnızca eksenli gerilimi taşımak için tasarlanmalıdır.

4 Beton yapıyı güçlendirmek için çelik levhaları yapıştırmak için çelik yapıştırıcı kullanırken, uzun vadeli kullanım için çevre sıcaklığı 60 ° C'den daha yüksek olmamalıdır. Özel ortamlarda (yüksek sıcaklık, yüksek nem, orta erozyon, radyasyon vb.) beton yapılar bu yöntemle güçlendirildiğinde, mevcut ilgili ulusal standartlara uygun olarak karşılık gelen koruyucu önlemlere ek olarak, çevresel faktörlere dayanıklı yapıştırıcılar kullanılmalıdır. Ve özel süreç gereksinimlerine göre yapıştırın

5 Demerbeton yapıları güçlendirmek için yapıştırılmış çelik levhalar kullanıldığında, yapıya etki eden canlı yüklerin çoğunu kaldırmak veya kaldırmak için önlemler alınmalıdır;

6 El yapıştırmasıyla yapıştırılan çelik levhanın kalınlığı 5mm'den büyük olmamalıdır. Basınçlı enjeksiyon yapıştırılmış yapısı olan çelik levhanın kalınlığı 10mm'den büyük olmamalı ve dış bağlı çelik takviye yönteminin kaynaklı eklem yapısına göre tasarlanmalıdır;

7 Demerbeton bükme üyesi normal bölümle güçlendirildiğinde, ortak yüzeydeki üyesin eksenli yönünde sürekli yapıştırılan güçlendirme plakası desteğin kenarına kadar uzatılmalıdır. Ve çelik levhanın (kesim dahil) ucunda ve konsantre yük noktasının her iki tarafında olmalıdır, U şeklinde çelik halka levhaları (kirişler için) veya ters çelik şeritler (levhalar için) demirleme için ayarlanmalıdır;

8 Kirişler için, desteğin kenarına uzatma uzunluğu hala gereksinimleri karşılamadığında aşağıdaki demirleme önlemleri kabul edilecektir:

1) Kirişler için, U şeklinde halkalar uzantı uzunluğu içinde eşit bir şekilde ayarlanmalıdır ve uzantı uzunluğunun sonunda bir takviyelendirme halkaları ayarlanmalıdır. U şeklinde halkaların bağlama yüksekliği kiriş bölümünün yüksekliği olmalıdır. Kirişte flanşlar (veya yerde döküm edilmiş zemin levhaları) varsa, altına kadar uzanmalıdır. U şeklinde halkanın genişliği, takviyeli çelik levhanın genişliğinin 2/3'ünden az olmamalı ve 80mm'den az olmamalıdır. Orta halka, güçlendirilmiş çelik levhanın genişliğinin 1/2'sinden az olmamalıdır. Ve 40 mm'den az olmamalı ve U şeklinde halkanın üst ucu uzunluk çelik boncuklarla sağlanmalıdır. Boncukların altındaki boşluk yapıştırılmış çelik aralıklarla doldurulmalıdır;

2) Plaka için, gerginli çelik plakanın yönüne diki çelik boncuk genişletilmiş uzunluk aralığında kurulmalıdır. Çelik boncuk uzantı uzunluğu içinde eşit bir şekilde düzenlenmelidir. Ve uzantı uzunluğunun sonundaki boncukların genişliği, bükme takviyeli çelik levhanın genişliğinin 3/5'inden az olmamalı ve çelik boncukların kalınlığı, bükme takviyeli çelik levhanın kalınlığının 1/2'inden az olmamalıdır.

9 Çelik levhalar, bükülme üyesinin negatif moment alanının pozitif kesim taşıma kapasitesini güçlendirmek için kullanıldığında, aşağıdaki yapısal önlemler alınmalıdır:

1) Destekte engel olmadığında, çelik levha negatif bükme momenti zarfının kapsamında sürekli yapıştırılmalıdır; uzantı uzunluğunun kesim noktası tasarıma ve ilgili özelliklere göre belirlenmelidir. Son desteğin uzatılamadığı tarafta, demirleme işlemi bu kodun inşaat yöntemine göre yapılmalıdır;

2) Destekte engeller olsa da, kiriş üzerinde yerde döküm edilmiş bir levha olduğunda, sütun konumunu atlamasına ve çelik levhanı kiriş tarafının Hb kalınlığının 4 katı içinde levha yüzeyine yapıştırmasına izin verilir.

3) Kirişte yerde döküm levhası yoksa veya negatif bükme momentinin desteği güçlendirilmiş demirleme önlemleri gerektiğinde, demirleme işlemi ilgili özelliklerin inşaat yöntemine uygun olarak gerçekleştirilebilir.

10 Güçlendirilmiş bükme üyesinin birden fazla çelik levha katmanı ile yapıştırılması gerektiğinde, iki bitişik çelik levha katmanının kesim konumları 300 mm'den az olmayan derecede aşamalıdır. Ve demirleme için kesim noktasında U şeklinde halka (kiriş) veya ters boncuk (plaka) eklemelidir;

11 Beton kirişlerin veya büyük eksantrik sıkıştırma üyelerinin eğik bölüm taşıma kapasitesini güçlendirmek için yapıştırılmış çelik halka kullanırken, yapı aşağıdaki gereksinimleri karşılamalıdır:

1) Çapa ile kapalı halka veya U şeklinde halka kullanılmalıdır; halka sadece inşaat için gerekiyorsa, genel U şeklinde halka da kullanılabilir;

2) Güç yönü üyesinin eksenli yönüne diki olmalıdır.

3) Kapalı halkaların ve U şeklinde halkaların net aralığı SSP, N, mevcut ulusal standart "Beton Yapıların Tasarımı için Özellikler" GB50010'da belirtilen maksimum stirrup aralığının 0,7 katından büyük olmamalı ve kiriş yüksekliğinin 0,25 katından büyük olmamalıdır.

4) Halka plakasının bağlama yüksekliği tasarım gereksinimlerini karşılamalıdır. Genellikle, U şeklinde halkanın üst ucu demirleme için uzunluk çelik boncuk ile yapıştırılmalıdır. Çelik boncuk altında, satıştaki boşluğu doldurmak için çelik destek levhasını yapıştırın;

5) Kirişin kesim yüksekliği (veya ağın yüksekliği) H≥600mm olduğunda, kirişin beline uzunluk çelik boncuk eklenmelidir.

Bu sorunlara bağlı çelik takviye inşaatında dikkat edilmelidir. Ancak aynı zamanda takviye malzemelerinin seçimine, özellikle çelik levhaların ve yapıştırılmış çelik yapışkanın seçimine dikkat etmelisiniz! Malzeme takviye temelidir, takviye malzemeleri iyi seçilir ve inşaat iyi yapılır, takviye etkisi iyi olacaktır!
