Ortak bileşenlerdeki çatlaklar

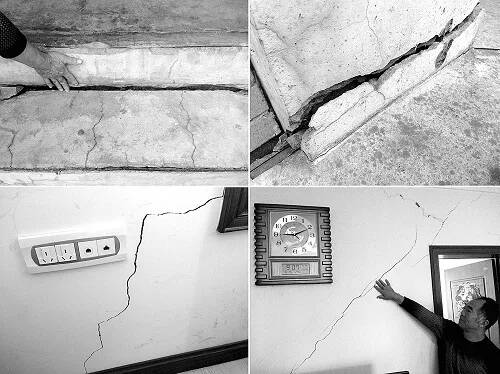

01 Tuğla duvarındaki çatlaklar

1. "Sekiz" şeklinde çatlak

Esasen yatay duvarın ve dikey duvarın her iki ucunda görünür. Vakfın eşitsiz yerleşimine ait bir çeşit çatlak. Evin her iki ucundaki yerleşim küçük ve ortadaki yerleşim büyük olduğunda, ters bükme deformasyonu oluşur ve uzunluk duvarında diagonal çatlaklar görünür. Çatlakların çoğu pencerenin iki diagonal köşesinden geçer ve duvarda "sekiz" şeklinde dağıtılır.

Bir başka çatlak türü, genellikle bir evin en üst katının her iki ucunda bulunan sıcaklık küçülme çatlakudur. Bazen evin uzunluğunun üçte birine kadar gelişebilir ve ciddi durumlarda en üst katın altındaki 1 ila 2 katlara kadar gelişebilir. Bu çatlakun oluşumunun ana nedeni, sıcaklık arttıktan sonra çatı levhasının sıcaklık deformasyonunun duvarlıktan daha büyük olmasıdır ve belli bir sıcaklık stresine neden olmasıdır. Çatı levhasının gücü duvara aktarılır, böylece üst duvar çekme ve kesme güçlerine maruz kalır. Gerilme gerilimi ve kesme gerilimi her iki ucunda da büyük ve ortada da küçüktür. Çekme gerilimi taşların çekme sınırını aştığında, her iki ucundaki duvarlar "sekiz" şeklinde çatlaklar görünecektir.

2. Ters "sekiz" şeklinde çatlak

Evin her iki ucundaki yerleşim büyük ve ortadaki yerleşim küçük olduğunda, ters bükme deformasyonu oluşur ve uzunluk duvarında diagonal çatlaklar görünür. Çatlakların çoğu pencerenin iki karşıt köşesinden geçer ve duvarda tersine çevrilmiş bir "sekiz" şeklinde dağıtılır.

3. yatay çatlaklar

Çoğunlukla üst ve yatay duvarlar, parapetler ve gables'te yer almaktadır. Çatı ısı yalıtımı zayıf olduğunda, çatı paneli ısıtılır ve genişler, bu da duvarda yatay bir kuvvet üretir ve duvar sonunda ortadan daha fazla küçülür ve duvar ve çatı paneli arasında yatay çatlaklara neden olan taşların kesme direnci düşüktür. Ayrıca, evin yerel eşitsiz yerleşimi olduğunda, ortadaki alt çatlak alanındaki duvarın kendi ağırlığı vardır, bu da dikey çekme stresine neden olur ve duvarda yatay çatlaklara neden olur.

Dört, dikey çatlaklar

Esasen pencere eşiği duvarında, eşiğin ucunda ve aşamalı zeminde görünür. Çatlakların nedeni, hava sıcaklığı ile ortam sıcaklığı arasındaki sıcaklık farkı çok büyük olduğunda, tuğla taşları ve beton üyesi arasındaki deformasyon farkı artmasıdır. Ve birbirlerine sıkıştırılırlar, bu yüzden duvarda büyük bir çekme gerilimi oluşturulur ve duvar çatlanır. Dikey çatlaklar genellikle sadece duvarda yerel olarak oluşur, alt katman üst katmandan daha ciddi ve çatlaklar zemin yakınında daha geniştir.

Beş, X şeklinde çatlak

Doğacılığın harç eklemleri boyunca çatlakların çoğu esasen evin tekrarlanan termal genişleme ve kasılması etkisinden oluşurken, alt duvarda üretilen X şeklinde çatlaklar eşitsiz temel veya eşitsiz yerleşimden kaynaklanır.

02 Beton sütunlardaki çatlaklar

Sütunun gerilim çatlakları farklı gerilim modlarına göre farklıdır.

1. Eksenli sıkıştırma

Eksenli basınç sütunun taşıma kapasitesini aştığında, sütunun dört tarafında da dikey süreksiz çatlaklar görünür.

2. Büyük eksantrik sıkıştırma

Yatay çatlaklar ilk olarak sütunun uzunluk kuvvetinden uzak bir tarafta ortaya çıktı ve daha sonra uzunluk kuvvetinin yakınında sütunun tarafında birden fazla dikey süreksiz çatlak ortaya çıktı.

Üç, küçük eksantrik sıkıştırma

Sütunun uzunluk kuvvetine yakın olan tarafında birden fazla dikey süreksiz çatlak ortaya çıktı.

Sütunun deformasyon çatlakları (stressiz çatlaklar) çoğunlukla eşitsiz temel yerleşimi veya erken kalıp kaldırılması nedeniyle oluşur ve yatay dairesel çatlaklar sütunun üst ve alt uclarında ve diğer yapı eklemlerinde görünür. Sütunun X şeklindeki çatlakları çoğunlukla deprem etkisi altında kesme çatlaklarıdır.

03 Beton kirişlerde çatlaklar

Kirişin orta aralığının altında ortaya çıkan gerilim çatlakları, çatlaklar kirişe dikidir, alt geniş ve üst dar ve yavaş yavaş orta aralıktan yanlara eğilir, bu da olumlu bir bükme anından kaynaklanır. Kirişin destek kenarının üstünde görünen gerilim çatları, desteğin olumsuz bükme anından kaynaklanan üstte geniş ve altta dar. Kirişin altındaki desteğin kenarının dışında ortaya çıkan gerilim çatları 45° eğildir ve bükme momanları ve kesme kuvvetleri nedeniyle oluşur.

Gerilmemiş kirişlerin çatlakları genellikle kirişin her iki tarafında oluşur. Çatlaklar doğrusal, yaklaşık olarak eşit uzaklıkta, çatlaklara paraleldir ve çatlaklar üstte geniş ve altta dar. Çoğu beton küçülmesi ve sıcaklık farkının etkisinden kaynaklanır.

04 Yerinde döküm beton levha çatlakları

Yerinde döküm beton tek yönlü levha: levhanın uzun tarafına paralel olan levhanın alt aralığında gerilim çatları görünebilir ve levhanın altındaki kravat levhanın orta aralığı pozitif bükme momentinden oluşan çekme gerilimi betonun çekme mukavemetini aşır. Ayrıca tahta yüzeyi ikincil kirişin kenarında bulunduğunda ve tahtanın desteğinin olumsuz bükme momentinden kaynaklandığında da ortaya çıkabilir.

Döküm içi beton iki yönlü levha: gerilim çatlakları önce levhanın altındaki ortasında ve uzun taraflara paralel olarak görünür ve ardından yavaş yavaş levhanın yüzey yükünün trapezoid dağılımıyla ilgili olan 45 ° diagonal bir çizgi boyunca levhanın dört köşesine uzanır. Yerinde döküm beton levhasının dört köşesi genellikle 45 ° kesilmiş köşe çatlakları görünür. Plaka yük altında olduktan sonra, ortada bir sapma olacak ve dört köşe kaldırma eğilimine sahiptir. Bununla birlikte, duvarların veya kirişlerin kısıtlamaları nedeniyle olumsuz bükme anları oluşturulur ve 45 ° diagonal çatlaklar neredeyse diagonale diki oluşturulur.

Yerinde döküm edilmiş beton kirişlerinin deformasyon çatlaklarının çoğu çatlaklara nüfuz ediyor. Plaka yüzeyi ve plaka tabanının şekli yaklaşık olarak aynıdır ve plaka yüzeyi ve plaka tabanının konumları yaklaşık olarak benzer ancak tamamen tutarlı değildir. Plakanın küçülmesi kirişinden daha büyük olduğunda, kaçınılmaz olarak plakadaki çekme gerilimine ve kirişindeki basınç gerilimine neden olur, yani kiriş plakanın küçülmesini sınırlar ve plakanın çatlamasına neden olmak kolaydır. Döküm-in-situ beton levhasının sıkışma çatlak yönü, sıkıştırma ve çekme kapasitesine bağlıdır, bu nedenle çatlak yönü genellikle daha büyük sıkıştırma yönüne ve daha zayıf çekme kapasitesinin yönüne dikidir, yani uzun tarafa dikidir ve kısa tarafa paraleldir.

Çatlak analizi

01 Yapısal bir çatlak olup olmadığını veya yapısal olmayan bir çatlak olup olmadığını belirlemek

Yapısal çatlaklar çoğunlukla sınıra ulaşan yapısal gerilimlerden kaynaklanır ve yetersiz taşıma kapasitesine neden olur. Yapısal bozulmanın başlangıcının veya yetersiz yapısal dayanımın bir belirtisidir. Çatlakların daha fazla analizi gereklidir. Gücün doğasına ve arıza biçimine göre, kırılgan arıza ve plastik arıza bölünür. Kırılgan başarısızlığın özelliği, önceden açık bir uyarı olmadan aniden olmasıdır. Çatlaklar ortaya çıktıktan sonra, yapının gücü üzerinde büyük bir etkiye sahip olacak ve takviye önlemleri alınmalıdır. Plastik bozulmanın özelliği, önceden önlemlerle düzeltilebilecek deformasyon ve çatlakların açık belirtileri olmasıdır ve risk nispeten küçüktür.

Yapısal olmayan çatlaklar genellikle yapının taşıma kapasitesi üzerinde az etkisi olan sıcaklık çatlakları ve küçülme çatlakları gibi kendi gerilimlerinden oluşur. Tamir önlemleri yapısal dayanıklılık, geçirmezlik, deprem direnci ve kullanım gereksinimlerine göre alınabilir.

02 Çatlakun genişliğini, uzunluğunu, derinliğini, şeklini ve diğer verilerini öğrenin

Çatlak spesifikasyonun sınır değerini aştığında, bileşenin bütünlüğünü ciddi bir şekilde etkileyecektir. Sebebi bulunmalı ve tehlikeye göre gerekli takviye önlemleri alınmalıdır.

03 Çatlakun istikrarlı olup olmadığını ve gelişme eğilimini belirlemek

Kararlık çatlaku özelliklerin izin verilen değerini aşmadığı sürece genellikle güvenli olarak kabul edilir. Aktif çatlaklar kullanıma ve değişikliklere göre daha büyük veya daha küçük olarak değerlendirilmelidir, böylece güçlendirilecek olup olmadığını belirlemek için. Çatlakların gelişimi genellikle yükün artmasından kaynaklanır, bu da bileşenin taşıma kapasitesinin sınır durumuna ulaşmasına neden olur. Daha tehlikelidir ve güçlendirilmelidir.

Yaygın çatlak tedavisi yöntemleri

Beton çatlakları için 6 yaygın tedavi yöntemi vardır: ıslatma yöntemi, yapısal takviye yöntemi, yüzey tedavi yöntemi, doldurma yöntemi ve elektrokimyasal koruma yöntemi.

Beton çatlakları sorununu çözmek için, beton çatlakların nedenlerinden başlamalıyız, farklı bölgelerde çatlakların nedenlerini ve gelişimini doğru bir şekilde değerlendirmeliyiz ve ayrıca yapısal üyelerin taşıma kapasitesini, evin doğasını, evin bulunduğu çevreyi, evin tarihini ve diğer birçok faktörü göz önünde bulundurmalıyız. Bu nedenle, beton çatlaklarından kaynaklanan gizli güvenlik tehlikelerini etkili bir şekilde çözmek için takviye tedavisi için makul bir plan seçilebilir.
