Bükme, eksenli sıkıştırma ve gerilim takviyesi için, dış bağlı karbon sarması, çelik levha veya dış bağlı çelik genellikle takviye için kullanılır ve kesme takviyesi veya demirleme takviyesi genellikle dış bağlı U şeklinde karbon sarması veya U şeklinde çelik levha ile güçlendirilir.

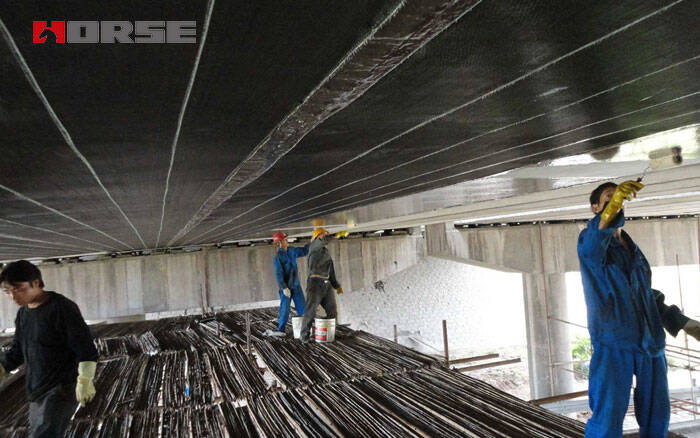

Karbon sarma ile güçlendirilmiş

Tasarım ve inşaat gereksinimleri

a. Bileşenin beton mukavemet sınıfı C15'ten daha düşük olmamalı ve beton yüzeyle olumlu çekme bağlantısı mukavemeti 1.5MPa'dan daha düşük olmamalıdır

b. Normal bölümün bükme taşıma kapasitesindeki artış, bükme başarısızlığından önce kesme başarısızlığını önlemek için% 40'ı aşmamalıdır.

c. Fiber kompozit malzemenin takviyesi: ön şekillendirilmiş tahta 2 katmanı aşmamalıdır; lif sarması 4 katmanı aşmamalıdır.

d. Düz beton üyelerin takviyesi için uygun değildir.

Ayrıntılı analiz

a. Yapışkanma ve uzunluğu uzatma sorunu. Karbon sarma macununun uzatma uzunluğu yeterli olmadığında, kiriş altının bükme takviyesi için, uç güçlendirme U şeklinde halka gibi ek demirleme formları kabul edilebilir. Bükme ve takviye altındaki kiriş desteği için, macunun uzantı uzunluğu tatmin edilmediğinde, son çapa çelik şerit + atış tırnağı şeklinde gerçekleştirilebilir.

b. Yapışkanlı karbon sarması ve yapışkanlı çelik levha arasındaki karşılaşma sorunu. Kiriş desteği bükülerek güçlendirilir. Çelik levha diğer yönde takviye için kullanılırsa, karbon sarması altına ve çelik levha üstüne yerleştirilmelidir.

c. Yangın önleme konuları. Karbon sarma yapıştırarak güçlendirildiği için, malzemeleri yapışkan ve karbon sarma içerir. Bunlar arasında, bağlayıcının kullanım ortam sıcaklığı 60 ℃ dan daha yüksek olmamalıdır, bu yüzden yüksek sıcaklıkta beton yapısını güçlendirmek için bu yöntemi kullanırken, ilgili koruyucu önlemler alınmalıdır. Normal uygulama, yüzeyi silmek veya yangına dayanıklı boya uygulamak için çimento harcı kullanmaktır.

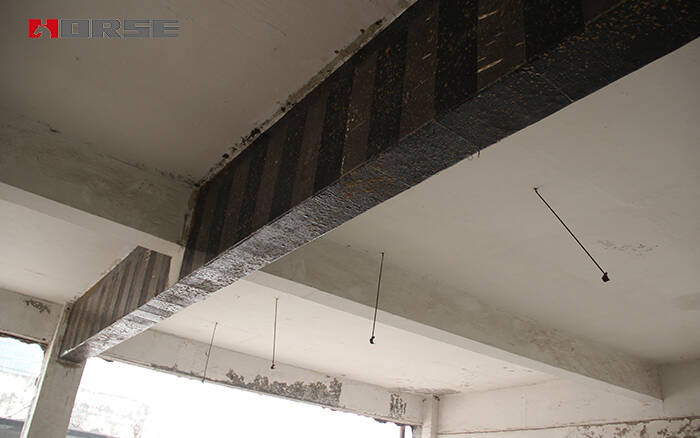

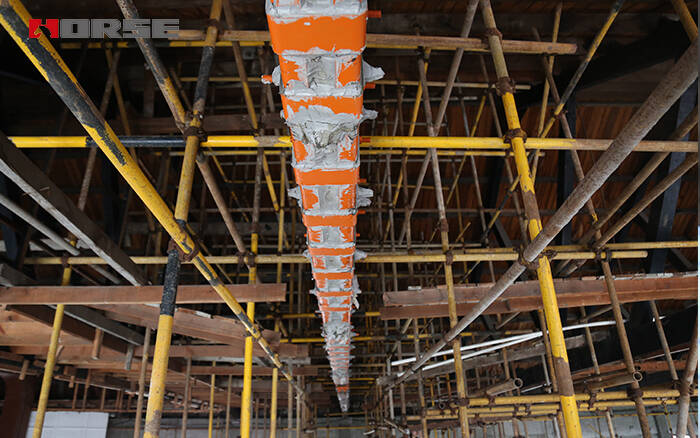

U şeklinde halka karbon sarmasını yapıştırın

Tasarım ve inşaat gereksinimleri

a. Bileşenin beton mukavemet derecesi C15'ten daha düşük olmamalıdır.

b. U şeklinde demirleme çerçevesinin genişliği: son çerçeve, kirişin altındaki karbon sarmasının genişliğinin 2/3'ünden az değildir ve 150mm'den az olmamalıdır. Orta halka, kiristin altındaki karbon sarmasının genişliğinin 1/2'sinden az değildir ve 100mm'den az olmamalıdır. U şeklindeki halkanın kalınlığı, bükülmeli olarak güçlendirilmiş karbon lif levhasının kalınlığının 1/2'sinden az olmamalıdır.

c. Kesmeye dayanıklı takviye U şeklinde halka: U şeklinde halkanın üst ucu uzunluk boncuklarla demirlenmelidir. Kiriş yüksekliği h 600mm'den az değilse, kirişin beline uzunluk boyu boncuk eklenmelidir.

d. Kirişler için, uzantı uzunluğu içinde en az üç U şeklinde halka çapası eşit olarak düzenlenmelidir, bunlardan biri uzantı uzunluğunun sonunda ayarlanmalıdır.

Çelik levha takviyesi yapıştırın

Tasarım ve inşaat gereksinimleri

a. Bir tarafta uzunluk takviyesi% 0,2'den az olan üyelerin takviyesi dahil olmak üzere düz beton için uygun değildir.

b. Normal bölümün bükme taşıma kapasitesindeki artış, bükme başarısızlığından önce kesme başarısızlığını önlemek için% 40'ı aşmamalıdır.

c. Yapışkan çelik takviye çelik levha 100mm'den büyük olmamalıdır. El yapıştırıcı tabakasının kalınlığı 5mm'den fazla değildir ve mekanik basınçlı yapıştırıcı tabakasının kalınlığı 10mm'den fazla değildir.

d. Çelik levhanın takviyesi gerginlik bölgesinde ve sıkıştırma bölgesinde 3 katmanı ve 2 katmanı aşmamalıdır ve çelik levhanın toplam kalınlığı 10mm'yi aşmamalıdır.

e. Yapıdaki canlı yüklerin çoğunu kaldırmak veya kaldırmak için önlemler alınmalıdır.

Ayrıntılı analiz

a. Kirişin alt yüzeyinin alanı yetersiz olduğunda, çelik levha kirişin her iki tarafına simetrik olarak yapıştırılabilir ve gerilim kenarından kiriş yüksekliğinin 1/4'ü içinde kontrol edilmelidir.

b. Çerçeve kirişlerinin ve bağımsız kirişlerin alt kısmı güçlendirildiğinde, çekilmiş çelik levha bağlantısı destek tarafına veya sütun tarafına uzanmalıdır.

c. Güçlendirilmiş bükme üyesinin birden fazla çelik levha katmanı olduğunda, çelik levhaların iki bitişik katmanının kesim pozisyonları 300 mm'den az olmayan bir şekilde aşamalı olmalıdır ve kesimde U şeklinde bir halka eklenmelidir.

Dış kaynak bölüm çelik takviye

Tasarım ve inşaat gereksinimleri

a. Köşe çeliğinin kalınlığı 5mm'den az olmamalı ve köşe çeliğinin yan uzunluğu 50mm'den az olmamalıdır.

b. Yama panelinin kesit alanı 40mmx4mm'den az olmamalı ve mesafe 20r'den büyük olmamalıdır (r, tek açılı çelik bölümün asgari dönüş yarıçapısıdır) ve 500mm'den büyük olmamalıdır.

a. Bu takviye yöntemi, tüm düz çelik halkaların orijinal zemin levhasından geçmesini gerektirdiği için, bu yöntem orijinal zemin levhasına çok fazla zarar verecek, bu nedenle bu takviye yöntemi genellikle önerilmez. Bu yöntem gerçekten gerekiyorsa, orijinal zemin levhasına zarar vermek için düz çelik halkalar yerine çelik çubuklar kullanılabilir.

b. Dış bağlı kesim çeliğinin yapıştırıcı enjeksiyonu, kesim çelik çerçevesi kaynaklandıktan sonra yapılmalıdır. Yapışkan dikişinin kalınlığı 3mm-5mm arasındadır; 300mm'den fazla uzunluğu ve 8mm'den fazla kalınlığı olan yerel yapıştırıcı dikişlere izin verilir. Not: Açı çeliğinin ucunda 600mm aralığında görünemez.
