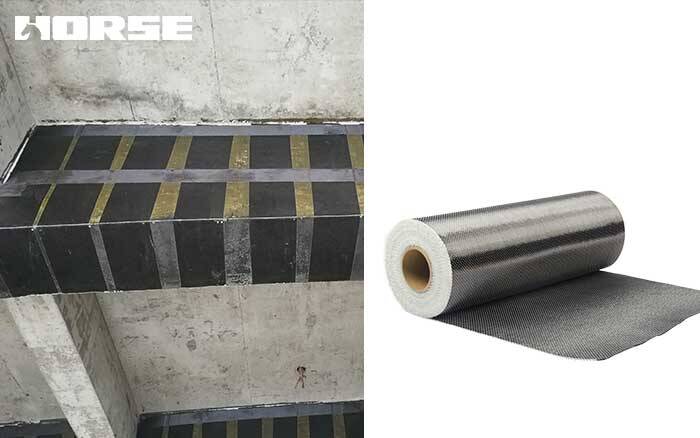

Sorun türü: Artan yük nedeniyle, orijinal beton kiriş yeterli taşıma kapasitesine sahip değildir ve takviye yönteminin karbon fiber kumaşla güçlendirilmesi gerekir

Kirişin altındaki gerginli karbon fiber levhasının parametreleri:  

Karbon fiber kumaş sınıfı: Sınıf I

Elastik modülü Ecf=  2.30  × 10 ^ 5MPa  

Çekme dayanımının tasarım değeri ff=  2300.00 MPa 

Tek katman kalınlığı tcfv=  0.167 mm 

Ağırlık: 300g / m2    İkincil gücü dikkate almaz

Hesaplama sonuçları

1. KL3 kirişinin yükü arttıktan sonra, eksik takviye alanı 750mm²'dir ve karbon fiber kumaş macun boyutu eşit kuvvet değiştirme ilkesi ile dönüştürülür:

HRB400 çelik çubuğun çekme dayanımının tasarım değeri: 360N / mm²

Karbon lif kumaşın çekme mukavemetinin tasarım değeri: 2300N / mm²  

Takviye alanının eksikliği * çelik çubuğun çekme mukavemetinin tasarım değeri ≤ karbon fiber kumaşın kalınlığının tasarım değeri * genişlik * karbon fiber kumaşın çekme mukavemetinin tasarım değeri  

750*360≤0.167*width*2300   

Genişlik ≥702.94   

KL3 kiriş bölümü boyutu 400 * 900 ve 400 yapısal kiriş genişliği karbon lif kumaş bağlama genişliğini karşılayamaz. Çift katmanlı karbon fiber kumaşın bağlanmasını düşünün ve karbon fiber kumaşın çok katmanlı bağlanma azaltma faktörünü hesaplayın:  

Azaltma faktörü = 1.16- (yapıştırma katmanı sayısı * elastik modül tasarım değeri * tek katman derecesi) / 308000≤0.9 = 1.16- (2 * 230000 * 0.167) / 308000 = 0.91

Azaltma faktörü = 0.9   

750*360≤0.167*width*2300*0.9  

Genişlik ≥781.05   

KL3 kirişinin genişliği 400 mm'dir ve karbon lif kumaş macununun çift katmanlı alanı: 2 * 400 = 800≥781.05, mukavemet gereksinimlerini karşılar.
