Sorun türleri

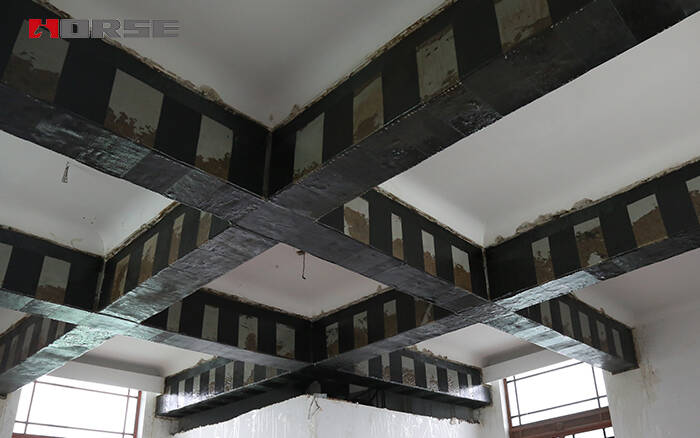

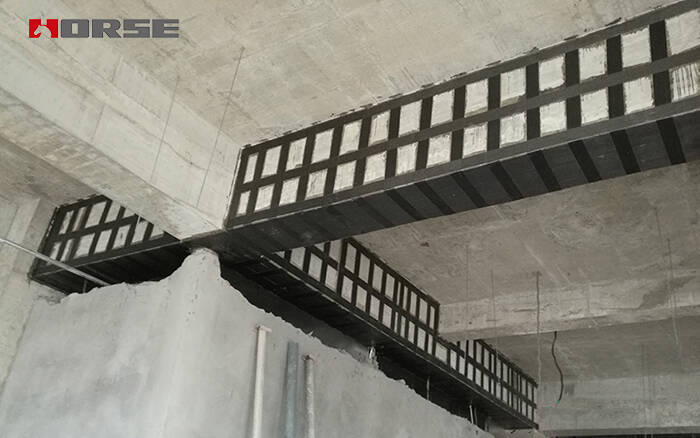

Orijinal beton kirişlerin yetersiz taşıma kapasitesi nedeniyle,Karbon fiber takviyeli polimer(Cfrp) kumaş güçlendirme yönteminde kullanılır.

Kirişin altındaki karbon fiber tabakanın parametreleri:

Cfrp sınıfı: sınıf i

Esneklik modülü ecf = 2.30*10⁵Mpa

Çekme mukavemetinin tasarım değeri ff = 2300 mpa

Tek katmanlı kalınlık t cfv = 0.167mm

Ağırlık: 300g/m2

İki gücü dikkate almayın

Takviye alanı 750mm²Yük arttıktan sonra ve karbon fiber kumaşın bağ boyutu eşit güçlü ikame prensibi ile dönüştürülür.

Çelik çubuğun çekme mukavemetinin tasarım değeri: 360n/mm2

Karbon fiber kumaşın çekme mukavemetinin tasarım değeri: 2300 n/mm2

Takviye alanı eksikliği * takviye çekme mukavemeti tasarım değeri karbon fiber kumaş kalınlığına eşit veya daha azdır * genişlik * karbon fiber kumaşın çekme mukavemetinin tasarım değeri

750*360 = 0.167 * genişlik * 2300

Genişlik = 702.94

Kiriş bölümünün boyutu 400 * 900'tür ve yapısal ışın genişliği karbon fiber kumaşın genişliğini karşılayamayan 400'tür. Çift katmanlı karbon fiber kumaş göz önüne alındığında, karbon fiber kumaş çok katmanlı macun azaltma faktörü hesaplanır.

= 1.16- (elastik modül tasarım değeri katmanları * * kalınlık) /308000 = 0.9 azaltma katsayısı

= 1.16-(2*230000*0.167)/308000

= 0.91

= 1.16-(2*230000*0.167)/308000

= 0.91

= 1.16-(2*230000*0.167)/308000

= 0.91

Azaltma katsayısı = 0.9

750*360 = 0.167 * genişlik * 2300*0.9

Genişlik = 781.05

Kiriş genişliği 400mm, cfrp çift katmanlı alan: 2*400 = 800 = 781.05, güç gereksinimlerini karşılar.
