Karbon fiber takviye, beton yapısal üyeler için uygundur. Takviye için kullanılan lif kompozit malzeme, doğrudan yükü taşımak için takviye malzemesi olarak kullanılır ve yapıştırıcı, karbon lifini sabitlemek ve yükü aktarmak için takviyedeki temel malzeme olarak hareket eder.

1 Takviylemede kullanılan teknik yöntemlere ve araçlara göre sınıflandırılır

Genişletilmiş bölüm takviye yöntemi, kaplı çelik takviye yöntemi, önceden gerginli takviye yöntemi, yapısal güç iletim yöntemini değiştirme takviye yöntemi, çatlak döküm onarım takviye yöntemi, bağlı lif takviye yöntemi, bağlı çelik takviye yöntemi vb.

Sopak-lif takviyeleme yöntemi, taşıma kapasitesini ve esnekliğini artırmak için entegre bir kompozit bölüm oluşturmak için orijinal üyesin beton yüzeyine lif takviyeli kompozit malzemeyi yapıştırmak için sopa tipi bir yapışqan kullanan doğrudan takviyeleme yöntemine atıfta bulunur. Lif esas olarak takviyeli plastik, cam lif, aramid lif, karbon lif vb. içerir. Lif bağlı takviye yönteminin avantajları çelik bağlı çelik takviye yönteminin avantajlarına benzerdir. İnşaat yöntemi nispeten basit ve uygulama aralığı daha geniştir. Aynı zamanda, korozyon direnci, nem direnci, artan yapısal ağırlık, dayanıklılık ve düşük bakım maliyetleri özelliklerine sahiptir. Çeşitli gerilim özelliklerine sahip beton yapıların ve genel yapısal bileşenlerin takviylenmesi için uygundur. Orijinal yapısal durumu korurken, binanın alanının ve görünümünün etkili kullanımı için sahibinin gereksinimlerini karşılar. dezavantajı, lif malzemesinin kırılana kadar doğrusal elastik özellikler gösterdiği ve kırıldığında açıkça kırılgan olduğu için, C20'den daha düşük bir mukavemetle beton yapısal üyelerin takviylenmesi için kullanılmasından kaçınılmalıdır ve özel yangın koruma tedavisi gereklidir.

2 Güç analizi

Özelliklere göre, karbon fiber takviyesi, bükme, eksenli sıkıştırma, büyük eksantrik sıkıştırma ve gerilim üyeleri altında demirbeton için uygundur. Uygulama yöntemi genellikle karbon lifi gerilim bölgesinin yüzeyine yapıştırmaktır ve lif yönü gerilim yönü ile tutarlıdır. Bununla birlikte, karbon fiber takviyesi düz beton üyeler için uygun değildir ve uzunluk gerili çelik takviye oranı mevcut ulusal standartlarda belirtilen asgari takviye oranından daha düşük olan üyelerin takviyesi için de uygun değildir. Gerçek mühendislik takviyesi deneyimime göre, karbon fiber takviyesi yapının taşıma kapasitesini büyük ölçüde geliştiremez ve kirişin bükme ve kesme taşıma kapasitesi doğrudan geliştirilir. Sütunun kesme taşıma kapasitesi de belli bir dereceye kadar geliştirilir, ancak sütun sıkıştırılır ve bükülür. Taşıma kapasitesinin artması açık değil. Ve spesifikasyon ayrıca, demirbeton yapısal üyelerin güçlendirildikten sonra, normal bölümün bükülme taşıma kapasitesinin artışının% 40'ı aşmaması gerektiğini açıkça belirtiyor. Ve bükme taşıma kapasitesinin artması nedeniyle bükme başarısızlığından önce üyesinin kesme başarısızlığını önlemek için normal bölümün kesme taşıma kapasitesini hesaplamak için kontrol edilmelidir. Yapısal üyelerin taşıma kapasitesi çok farklıysa, diğer takviye yöntemleri kullanılmalıdır. Bu nedenle, kapsamlı bir takviye projesinde, en iyi stres durumuna ulaşmak için farklı beton yapısal üyeleri takviye etmek için çeşitli takviye yöntemleri sıklıkla kullanılır.

3 Lif ve yapışkanın performans denetimi

Yapısal takviyet için kullanılan lif kompozit malzeme doğrudan bir takviyet malzemesi olarak yükü taşıdığından, kalitesi doğrudan takviyetin güvenlik etkisini ve takviyetin mühendislik maliyetini etkileyecek ve içindeki karbon lif, lif kompozit malzemenin kalitesinin temel ölçüsüdür.

Yük taşıyan yapılar için yapıştırıcılar, takviye, karbon liflerinin sabitlenmesi ve yüklerin aktarılmasında temel malzeme olarak daha önemli bir rol oynar. Temel performanslarına göre A ve B sınıflarına bölünürler ve farklı stres koşullarına göre kullanım için seçilebilir. Önemli yapılar, üstünden asılan bileşenler ve dinamik harekete maruz kalan yapısal bileşenler için A sınıfı yapıştırıcı kullanılmalıdır; genel yapılar için, A veya B sınıfı yapıştırıcı kullanılabilir. Yük taşıyan yapıştırıcılar güvenlik performansı için test edilmelidir. Test sırasında, bağ kesme gücünün standart değeri, güven seviyesi c = 0,90 ve% 95 garanti oranı gereksinimlerini karşılamalıdır.

4 Karbon fiber takviye yönteminin inşaatı için önlemler

4.1 İnşaat için hazırlık: İnşaattan önce, beton üyesinin yapışkan konumdaki yüzey katmanının nem içeriği ve ortam sıcaklığı ölçülmelidir. Yüzey nem içeriği% 4'ten fazla veya ortam sıcaklığı 50 ° C'den az ise, bileşenin yüzey nem içeriğini azaltmak için önlemler alınmalıdır ve inşaat yalnızca gereksinimlere ulaştıktan sonra gerçekleştirilebilir. İnşaat öncesi, takviye tasarım çizimlerine göre yerleştirilmeli ve konumlandırılmalıdır.

4.2 Yüzey tedavisi: Beton yapı katmanı ortaya çıkana kadar, soyma, gevşeklik, bal tarzı, korozyon vb. gibi bozulmuş parçalar takviye üyesinin yüzeyinden çıkarılmalıdır ve beton yapı üyesinin çatlamış ve eksik köşeleri doldurulmalıdır. Beton yüzeyinin düzlüğünün 5mm / m'ye ulaştığını onaylayın; Yüzeyi bir kemer şekline taşlayın (eğrilik yarıçapı R = 20mm) ve son olarak yüzey tozunu tamamen çıkarmak ve kuru tutmak için aseton ile silin için güçlü bir üfleyici veya elektrikli süpürge kullanın.

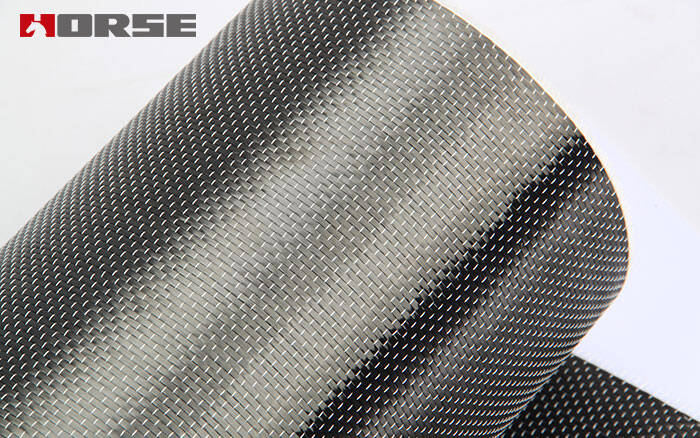

4.3 Karbon fiber kumaşını tasarımın gerektirdiği boyuta göre kesin (genellikle genişliği 100mm, 150mm, 200mm veya daha geniş) ve kesilmiş kumaşın kenarı düz ve pürüzsüz olmalıdır ve düzensiz köşeler olmamalıdır.

4.4 Yapışkanı ürün tedarikçisi tarafından sağlanan süreç gereksinimlerine göre yapılandırın. Yapışkanın eşit bir şekilde karıştırılması ve yapıştırılması gereken beton yapısal üyesinin yüzeyine uygulanması gerekir ve yapışkanın sertleşme süresi ürün açıklamasına göre yönetilmelidir.

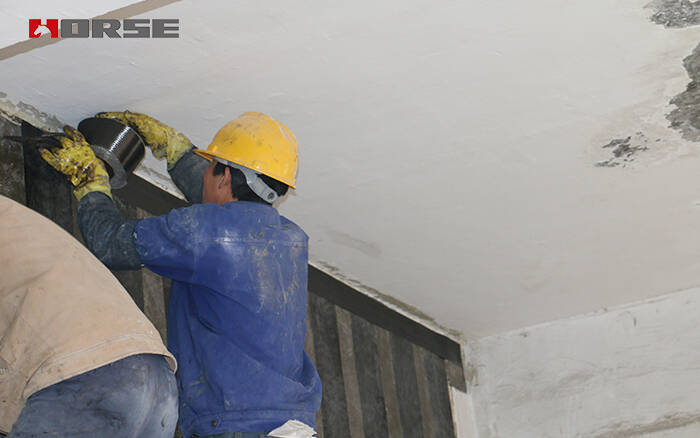

4.5 Kesilmiş karbon lif kumaşını yapıştırıcı ile kaplanan taban katmanına uygulayın. Karbon fiber kumaş tasarım yönünün sırasında yapıştırılmalıdır. Hava kabarcıklarını tamamen sıkmak için karbon fiber kumaşın yüzeyinde lif yönünde birçok kez yuvarlamak için özel bir silindir ve bir kazıcı kullanın, böylece yapıştırıcı karbon fiber kumaşına tam olarak nüfuz edebilir. Haddeleme sırasında karbon fiber kumaşa zarar vermeyin ve karbon fiber kumaşın kırışıklıklardan ve eğimden azat olduğundan emin olun.

4.6 Birden fazla katmana yapıştırırken yukarıdaki adımları katmana katmana tekrarlayın. Bir sonraki katman, karbon lif kumaşın yüzeyi dokunuşa kadar kuruduktan hemen sonra yapıştırılmalıdır. 60 dakikayı aşırsa, yapıştırıcı uygulamadan önce 12 saat bekleyin ve sonraki katmanı yapıştırın.

4.7 Karbon lif kumaşın son katmanının yüzeyine bir yapıştırıcı şeridi eşit olarak uygulanmalıdır.

4.8 Yüzey koruma işlemi: yangına dayanıklı boya uygulayın ve yapının uzun vadeli kullanımı için çevre sıcaklığı 60 ° C'den daha yüksek olmamalıdır.

4.9 Karbon lif takviyleme yönteminde kullanılan yapısal yapışkanın uzun vadeli dayanıklılığını göz önüne alındığında, takviylemedeki ana stresli lif levhalar için "tırnak çekimi + sıkıştırılmış çelik levha" ilave önlemleri kabul edilmelidir.

4.10 Demerbeton yapıları takviye etmek için karbon fiber takviye yöntemi kullanıldığında, yapıya etki eden canlı yüklerin çoğunu kaldırmak veya kaldırmak için önlemler alınmalıdır.
