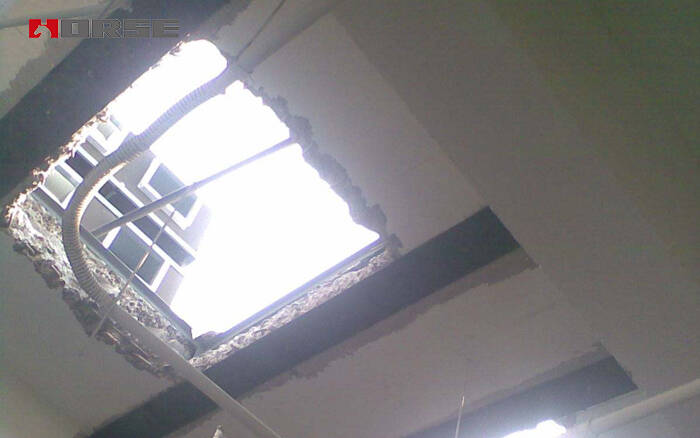

Zemin levhasının açılışından sonra orijinal güç iletim yolu ve takviye kısmen kesilir. Bir yandan, açılışın etrafındaki levhasın iç gücü artar, bu da stres konsantrasyonuna neden olur. Öte yandan, plaka kaburgaları azaltılır ve taşıma kapasitesi azaltılır ve gerçek duruma göre etkili takviye gereklidir.

Deliğin genişliği b ≤ 300 mm veya delik çapı D ≤ 300 mm levhanın güç yönüne diki ve kesilmiş çelik çubuk sayısı ≤% 5 olduğunda tedavi gerekmez. b≤1000mm veya D≤1000mm olduğunda, kesilmiş çelik çubuk sayısı ≤20% ve delik açıldıktan sonra levha üzerindeki güç etkisi küçüktür ve sadece yapı güçlendirilmiştir, tazminat güçlendirme yöntemi benimsenebilir. Deliğin kenarına levhadaki kesilmiş çelik çubukları ekleyin. İnşaatı kolaylaştırmak için, yapıştırılmış çelik veya karbon fiber kumaş genellikle sırt tazminat kaburgası olarak kullanılır ve toplam miktar ≥1.2 olmalıdır. Yukarıdaki koşullar aşıldığında, tasarım hesaplamaları yoluyla takviye için uygun çelik kenar kirişleri veya yerde döküm beton kenar kirişleri benimsemek gerekir.

Karbon fiber takviyesi

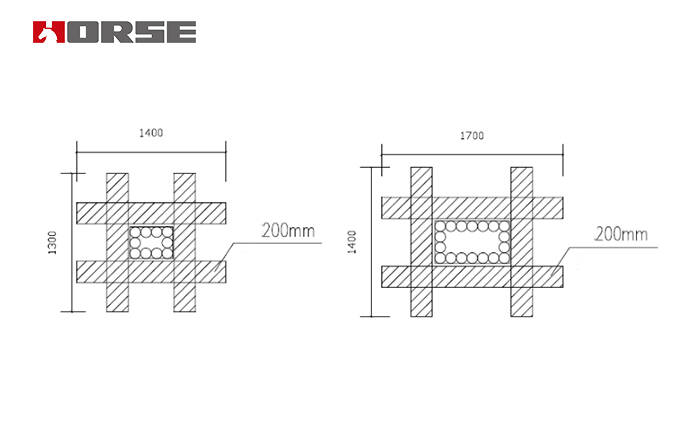

Yerinde döküm edilen sürekli levha deliklere sahiptir. Delik levhanın negatif bükme momenti alanında bulunduğunda, bağlayıcı karbon kumaş takviye için kullanıldığında, çift taraflı takviye de yapılmalıdır. Dikey ve yatay lif kumaş macununun sırası sınırlı değildir.

İlgili gereksinimler:

a. Karbon kumaşının özellikleri 200mm ~ 300mm genişliği ve 200g ~ 300g kalitesidir.

b. Bu takviye yöntemi, açılış küçük olduğu için yalnızca yapısal takviye için kullanılabilir.

c. Kompensasyon karbon kumaşının maksimum çekme değeri, kesilmiş çelik çubukların eşdeğer çekme değerinin 1,2 katından az olmamalıdır.

d. Karbon kumaş çelik levhala temas ettiğinde, doğrudan temas yerine bir yapışkan katmanı uygulanmalıdır.

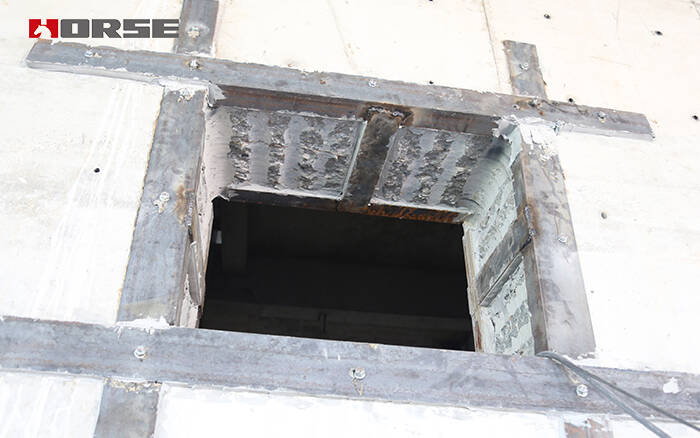

Bağlantılı çelik takviye

Yerinde döküm edilen sürekli levha deliklere sahiptir. Delik pozisyonu levhanın negatif bükme momenti alanında bulunduğunda, yapıştırıcı çelik tazminat takviyesi olarak kullanıldığında, her iki tarafta da güçlendirilmelidir. Yapışkan çelik levha güçlendirme yöntemi için, daha büyük kuvvetin yönü en dış katmana yapıştırılmalıdır (bu da son yapıştırıldığı anlamına gelir) ve daha az kuvvetin yönü olan çelik levha iç katmana yapıştırılmalıdır (yapıştırılacak ilk). Bu anda, ilk yapıştırılmış çelik levha beton kaplama üzerinde oluklu olmalıdır. Oluk kalınlığı, ilk bağlanmış çelik levhanın yüzeyinin zeminin zemine eşittiğini sağlamak için çelik levhanın kalınlığı + 3mm'dir. Ayrıca iki yönde yapıştırılabilir, ancak çelik levha daha az güç yönünde üç bölüme kesilmesi, yerinde kaynak yapması ve kısmen sonra yapıştırıcı dökmesi gerekir.

İlgili gereksinimler:

a. Çelik levha seçim özellikleri 100mm ~ 200mm genişliğinde ve 3mm ~ 5mm kalınlığında olmalıdır.

b. Bu takviye yöntemi, açılış küçük olduğu için yalnızca yapısal takviye için kullanılabilir.

c. Telafiz çelik levhasının alanı, kesilmiş çelik çubuğun eşdeğer kesit alanının 1,2 katından az olmamalıdır.

Bağlantılı çelik ve karbon fiber takviye ortaklığı

Negatif bükme anını taşıyan levha çelik veya karbon kumaş olsun, duvar tarafından engellenecek ve nüfuz edilemez. Bu anda, vida ve kısa açılı çelik, gerginliği bağlamak ve demirlemek için duvardan geçmek için kullanılabilir. Çerçeve yapısı için köşe alanında açılıklara sahip ve negatif bükme momentini taşıyan yerde döküm döşeme zemin levhası için, levha çelik veya karbon kumaş, yan kiristin dışında bükülmeli ve demirlenme uzunluğu gereksinimlerini karşılamalıdır.

Yerinde dökülmüş zemin levhaları için delikler açıldığında, delikler açılmadığında açılış zemin levhalarının sertliği ve gücü değişik derecede zayıflayacaktır. Genel olarak, sertliğin zayıflaması daha açıktır ve deliğin kısa tarafında veya köşesinde daha fazla gerilim konsantrasyonu olacak ve levha gluteninin azalması taşıma kapasitesinin azalmasına neden olacaktır. Bu nedenle, açılıştan sonra zeminin iç güç analizi ve taşıma kapasitesi hesaplaması yapıldıktan sonra, zeminin özelliklerine, açılış konumuna (kenar, orta), açılışın boyutuna ve şekline ve benzeri yönlerde uygun takviye işleme yöntemleri kabul edilecektir. Zemin özellikleri arasında (kiriş zemin, kirişsiz zemin, basitçe desteklenen levha, sürekli levha, tek yönlü levha, iki yönlü levha)

Bu iki yöntemi kullanırken, levhanın negatif bükme momenti alanında delikler açarken levhanın üst ve alt taraflarındaki çift taraflı takviyelere dikkat etmek ve aynı zamanda uçlardaki demirleme önlemlerini sağlamak gerekir.

Beton yan kirişler ekle

Plaka açısı daha da genişletildiğinde, açılışın genişliği veya çapı 1000 mm'den büyük olmasına neden olduğunda veya kesilmiş çelik çubukların sayısı% 20'yi aştığında ve açılışta büyük bir konsantre yük olduğunda, prefabrik plaka ana kaburgayı vb. kesmektedir, sadece karbon fiber bez veya çelik levha kullanılır. Takviye etkisi çok sınırlı olacak ve stres konsantrasyonunun zemin gücü üzerindeki olumsuz etkisini azaltmak için güç iletim yolu değiştirilmelidir. Stres transferini değiştirmek için, destek transferi için açıktaki yeni kirişler kullanılabilir. Bu yöntemi kullanırken, orijinal yapının çerçeve kirişlerinin dikey ve yatay yönlerde güçlendirilmesi ve kesme gücünün etkili bir transferini sağlamak için dikkat etmek gerekir.

Ek çelik kirişler

Genellikle, arka kesilmiş deliğin flanjlanması gerekir ve deliğin çelik çubuğu kesilir ve yukarı doğru bükülür ve deliğin kenarı flanjlanma yapmak için dökülür. Flanş yüksekliği 100mm'den az değildir, kalınlığı 80mm'den az değildir ve flanş betonunun mukavemet seviyesi orijinal beton levhasından az değildir. Deliğin kenarına yerleştirilen çelik kiriş I-kiriş, kanal çeliği veya açı çeliği olabilir ve belirli miktar hesaplamalarla belirlenir.

Çelik kirişler arasındaki bağlantı sıradan cıvatalar veya yüksek mukavemetli cıvatalar ile bağlanır.

İnşaat sırasında dikkat edilmelidir: deliğin açılışı hafifçe vurulmalıdır ve deliğin kenarının çatlamasını önlemek için ağır bir çekiç kullanılmamalıdır; Zeminin beyazlaştırılmış tabakası çıkarılmalıdır. Demirli beton ve çelik kiriş yakınlaştırmak için çelik kiriş ve zemin levhası arasında çelik bir çerçeve sürdürülür ve çelik kemiler elektrikli kaynak yoluyla çelik kirişe sürdürülür.

Zemin levhasındaki deliğin büyüklüğü ne olursa olsun, yapısal bütünlük üzerinde belirli bir etkiye sahip olacak ve zeminin taşıma kapasitesine belirli bir hasara neden olacaktır. Yalnızca sonraki takviye işlemine önem vererek ve uygun takviye teknolojisi ve yüksek kaliteli ve güvenli takviye malzemeleri seçerek uzun vadede yapısal güvenlik sağlanabilir.
