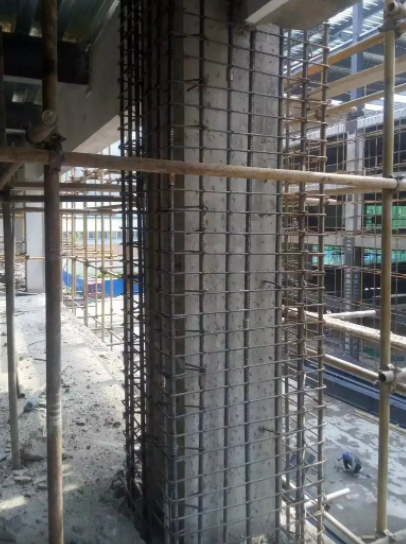

Sütunları güçlendirmenin birçok yoluyla karşılaştırıldığında, genişletilmiş bölüm güçlendirme yöntemi ilk günlerde bina güçlendirme alanında yaygın olarak kullanıldı. Avantajları düşük malzeme gereksinimleri, basit yapı ve güçlü uygulanabilirlik, özellikle önemli ölçüde daha küçük orijinal kesit boyutları ve önemli ölçüde daha yüksek eksenli sıkıştırma oranları olan bileşenlerin güçlendirilmesi için. Ana dezavantaj, birçok ıslak operasyon, uzun inşaat süresi, büyük miktarda mühendislik ve makine kullanımının olmasıdır.

Süreç prensipi

Takviye oranı uygun olduğunda, beton bükülme üyesinin taşıma kapasitesi takviyelerin toplam alanının artmasıyla birlikte artar. Bu nedenle, yapının kesitindeki takviyelerin kesit alanını artırmak, orijinal üyesinin bükülme performansını önemli ölçüde iyileştirebilir. Daha sonra, yerde döküm beton beton sıkıştırma alanına eklenir ve bileşenin normal bölüm taşıma kapasitesi yeni parçanın ve orijinal yapının ortak çalışması ile geliştirilebilir.

inşaat süreci

Orijinal yapıyı onarmak

Temel ekimi takviye inşaatı

Rebar bağlama

Şablonu yükle

beton için

Bakım ve kalıplama

Kalite Kontrol Noktaları

1. Yeni takviyelerin garantili bağlantı gücü

Yeni eklenen çelik çubuklar fabrikanın kalite denetimi sertifikasına ve test raporuna sahip olmalıdır ve kullanıma girmeden önce mekanik özellik testi ve kaynak testi için örneklenmelidir. Daha sonra, çelik çubuğun sınıfı, özellikleri, kesme uzunluğu ve şekli tasarım çiziminin gereksinimlerine göre kesinlikle seçilmelidir ve çelik çubuq eklemlerinin sayısı en aza indirilmelidir.

Yeni eklenen çelik çubuklar (ekim çubukları da dahil olmak üzere) orijinal çelik çubuklara bağlanmalıdır ve yeni eklenen çubukların kapatılmasını sağlamak için her tarafta genişletilmiş kesitleri olan beton sütunlar güçlendirilmelidir. Beton sütun tek, çift veya üç taraflı genişletilmiş bölümle takviyelendirildiğinde, mühürlenemezse, yeni küçülme çubuğu ve orijinal süpürge mühürlenme elde etmek için kaynaklanabilir. İç halkalar deldi ve dikildi. Delik temizlendikten sonra, güçlendirilmiş plastik enjekte edilmeli ve rebar eklenmelidir. Yeni çapların yüksekliği orijinal çaplardan 50 mm aşamalı olmalıdır ve demirleme derinliği tasarım çizimlerinin gereksinimlerine kesinlikle uymalıdır. Dış süpürge orijinal dış süpürge ile kaynaklanır ve bir tarafın kaynak uzunluğu 10'dan az olmamalıdır (süpürgenin çapı).

2. Beton vibratörler

Beton döküldükten sonra, beton sarması tarafından oluşturulan hava baloncuklarını kaldırmak için titremeli, böylece beton eşit bir şekilde dökülür, yapısal mukavemeti arttırır ve beton bileşenlerin kalitesini sağlar. Beton katmanı katmana dökürken, her bir beton katmanının kalınlığı titreme çubuğunun uzunluğunun 1,25 katını aşmamalıdır. Titreşim süreci sırasında, titreşim çubuğu yukarı ve aşağı eşit titreşim yapmak için yukarı ve aşağı sallanmalıdır. Üst betonu titrererken, alt betonun ilk ayarından önce yapılmalı ve titreme çubuğu 5 ~ 10cm alt betona eklenmelidir, böylece ardıcıl dökülen iki beton katmanı bir bütün haline gelir. Beton yüzey açık yerleşme ve hava baloncukları olmadan düz olmalıdır. Vibratör kullanırken, vibratör ile kalıp arasındaki mesafe vibratörün yarıçapısının 0,7 katını aşmamalıdır, kalıp yakınında titremek uygun değildir ve çelik borular, borular, halkalar, gömülü parçalar vb. ile çarpışmalardan kaçınılmalıdır.

3. Betonun yoğunluğunu sağlayın

Kendini sıkıştıran beton veya mikro genişleyen beton, sütun bölümünün, betonun sıkıştırılığını ve çatlama direncini sağlayabilen ve sütun yapısının gücünü ve sertliğini artırabilen bölüm yöntemini artırarak güçlendirildiğinde kullanılabilir.

Kendini sıkıştıran betonun ana özellikleri, yüksek akıcılığa sahip olması, ayrı olmaması ve sızıntısı olmamasıdır. Kendi ağırlığına göre çeşitli alanı doldurabilir ve yoğun çelik çubuklar ve karmaşık yapılar için iyi dolum özelliklerine sahiptir. Titremeden (veya hafifçe titremeden) yoğun beton yapılar oluşturabilir ve iyi mekanik özelliklere ve dayanıklılığa sahiptir. Titreşimi zor olan beton yapı, yetersiz titreşimden kaynaklanan kalite kusurlarından kaçınabilir, titreşimden kaynaklanan gürültü kirliliğini ortadan kaldırabilir ve beton yapı verimliliğini artırabilir.

Genellikle, betonun kurutma küçülmesi, sürünmesi ve sıcaklık farkı etkileri nedeniyle küçülmesi ve deformasyonu, yapının içinde çekme gerilimi yaratacaktır. Bu çekme gerilimi betonun nihai çekme geriliminden daha büyük olduğunda çatlaklar ortaya çıkar. Mikro genişleme betonu kullanırken, beton sertleşmenin ilk aşamasında, beton yapısı genişleyecek ve deforme edecek ve enerji serbest bırakacak, bu da beton yapısının içindeki mikroyapıyı optimize edebilir ve yapının içinde belirli bir basınçlı gerilim ve basınçlı gerginlik yaratabilir. Yapı plastik bir durumda olduğundan, çok sayıda boşluğu sıkıştırabilir ve doldurabilir, küçülme deformasyonundan kaynaklanan stresi dengeleyebilir ve yapının çatlama direncini etkili bir şekilde iyileştirebilir.

Ayrıca, karışık toprağa bir mikro genişleme ajanı eklemek, eklem yüzeyinin bağlama performansını iyileştirebilir, eski ve yeni betonun bir bütün olarak çalışabileceğini, kuvveti birlikte taşıyabileceğini ve demirli betonun küçülmesini azaltabilir.

4. Şablon genişlemesini önlemek

Genişleme, betonun büyük düşüşü ve hızlı döküm sürecinden kaynaklanan beton sütunların ateş sürecinde yaygın bir fenomendir. Beton katmanının alt kısmı yeni döküldüğünde ve başlangıç ayarı henüz başlamadığında, üst katmandaki sürekli dökülen beton, kalıfın yan basıncını arttırmaya devam edecek ve kendi yatay ve dikey basıncı kalıbın genişlemesine neden olacaktır.

Betonun genişlemesini önlemek için aşağıdaki önlemler alınabilir:

1) Sütun kalıp yapısının alt köşe temel yüzeyi düz olmalıdır ve düzlük 2 mm içinde kontrol edilmelidir. Kalıp desteklemeden önce, kalıbın alt köşesi bir kum çerçevesi ile düzeltilmelidir ve kalıbın alt köşesi kalıbın eklemlerinde bulamaç sızıntısını önlemek için çimento harcıyla mühürlenmelidir.

2) Alt levha dökürken, 020mm çelik çubuk kafasını takın, böylece kalıfın alt köşesi değişmez ve kalıfın dışını sabitlemek için bir iskele borusu kullanın.

3) Gerilim cıvataları kalıfın her iki tarafında düzenlenmelidir ve güvenlik faktörünü artırmak için sütunun kökünden 1m içindeki gerilim cıvata kapakları için çift kapaklar kullanılmalıdır. Çekme cıvatalarının aralığını kesinlikle kontrol edin (aralık 400mm'dir, sütunun alt kısmı 1m içinde yoğunlaşmıştır ve aralık 300mm'dir) ve kanban duvarının dış boyutu

4) Bir sonraki beton katmanını dökürken, 20mmx20mm ahşap şeridi kalifinin üst girişine sabitleyin, böylece dökülmüş betonun üst girişi konveks bir şekil oluşturur. Kalıplamanın üst katmanı desteklendiğinde, alt açılış beton yüzeyle yakın temas halinde olabilir ve alt açılış kalıplamanın kalıp genişlememesini sağlamak için kravat cıvataları olarak çelik destek ayakları vardır.

5) Kalıplamanın eklemleri, desteği güçlendirmek ve kalıplamanın pürüzsüz yüzeyini sağlamak için ahşap çapraz dikişlerle sabitlenmelidir.

6) Kalıp çıkarıldığında, kalıp çıkarıldığında betonun yüzeyine ve köşelerine zarar vermemek için betonun gücünün garanti edilebilmesi koşulu altında yapılmalıdır. Çıkma tipi bir bütün olarak ayrılamaz ve yukarıdan aşağıya ayrılmalıdır.

5. Eski ve yeni beton yapışkanlığını kontrol edin

Artan eklem mukavemeti ile kesit takviye yönteminin en büyük sorunu eski ve yeni beton parçaların fonksiyonel kombinasyonudur. Güce maruz kaldığında, eski ve yeni betonun ortak yüzeyi zayıf kısmıdır. Eski ve yeni beton yapılar arasındaki arayüzün mukavemeti çok düşük ise, yük gerilimi etkili bir şekilde iletilemez ve mukavemet çok yüksekse, kırılgan kırılma tehlikelerine neden olur. Bu nedenle, eklem yüzeyine yeterli miktarda kesme sürtünme kaburgaları veya demirleme üyeleri yerleştirmek, eski ve yeni parçalar arasındaki bağlantıyı güçlendirebilir, eklem yüzeyinde dış kuvvetlerin etkili bir şekilde iletimini sağlayabilir ve eski ve yeni betonun bir bütün olarak çalışmasını sağlayabilir.

Genellikle, orijinal bileşenin beton arayüzünü (yapıştırma yüzeyini) sertleştirdikten sonra, yapısal arayüz yapışkanını fırçalayın ve eski betonun yapıştırma mikroyapısını iyileştirmek ve yapıştırma performansını iyileştirmek için sertlik tedavisi geçiren eski betonun yüzeyinde arayüz ajanını fırçalayın. Güçlü yapışma, iyi su direnci ve güçlü yaşlanma direnci olan arayüzün seçilmesi gerektiğine dikkat edilmelidir. Arayüz ajanı eski ve yeni beton arasındaki yapışmayı iyileştirebilir ve yüzey suyunun emilmesi veya pürüzsüzlüğü nedeniyle arayüzün yapışması kolay olmadığı fenomenini önleyebilir.

Arayüz ajanının bağlama etkisini sağlamak için aşağıdaki önlemler alınabilir: inşaat ortamının nisbi nemini% 70'den az tutmak, iyi havalandırma ve temel yüzey ve çevre arasındaki sıcaklık farkını 5t içinde kontrol etmek. Arayüzü boyamadan önce yağ, yosun vb. kaldırmak için bir tel fırçası kullanın. Beton yüzeyinin gevşek ve çatlamış parçaları önceden onarılmalıdır; Bağlama bulamağını temel yüzeyde eşit bir şekilde fırçalamak için bir fırça kullanın ve ardından kaplama yüzeyinin kurumasına izin verin (yaklaşık 12 saat).
