Son köprü güçlendirme ve önceden gerilmiş karbon levha inşaat sürecimize bir göz atalım.

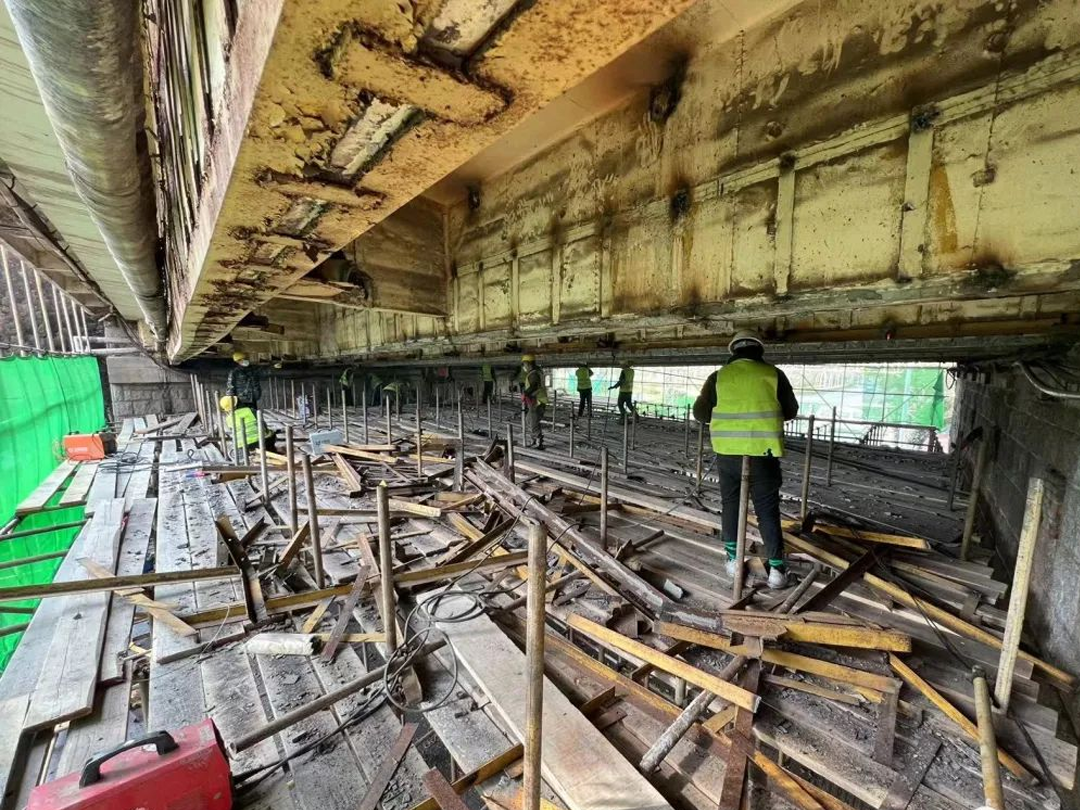

1. Konumlama ve düzenleme

Çizime göre alandaki kalıbın yerini doğru bir şekilde belirleyin ve hattı çıkarmak için mürekkep çeşmesini kullanın. Önce kirişinin orta çizgisini çıkarmak ve ardından uzunlama miktarını göz önüne alıp iskelenin merkezinden kalıbın konumunu ölçmek önerilir.

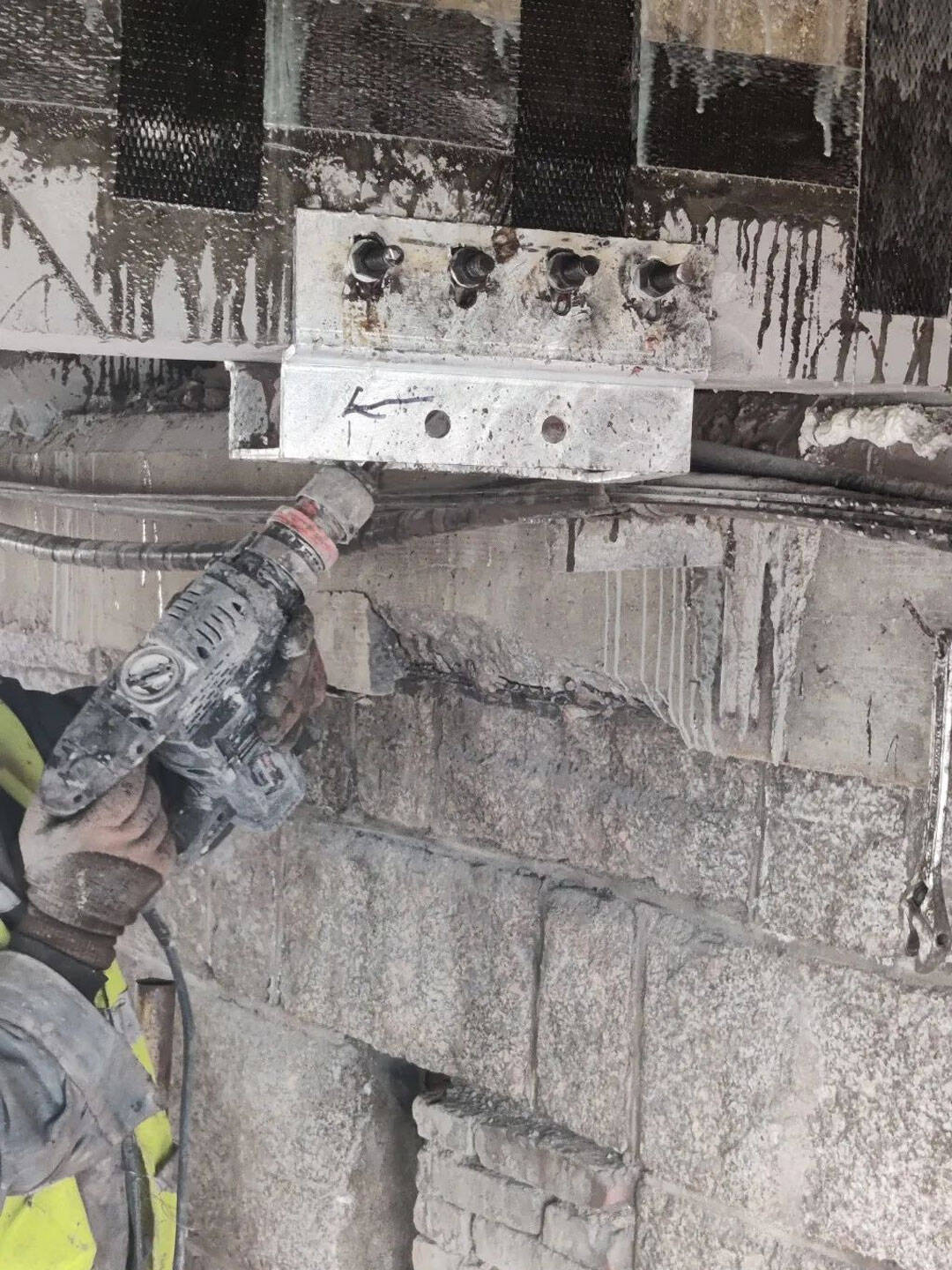

2. Sondaj

Delikli delik ve çelik çubuk arasında çatışma olduğunda, delik konumunu uygun şekilde ayarlayın. Sondaj sırasında kiriş gövdesine dikey olmalıdır ve delikli deliğin derinliği, plakanın altındaki kalınlığına göre belirlenen 250px'den az olmamalıdır.

3. Çapalar ekim

Yüksek mukavemetli cıvatalar dikmek için, vida sınıfının 10.9'un üstünde olması önerilir. Ekim yapıştırıcısı tamamen cıvataların etrafına sarılmalı ve ardından saat yönünde döndürülmeli ve deliklere koymalıdır. Sertleşme sırasında rahatsız etmeyin ve sadece sertleşmeden sonra çapa cıvatalarını sıkıştırın.

4. Yuvalama

Derinlik 2 ~ 75px ve uzunluk sabit uçun sınır çerçevesinden ve gerilim uçundan 10 ~ 500px biraz daha uzundur. Oluk açtıktan sonra, iç yüzeyi pürüzsüz hale getirmek için onarın.

5. Onarım

Oluk yapıldıktan sonra, hızlı ayarlama malzemesi ile onarın ve demiren daha pürüzsüz bir kurulumunu sağlamak için yüzeyin düz olmasını sağlamak için cilalayın.

6. Sınır çerçevesini yükle

Sınır çerçevesi {sabit ve gergin uçlar}, çapa blokları, yüksek dayanıklı vidalar ve somunlar yükleyin. 4, seviye 8'in üstünde.

7. Çapa blokunu yükleyin

Sabit ucdaki çapa blokunun tarafındaki cıvata gücünün 12.9 veya üstü sınıf olması önerilir, çapa blokunun her iki ucundaki mil şeklindeki delikler içeri doğru yöneldir ve yüksek mukavemetli vidanın 10.9 veya üstü sınıf kullanması önerilir.

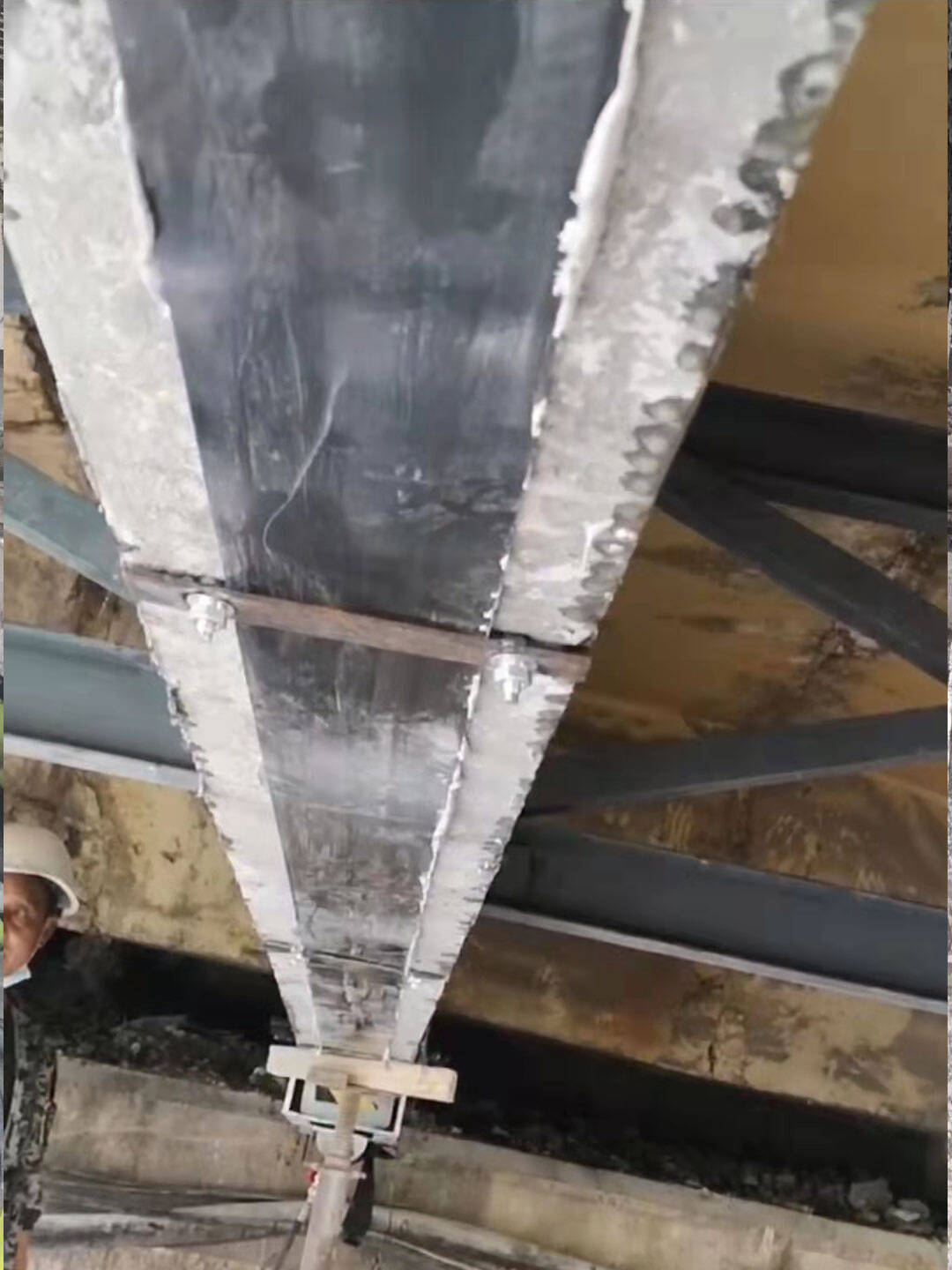

8. Karbon fiber plakasını yükleyin

Plakanın kesme uzunluğu her ucunda 5 ~ 250px'den fazla olmalıdır ve gerilim ucunun çapa bloku sınır çerçevesinin ön ucuna yerleştirilmelidir.

9. Jack yükle

Asılı çeki ayarlayın, sokunun önüne, 4 somun yerleştirin ve çek sıkına kadar çeki ayarlayın. Jack'in orta çizgisi kravat çubuğunun orta çizgisi ile hizalanır.

10. Kaplama karbon fiber plaka yapıştırıcı

Düz uygulama sağlamak için bir tarafı kaplamak için bir spatula kullanın.

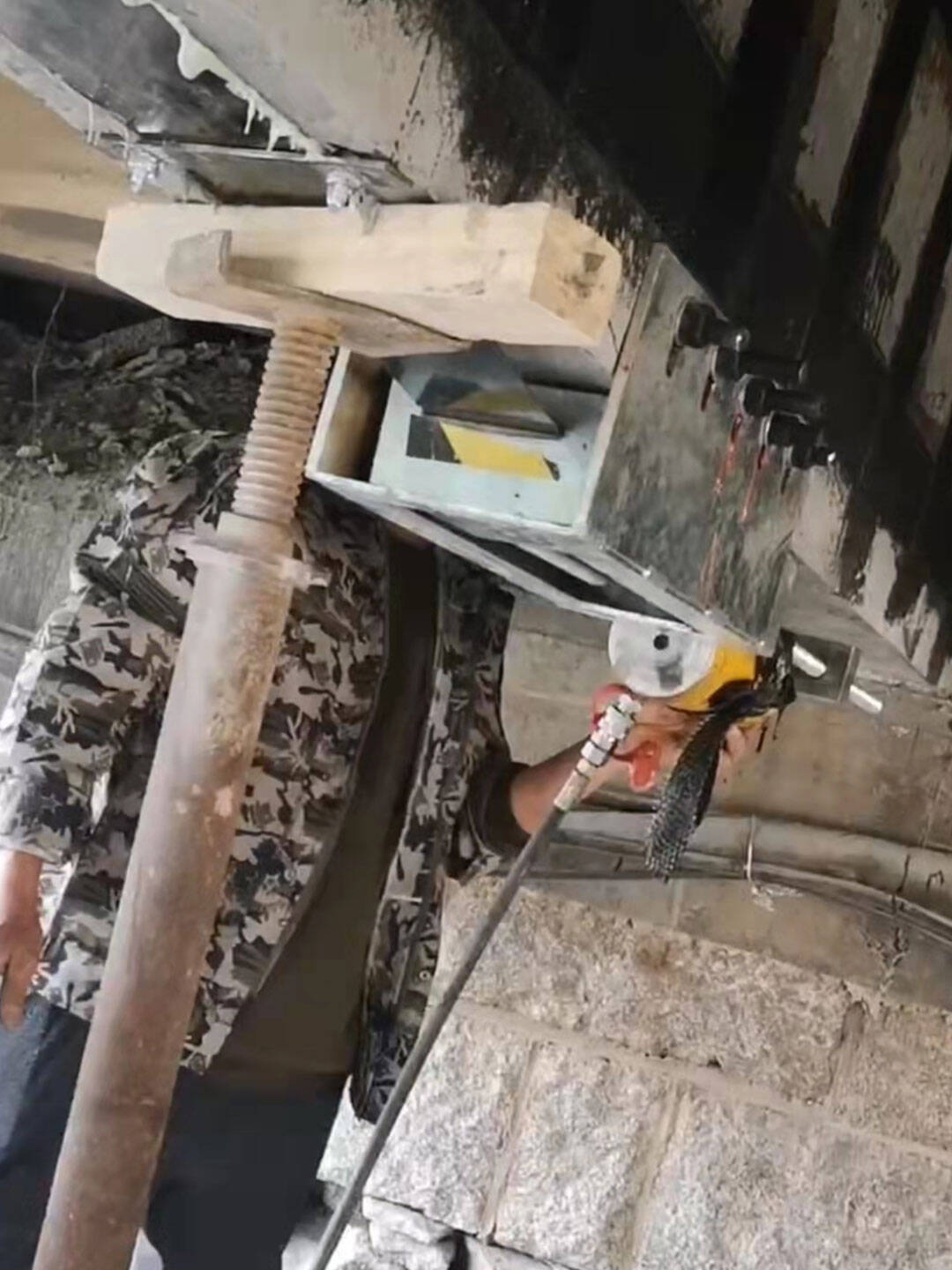

11. Ön gerilmiş gerilim

Gerilim adım adım, 3 ila 5 dakika aralıklarda gerilim düşürün ve gerilim ünitesini vidalarla sabitleyin, somunları simetrik olarak sıkıştırın, yükü 5 dakika tutayın, boşaltın ve jakı çıkarın.

12. Karbon fiber plaka basınçlandırma

Her 2 metrede bir basınç parçası (genişleme cıvataları ile sabit) takın. İnşaat güvenliği ve önlemleri.
