Bu makale, Horse CFRP takviye tasarım yazılımının fonksiyonunu ve uygulama sürecini bir örnek aracılığıyla tanıtır.

Örnek

Bir beton kiriş, C30 beton mukavemeti, bölüm boyutu B × h = 200mm × 500mm。 Uzunluk takviyesi ve çakma HRB400'dür, kirişin alt kısmı 4 16mm takviyesidir ve kirişin üst kısmı 2 14mm takviyesidir. Stirrup çapı 8mm ve mesafe 200mm'dir.

Yükün artması nedeniyle, aralığın ortasındaki bükme momenti taşıma kapasitesinin en az 300KN · M olması gerekir. Orijinal üye gereksinimleri karşılayamaz ve güçlendirilmesi gerekir.

01

Yeni bileşen

Üye bilgisi sayfasına bölüm boyutunu, takviye yapılandırmasını, beton bilgilerini ve orijinal üye parametrelerini girin ve orijinal üye parametrelerinin girişini tamamlamak için Kaydet'e tıklayın.

Orijinal bileşen parametrelerinin girişi tamamlandıktan sonra, [takviye tasarımı] veya [takviye kontrol hesaplama] modu seçilebilir.

02

Takviye tasarımı

Bu modda, takviye miktarı, takviye sonrası üyelerin taşıma kapasitesi gereksinimlerine göre hesaplanabilir ve özel takviye şeması oluşturulabilir.

Bileşenin [takviyeleme tipinde] [normal bölüm bükme direnci] seçin, [karbon fiber kumaş yapıştırma] takviyeleme yöntemini benimseyin, takviyelemeden sonra gerekli 300KN · m bükme kapasitesini ve takviyelemeden önce 220kn · m orijinal bükme momentinin standart değerini girin ve yüksek mukavemetli sınıf I 300g karbon fiber kumaş hm-300-i'yi takviyeleme malzemesi olarak kullanın.

Gerekli olduğu gibi alternatif şemaların bir listesini oluşturmak ve her şemanın temel bilgilerini görüntülemek için şema oluştur'a tıklayın. Schema ayrıntılarını görmek için Ayrıntıları tıklayın.

03

Takviye kontrol hesaplaması

Bu modda, takviye sonrası taşıma kapasitesinin takviye gereksinimlerini karşıladığını kontrol etmek için üye takviye şeması girilebilir. Mevcut takviye şemasının parametreleri parametre girişi sırasında yapılandırılmalıdır. Kontrol hesaplamasının ayrıntılarını görmek için Kontrol Hesaplamasını tıklayın.

04

Hesaplama sayfası ve ayrıntı görünümü

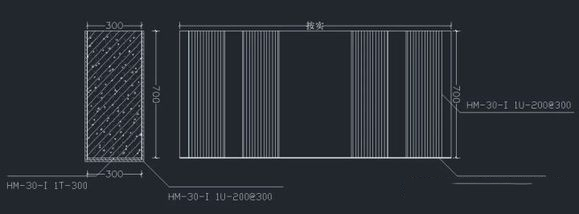

Şema ayrıntıları sayfasında hesaplama sayfasını, takviye ayrıntılarını, tasarım açıklamasını ve diğer belgeleri indirebilirsiniz.
