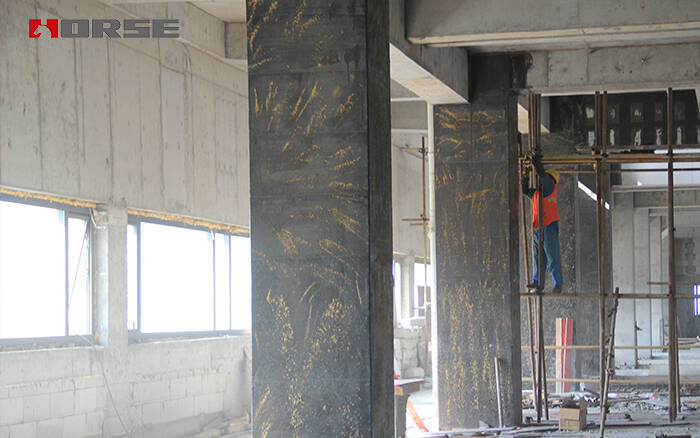

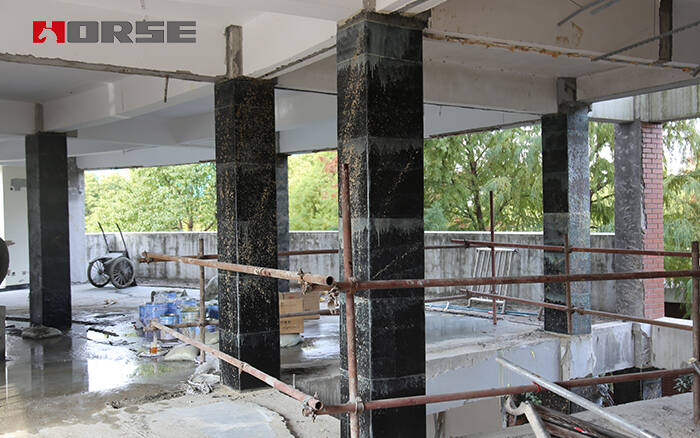

FRP güçlendirilmiş sütunların yapısal gereksinimleri

1. Çevre paketinin FRP levha katmanlarının sayısı silindir için 2 katmadan az olmamalıdır; Kare ve dikdörtgen sütunlar 3 katmadan az olmamalıdır.

2. Çevre çevresinin üst ve alt FRP levha katmanları arasındaki örtüşüm uzunluğu 50 mm'den az olmamalıdır, çevresel kesim noktasının uzantı uzunluğu 200 mm'den az olmamalıdır ve her şeridin örtüşüm konumları aşamalıdır.

3. Kare ve dikdörtgen sütunların kenarları ve köşeleri şekillendirilmelidir. Karbon fiber ve cam levha takviye için kullanıldığında, çamfer yarıçapı 25 mm'den az olmamalıdır.

4. Yoğunlaştırılmış alanın yüksekliği, sütun bölümünün uzun tarafının boyutunun maksimumu, sütunun açık yüksekliğinin 1/6'sı ve 500mm'dir.

5. Sütunun tüm yüksekliği boyunca sarılmalıdır. Sismik sınıf I ve II köşe sütunları için sütunun bütün yüksekliği boyunca sarılmalıdır.

FRP'nin mekanik özellikleri

Hepimizin bildiği gibi, GRP'nin ana gerilim yönü çoğunlukla lif yönüne, yani eksenli yöne paraleldir. Çekme mukavemeti, basınç mukavemeti ve bağlama performansı FRP'nin ana mekanik özellikleridir.

1 Çekme dayanımı

Lif, GRP'nin çekme mukavemetinin temelidir ve reçine esas olarak yardımcı bir rol oynar. Lif, reçine ve karbon lif kumaşının gerilim egrileri. Karbon lif kumaşın stres-gerilim ilişkisi doğrusal elastiktir. Lifin nihai gücü FRP'den daha yüksektir. Reçinin nihai çekme gerilimi FRP ve lifden daha yüksektir, bu da reçinin lif kırıldıktan sonra kırıldığını gösterir.

2 Baskıştırma dayanımı

FRP'nin basınç mukavemeti çekme mukavemetinden daha düşüktür. GFRP, CFRP ve AFRP'nin basınç mukavemeti sırasıyla çekme mukavemetinin% 55, 78 ve% 22'sidir. Çoğu durumda, FRP'nin basınç mukavemeti FRP'nin çekme mukavemetine orantılıdır.

3 Yapışkanlık özelliği

Yapının hizmet performansı ve taşıma kapasitesi bağlama performansından etkilenir ve FRP formu, malzeme performansı, geometrik boyut ve FRP yüzey şekli bağlama performansını etkileyecektir.

FRP takviyesinin inşaat süreci

 • Yüzey işleme

 • HM-180 primer uygulama

 • HM-180CE düzeltme yapışkanı ile tamir ve düzeltme

 • HM-180C3P karbon lif yapıştırıcı uygulama

 • Dış bağlı FRP

 • HM-180C3P karbon lif yapışqanı tekrar uygulama

 • Kurma ve koruma
