Önceden gerilmiş CFRP Plaka güçlendirme teknolojisi, yeni bir CFRP güçlendirme teknolojisi olan aktif güçlendirme teknolojisine aittir. Karbon fiber plakanın yüksek mukavemeti ve ön gerilim uygulama özellikleri ile birleştirilmiş olarak, karbon fiber plaka yüksek mukavemet kullanım oranına sahiptir. Yapının gücünü ve sertliğini önemli ölçüde arttırarken, demirbeton yapıların sapmasını ve deformasyonu azaltabilir, çatlakları azaltabilir ve kapatabilir ve hafif ölü ağırlık, yapıya az hasar, basit yapı ve iyi takviye etkisi avantajlarına sahiptir.

Bakım ve takviye projesinde, takviye etkisi esasen takviye malzemelerinin kalitesine ve takviye yapısının standartlaşmasına bağlıdır. Bu sayıda, göz ardı edilmesi kolay ancak önceden gerilmiş karbon fiber plaka takviye inşaatı sürecinde takviye etkisini doğrudan etkileyen bazı inşaat noktalarını tartışacağız. Yorumlarınızı değiştirmeye hoş geldiniz.

01

Sondaj ve rebar ekimi

Çelik çubukların dikiminin ana işlevi, gerilme süreci sırasında önceden gerilmiş karbon fiber plakanın eksantrik gerilme, kırık, demirleme cihazı ayrılması vb. olmasını önlemek ve pürüzsüz ve güvenli gerilmeyi sağlamak için gerilme ucunu, sabit ucdaki demirleme cihazını ve batanları sabitlemek ve sınırlamaktır.

delme deliği

Öncelikle, sondamadan önce, mürekkep kutusu, tabanın kurulum konumu çizgisini ve tasarım gereksinimlerine göre katmanları açmak için kullanılmalıdır ve sondamanın sabit konumu beton kirişin altında işaretlenmelidir. Çelik çubuk dedektörü, önceden belirlenmiş delme konumunda gerilmiş çelik çubuklar veya kirişin orijinal önceden gerilmiş çelik ipleri olup olmadığını tespit etmek için kullanılmalıdır. Dağıtılmış yük taşıyıcı takviye durumunda, sondaj pozisyonu, yük taşıyıcı takviye ve önceden gerilmiş çelik ipliğe zarar vermek için tabandaki sabit delik pozisyonunun yatay marjına göre ayarlanabilir.

Sondaj, sapma hatasını en aza indirmek için konumlandırma işaretinin çapraz merkez noktasına doğru olarak gerçekleştirilir. Delme makinesi ve delme ucu, deliğin diki ve derinliğini sağlamak için çapa cıvatasının çapına ve delik derinliğine göre seçilir.

Delik temizliği

Delikte toz varsa, ekim yapıştırıcısı ile beton deliği veya demir cıvatası arasındaki bağlama yeteneğini etkileyecek ve ekim demir çubuğunun demirleme taşıma kapasitesini etkileyecektir. Bu nedenle, delik temizleme tedavisi de son derece önemlidir. Deliği temizlemek için bir üfleyici ve sert bir fırça kullanmanız önerilir. Sert fırça deliğin altına derin olmalı, deliği temizlemek için birçok kez ileri geri döndürülmeli ve daha sonra üfleyici tozu temizlemek için deliğin altına derin olmalıdır. Tekrarlanan temizleme, delikte yüzen toz olmayana kadar 3 kezden az olmamalıdır. Gerekirse, delik duvarını temizlemek için pamuk iplik ve alkol kullanılmalıdır.

Ekim takviyesi

Rebar ekim yapıştırmasını delik derinliğinin yaklaşık 2/3'üne enjekte edin, yapıştırıcı aşıncaya kadar çapa cıvatasını implant edin ve tek yönde döndürün ve çapa cıvatası kiriş yüzeyine diki olmalıdır.

02

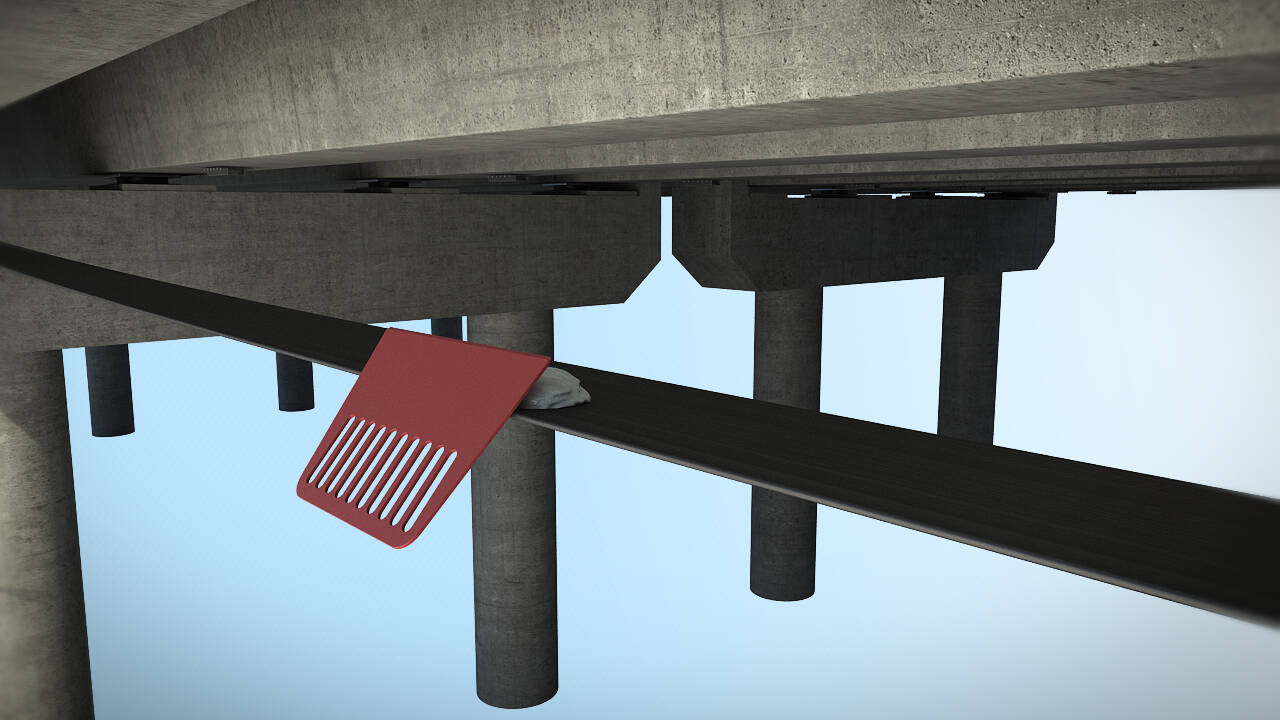

Karbon fiber plakanın kurulum denetimi

Karbon fiber plaka, karbon fiber güçlendirilmiş tek yönlü plakadır. Kalıplama işlemi, kalıptaki reçine ile impregnelenmiş karbon lifi ve sürekli pultrusyonu tedavi etmektir. Bu nedenle, çapraz kesimin (genişlik yönü) kesme ve bükme gücü düşüktür.

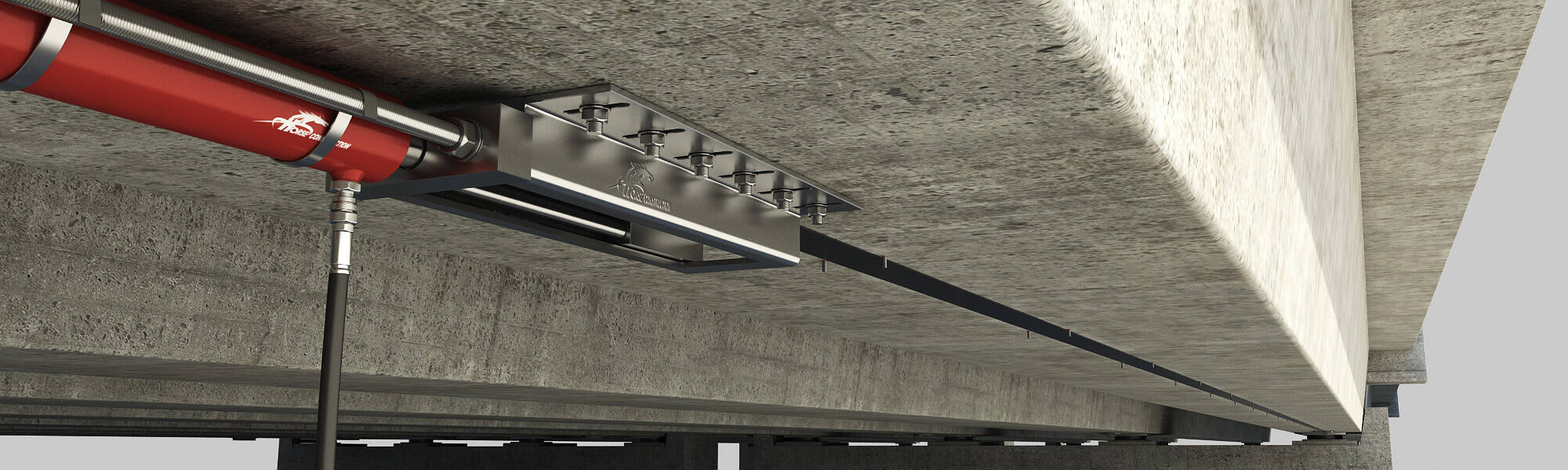

Karbon fiber plakanın kurulumundan sonra, eğer karbon fiber plakanın merkez çizgisi ve her iki ucundaki çapaların merkez çizgileri aynı eksende değilse, ön gerilim artmasıyla karbon fiber plakanın eşitsiz gerilmesine ve karbon fiber plakanın uzunluk hasarına yol açacak tutarlı kesme gerilmesine yol açacaktır.

Bu nedenle, ön gerginleme resmi gerginlemeden önce gerçekleştirilmelidir ve ön gerginleme tasarım gerginleme kontrol geriliminin% 30'una ulaşmalıdır (ayrıntılar için tasarım gereksinimlerine bakın). Çapa merkezi uzantı hattı algılama yöntemi, her iki ucundaki çapa merkezi hatlarının sapıp sapmadığını ve ayarlamadığını kontrol etmek ve karbon plakasının uygun pozisyona ayarlanması için kullanılmalıdır.

03

Gerginlik koruması

Gerginlemeden önce koruyucu önlemler alınmalıdır. Karbon fiber levha kırılgan bir malzemedir. Gerginleme işlemi yanlış ise, bölünme, kırık ve diğer durumlar ortaya çıkabilir. Ayrıca, büyük bir önstresin desteği ile büyük bir tehlike vardır. Bu nedenle, inşaat süreci sırasında koruyucu önlemler alınmalıdır ve tehlikeden kaçınmak için operasyon doğrudan karbon fiber plaka ekseninin altında yapılmamalıdır.

GB 55034-2022 İnşaat ve Belediye İnşaat Sitelerinde Güvenlik, Sağlık ve İş Sağlığı Genel Kodu (2023.6.1'den beri yürürlüğe alınmıştır), önceden gerilmiş yapıları gerginleştirdiğinde ve söktüğünde önceden gerilmiş uçlarda koruyucu önlemlerin alınması ve eksen yönünde hiçbir inşaat işçisi olmamasının açıkça belirtilmiştir.

04

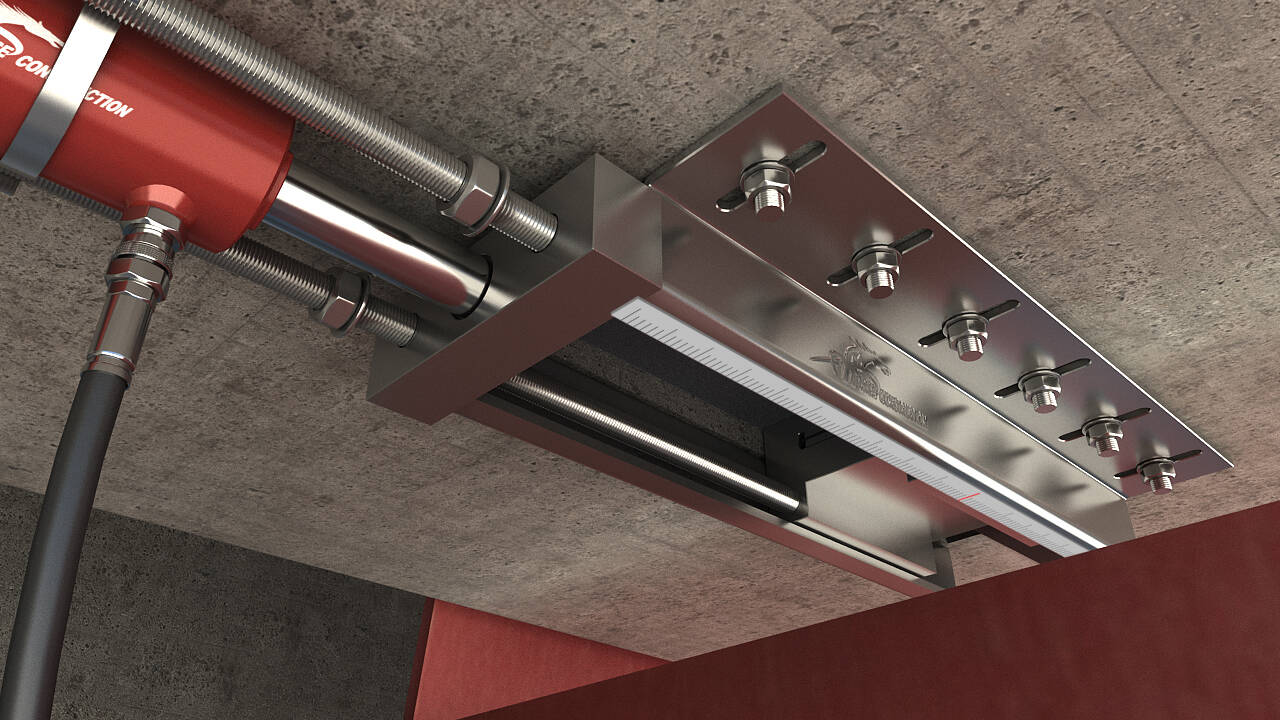

Derejeli gerginlik

Bazı inşaat birimleri tüm gerginliği bir anda tamamlamayı veya resmi gerginlik gerçekleştirirken basıncı ve yükü çok kısa bir süre sürdürmeyi tercih eder, bu da gerginlik etkisini etkileyen sorunları (eksantrik gerginlik ve karbon fiber plakasının kırılması, demirleme kırılması vb.) zamanında bulmaya neden olur, gerginlik arızasına ve hatta tehlikeye neden olur.

Bu nedenle, aşamalı gerginlik gerçekleştirmek gerekir ve özel aşamalı gerginlik gerilim değeri ve ilgili uzunluk tasarım çizimlerine uymalıdır. Karbon fiber plakanın çekme gerilim değeri ve uzunluğu gereksinimleri karşıladığında, basınç ve yük yaklaşık 5 ~ 10 dakika boyunca sürdürülmelidir (özel gereksinimler için tasarım özelliklerine bakın) ve gerginlik somunu tamamen kilitlenmelidir, gerginlik ve sabitleme uçlarında anormal koşulların olup olmadığına ve orijinal yapıya dikkat edilmelidir. Herhangi bir anormallik varsa, gerginlik hemen durdurulur ve teknisyen anormalliğin nedenini kontrol eder. Gerekirse basınç hafifletilir ve yeniden basınçlanma sadece sorun çözüldükten sonra gerçekleştirilebilir.

Gerginlemeden sonra, başka anormallikler yoksa, gerginleme aletleri çıkarılabilir. Aynı zamanda, karbon fiber plakası ve batten arasında boşluk olmamasını sağlamak için batten üzerindeki cıvataları sıkıştırın.
