CFRP U şeklinde halka, CFRP'yi kirişin altında sabitlemek ve güvenilir bir gerilim iletmek için kullanılır. CFRP'yi takviye için yapıştırırken, CFRP U şeklinde halka yapıştırma yöntemi genellikle benimsenir ve şeritlerin yalnızca kirişin tarafına yapıştırılmasına izin verilmez. Peki, CFRP U-hoop'u ne zaman yapıştırmanız gerekiyor? İnşaat sırasında nasıl çalışır?

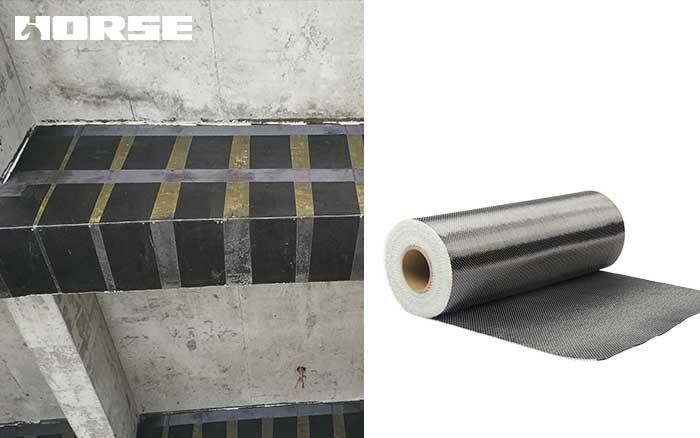

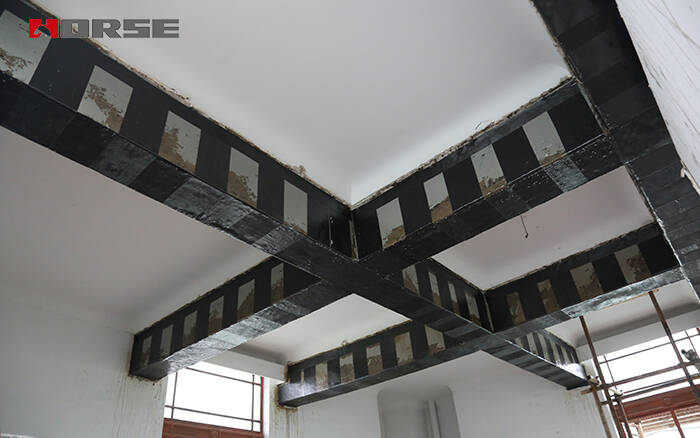

U-hoop, karbon fiber levhalarla beton bükülme kirişlerinin takviylenmesinde sıklıkla kullanılan bir demirleme önlemidir. Doğrudan kirişin altına etki etmez, ancak kirişin altındaki karbon fiber yamasına ve kirişin kenarına sabitlenir.

Beton kirişleri karbon fiber levhalarla güçlendirme sürecinde, ana hasar biçimleri karbon fiber levhaların hasarı, kirişlerin hasarı ve soyma hasarı. Karbon fiber yamanın başarısızlığı genellikle takviylemede karbon fiber yamanın yetersiz kullanımından kaynaklanmaktadır. Yük arttıkça, karbon fiber yaması temel malzemeden önce hasar görecektir.

Sıkıştırma arızası, aşırı takviye ve karbon lif kumaşının aşırı kullanımına eşdeğer olan beton kirişindeki "süper güçlendirilmiş kiriş" ile karşılaştırılabilir, bu da bükülme kirişinin üst çekme bölgesindeki betonun kırılmasına neden olur ve kiriş hasarına neden olur.

Soyma başarısızlığı, karbon lif yaması ile beton kiriş arasındaki bağın başarısızlığından kaymasına veya hatta ayırılmasına neden olur. Soğulma başarısızlığı olan kiriş için, karbon lif yaması gerekli takviye gücünü tam olarak kullanamaz. Soyma arızasının ortaya çıkması sadece karbon lif yapışkan malzemenin israfına neden olmakla kalmaz, aynı zamanda beton kirişlerin uygulanmasını ciddi bir şekilde sınırlar. Bu nedenle, karbon fiber yapıştırıcı ve karbon fiber impregneli kauçuk kalitesi için gereksinimlere ek olarak, karbon fiber kumaş ve kiriş gövdesinin bütünlüğünü sağlamak için U şeklinde halka da gereklidir.

CFRP U-hoop, kiriştindeki farklı düzeninden dolayı farklı taşıma kapasitesine sahiptir. Karbon fiber kumaş kiriş takviyesi için kullanıldığında U şeklinde halka nasıl düzenlenir?

1. Normal bölüm takviyesi

Normal bölümün güçlendirilmesi için düzenlenen U şeklinde halka için, karbon lif kumaşının uzantı uzunluğu hesaplama yoluyla gereksinimleri karşılayamadığında, uzantı uzunluğu aralığında en az üç U şeklinde halka çapası eşit bir şekilde kurulması gerekir. Karbon fiber kumaşın hesaplanan uzantı uzunluğu yeterli olduğunda, karbon fiber kumaşın her iki ucunda kiriş altında ve konsantre yükün her iki tarafında orta genişliğe sahip U şeklinde çemberler ayarlanması gerekir.

2. Eğimli bölüm takviyesi

Bükülme üyelerinin diagonal bölümünü karbon fiber kumaşla güçlendirirken, yoğunlaştırılmış alanın farklı üye türlerine göre düzenlenmesi konusunda da farklılıklar olacaktır. Diyonal kesim takviyesinde, CFRP U şeklinde halka inşaat ekseninin yönüne diki yapıştırılmalıdır ve eğik yapıştırma yöntemine izin verilmez.
