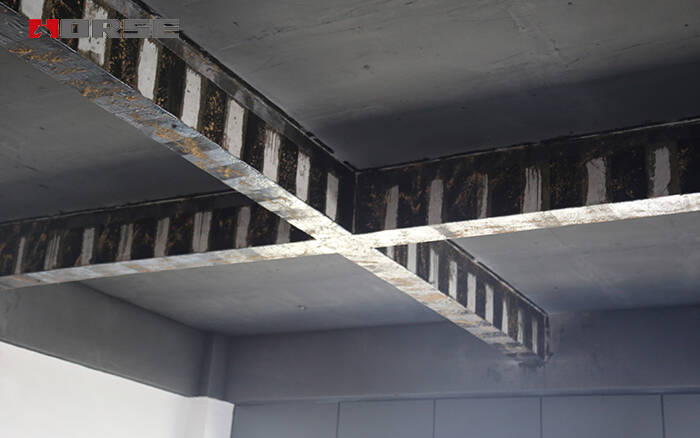

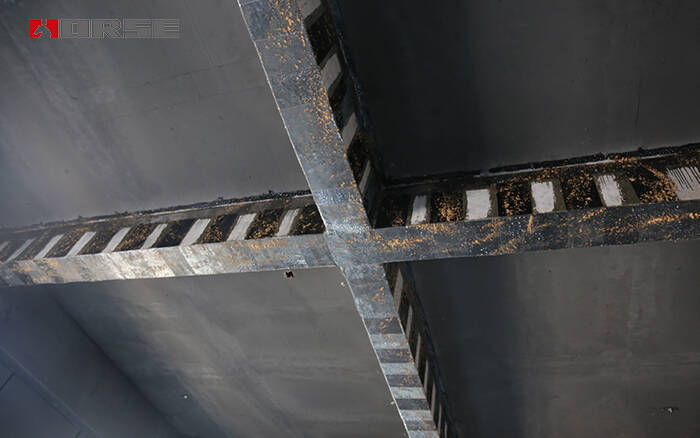

Karbon fiber güçlendirilmiş polimer (CFRP) levha kullanarak RC kirişlerin bükülme güçlendirilmesi için hesaplanan parametreler

Kiriş bölümü: 250x700

Betonun dayanıklılık sınıfı: C25

Çelik sınıfı: iki sınıf çelik

Beton koruyucu katmanın kalınlığı: 25mm

Çelik çubuk sayısı: çift satır ve üstü

Takviye öncesi bükme momenti değeri: 50KN. M

Takviye sonrası bükme momenti değeri: 417KN. M

Çekme takviye alanı: 2280mm

Sıkıştırılmış takviye alanı: 509mm

Orijinal kiriş bölümünün nihai bükme anı: Mu

orijinal kirişin sıkıştırma bölgesinin yüksekliği X'dir

x'= fy* (As - As') / (fc * b) = 178.59mm

x' ≤2a, x' = 2a, x' > ζbho, x' = ζbho

x' = 2a, Mu = fy * As * (h - 2 * a)

x'>ζbho ，Mu = fc * b * x' * (h - x' / 2) + fy * As' * (h - a)

2a <x'≤ζbho ，Mu = fc * b * x' * (h - x' / 2) + fy'* As' * (h - a) - fy'* As * a

Mu = 410.44KN. M

M> 1.4Mu güçlendirilemezse, M<Mu güçlendirilmesi gerekmez, Durumun geri kalanı aşağıdaki gibi ele alınır:

0,75 ζbho'dan fazla olmayan önemli bileşenlerin özelliklerine göre güçlendirme kirişinden sonra. Bu nedenle aşağıdaki karar verilir: Sıkıştırma bölgesinin göreli yüksekliği x

x≤2a, x = 2a

2a <x'≤0.75ζbho

x=(fc * b * h - Sqr((fc * b * h) * (fc * b * h) + 2 * fc * b * (fy * As' * (h - a)- fy * As * a - M ))) / (fc * b)

x = 182.83mm

İki stresin etkisini göz önüne alındığında, lif kompozitlerinin gecikme gerginliği εfo

εfo=αf*Mok/(Es*As*ho)

εfo=1.37*50/(2000000*2280*675)=0.00022

x> 2a

CFRP genişliği = (fc * b * X + fy * As' - fy * As) / (wf * ff) / km / (nf * tf)

Sonuçlar şunlardır:

Karbon fiber kumaş mukavemet sınıfı: yüksek mukavemet II sınıfı, alan kalitesi <= 300 ve önceden impregnasyon malzemesi yok

Karbon fiber katman numarası: 1 katman

Karbon fiber kumaş kalınlığı: 0.167mm

Karbon fiber kumaş genişliği: 60.6mm

Yapıştırın uzantı uzunluğu: 857.5mm
