Genel olarak, köprünün üstyapısının güçlendirilmesinde birkaç yol vardır

1. CFRP takviye yöntemi

2. Bağlantılı çelik levha (tendonlar) takviye yöntemi

3. Ön gerileme FRP takviye yöntemi

4. Üye bölümünü genişletmek ve takviye yöntemini güçlendirmek

5. Rebar ekimi takviye yöntemi

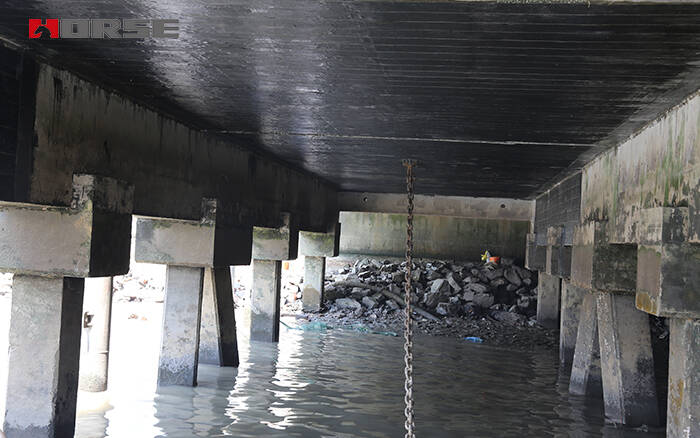

CFRP yenileme

Karbon fiber malzemelerinin ortaya çıkması, inşaat mühendisliğinin takviye teknolojisini bir adım daha fazla yapar. Karbon lif, hafif kalitesi, korozyon direnci, ince levha ve yüksek çekme mukavemeti nedeniyle yaygın olarak kullanılır.

Karbon fiber kumaş (film) takviyesi, özellikle tercih edilen yükseklik sınırlı karbon fiber takviyesi yöntemi olduğunda, kiriş köprü takviyesi yöntemi için taşıma kapasitesini geliştirir.

 (1) karbon fiber kumaşın güçlendirme ilkesi

Demerbeton bükme üyelerinin bükme takviyesi, çelik çubuğun çekme özelliklerini değiştirmek veya tamamlamak için üyelerin bükme taşıma kapasitesini artırmak için karbon lif kumaşını üyelerin çekme alanına yapıştırmaktır.

 (2) CFRP için takviye tasarımının anahtar noktaları

CFRP eski köprüleri güçlendirmek için kullanılır. Şu anda genel hesaplama yöntemi, belirli bir standarta göre karbon lif kumaşını belirli bir miktarda çeliğe dönüştürmektir. Daha sonra teorik analiz geleneksel demirbeton güç analizi modeline göre gerçekleştirilir.

 (3) inşaat teknolojisi ve CFRP takviye gereksinimleri

A. İnşaat öncesi hazırlık

B. temel yüzey işleme

C. kaplama impregneli yapıştırıcı

D. yapıştırma karbon fiber kumaş

E. kapak yüz koruması

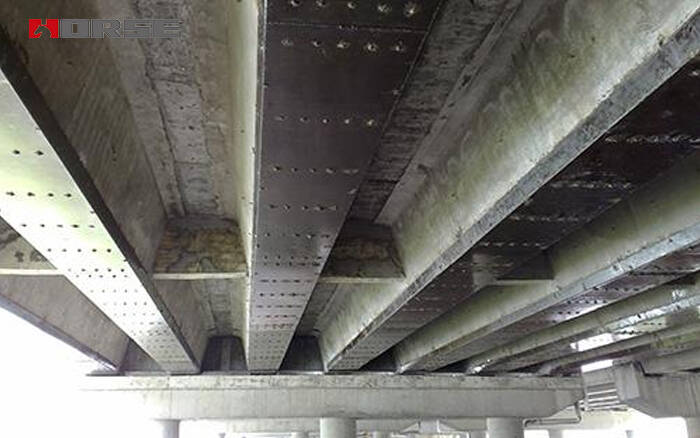

Bağlantılı çelik levha (tendonlar) takviye yöntemi

Çelik levha takviye yapıştırma yöntemi, çelik levha veya çeliki beton bükülme üyelerine yapıştırmak ve bileşenin bükme direnci ve kesme direncini iyileştirmek ve çatlak yayılması etkisini azaltmak için birlikte şekillendirmek için epoksi reçine yapısal yapıştırıcı kullanır.

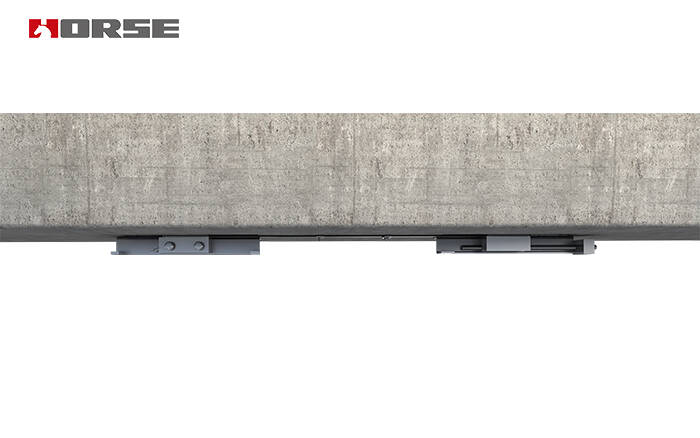

Ön gerileme FRP takviye yöntemi

1. Köprü yapısının taşıma kapasitesini iyileştirin, büyük genişliğli kiriş levhasında eşsiz avantajlara sahiptir.

2. Yapının deformasyonunu önemli ölçüde azaltın ve yapının taşıma kapasitesini artırın, çatlak genişliğini ve sapma deformasyonu azaltın ve bükülme takviyesinin büyük genişlik kiriş levhası için uygundur.

3. Yapının sertliğini iyileştirin ve malzeme performansını tam olarak kullanın, bir sürü malzeme ve mühendislik maliyetini tasarruf edin.

Üye bölümünün genişletilmesi ve takviye yönteminin güçlendirilmesi

Kirişin gücü, sertliği, istikrarı ve çatlama direnci yeterli değilse, takviye yöntemi genellikle üyesin bölümünü artırmak ve takviye artırmak için kullanılabilir.

Beton kesitin genişletilmesi aşağıdaki gibi kabul edilebilir: A. kalınlaştırma köprü paneli B. ana kiristin kiriş kaburgasının yüksekliğini ve genişliğini artırır

Ana takviye çubuğu yönteminin inşaatının ana noktaları: A. ana çelik takviyelerin takviyesi B. uzun çapları bağlamak ve beton koruma katmanını geri yüklemek

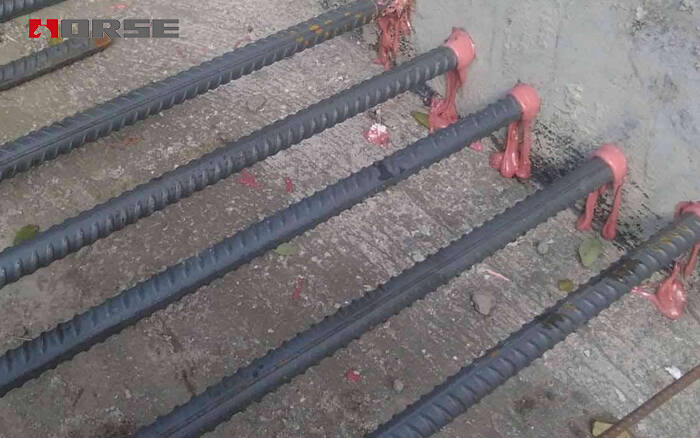

Rebar ekimi takviye yöntemi

Rebar bağlantıları ve ağır demirleme için epoksi harç

Daha sonra kurulmuş demir çubuğu ile yapısal bağlantılar (örneğin, uzantı / duvarlara, levhalara, merdivenlere, sütunlara, temellere vb. bağlantı)

Binaların, köprülerin ve diğer sivil yapıların yapısal yenilemesi, beton üyelerin yeniden donatılması ve yeniden güçlendirilmesi mümkün

Yapısal çelik bağlantıların demirlenmesi (örneğin çelik sütunlar, kirişler vb.)
