Gerçek üretimde ve günlük hayatta, fonksiyonel modifikasyonlar ve ekipmanların eklenmesi nedeniyle zemin açılışları genellikle dahildir. Bir yandan, zemin levhasının açılmasından sonra, orijinal güç iletim yolu ve takviye kısmen kesilir, bu da zemin levhasının genel sertliğini azaltacak, yapısal bütünlüğünü azaltacak ve daha sonra binanın sismik performansını azaltacak. Öte yandan, zemin levhasındaki açılış delikleri, açılış levhasının etrafındaki taşıma kapasitesini zayıflayabilir ve beton çatlamalarına ve hatta hasara neden olabilir.

Bu nedenle, açıldıktan sonra zemin levhasında iç güç analizi ve taşıma kapasitesi doğrulamasını gerçekleştirmeliyiz ve zemin levhasının özellikleri, boyutu, şekli ve yönündeki farklara dayanarak uygun takviye yöntemlerini benimsemeliyiz. Ortak takviye yöntemleri, telafi takviyesi ve destek kirişleri eklemeyi içerir.

tazminat güçlendirme yöntemi

İç kuvvetin artması ve zemin levhasını açtıktan sonra taşıma kapasitesinin azalması doğrudan açılışın boyutuyla ilişkilidir ve basitleştirilebilir:

1) b ≤ 300mm (plakanın gerilim yönüne diki açılışın genişliği) veya açılışın çapı D ≤ 300mm olduğunda ve kesilmiş çelik çubuk sayısı ≤% 5 olduğunda, işlenmemiş bırakılabilir.

2) b ≤ 1000mm veya deliğin çapı D ≤ 1000mm olduğunda, kesilmiş çelik çubuk sayısı ≤% 20'dir ve açıldıktan sonra plakanın gerilimi üzerindeki etki küçüktür. Takviye yalnızca yapıya dayandığında, tazminat takviye yöntemi, levhadaki kesilmiş çelik çubukları (Asfy) deliğin kenarına eklemek için kullanılabilir. İnşaatın kolaylığı için çelik veya lif kumaş genellikle sonraki takviye olarak kullanılır ve toplam tazminat miktarı ≥ 1.2 (Asfy) olmalıdır.

Negatif bükme anları taşıyan levha yüzeyine çelik levhalar veya lif kumaş yapıştırırken, genellikle duvar tarafından engellenir ve sürekli bir şekilde düzenlenemez. Bu durumda, vidalar ve kısa açılı çelik, çekme gücünü aktarmak için duvar ve demirden geçmek için kullanılabilir ve çerçeve yapısının yerde döküm zemin levhasının köşe alanında delikler yapılabilir. Negatif bükme anlarına sahip olan plaka yüzeyi, kenar kirişinin dış tarafına bükülmeli ve demirlenme uzunluğu gereksinimlerini karşılayan çelik plakalar veya lif kumaşlarla yapıştırılmalıdır.

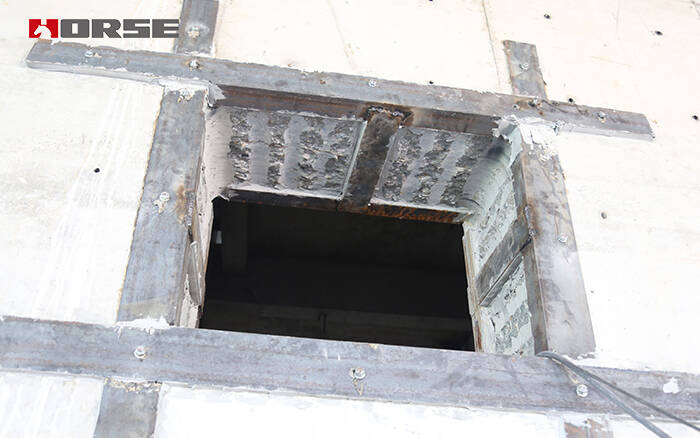

1. Bağlama çelik levha takviye yöntemi

Bağlantılı çelik levha güçlendirme yöntemi için (bağlantılı çelik levha yöntemi olarak adlandırılır), daha az gerginli yöndeki çelik levha iç katmana (ilk yapıştırılmış) yapıştırılmalı ve daha gerginli yöndeki çelik levha en dış katmana (son yapıştırılmış) yapıştırılmalıdır. Bu noktada, ilk yapışkanlı çelik levha, ilk yapışkanlı çelik levhanın yüzeyinin zemin levhasının alt yüzeyine eşittiğini veya her iki yönde yapıştırılabildiğini sağlamak için ≥ çelik levha kalınlığı + 3mm derinliği ile beton yüzeyinde yuvarlanmalıdır. Bununla birlikte, daha az gerilim yönünde çelik levha üç bölüme kesilmeli, yerinde kaynaklanmalı ve yerel olarak yapışkanla kaplanmalıdır.

Çelik bağlama yöntemi, statik kuvvetlere dayanan genel bükme ve çekme bileşenlerine uygulanabilir. Kullanım ortamı sıcaklığı 5-60 ℃'yi aşmamalıdır, nisbi nem% 70'i aşmamalıdır ve kullanım koşulları altında kimyasal korozyon olmamalıdır. Aksi takdirde etkili koruyucu önlemler alınmalıdır. Komponen betonunun dayanıklılık derecesi C15'ten daha düşük olduğunda, bu yöntem takviye için kullanılmamalıdır.

İlgili gereksinimler:

a. Çelik levha 100mm ~ 200mm genişliği ve 3mm ~ 5mm kalınlığı ile seçilmelidir.

b. Bu takviye yöntemi sadece küçük açılıklarla yapısal takviye için kullanılabilir. Zemin küçük bir açıklığa sahiptir, bu da tahtanın stresi üzerinde küçük bir etkiye sahiptir. Bu yöntem sadece yapısal takviye için kullanılabilir.

c. Telafi çelik levhanın alanı, kesilmiş çelik çubuğun eşdeğer kesit alanının 1,2 katından az olmamalıdır

2. Karbon fiber kumaş kullanarak takviye yöntemi

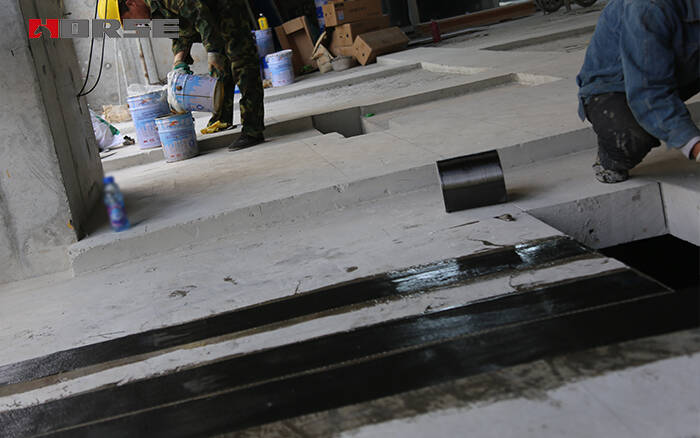

Karbon fiber kumaş yapıştırmanın takviye yöntemi de bir tür tazminat takviye yöntemidir. Bu makale esas olarak açıklamak için bir örnek olarak karbon lif kumaş yapıştırma alır. Yerinde döküm edilen sürekli levhanın açılış konumu levhanın negatif bükme momenti alanında bulunduğunda, takviye için karbon fiber kumaş yapıştırırken çift taraflı takviye de yapılmalıdır. Karbon fiber kumaşın dikey ve yatay yapıştırma sırası sınırsız olabilir.

Beton bölümünü arttırmak veya çelik yapıştırmak gibi geleneksel yöntemlerle karşılaştırıldığında, karbon fiber kumaş takviyesi yapıştırma yöntemi, yer tasarrufu, basit inşaat, yerde sabit tesislere ihtiyaç yoktur, temelde yapısal boyut ve kendi ağırlığında artış yoktur, iyi korozyon direnci ve dayanıklılık avantajlarına sahiptir.

İlgili gereksinimler:

a. Karbon kumaş 200mm ~ 300mm genişliği ve 200g ~ 300g kütlesi ile seçilir.

b. Bu takviye yöntemi sadece küçük açılıklarla yapısal takviye için kullanılabilir.

c. Kompensasyon karbon kumaşının maksimum çekme kuvveti, kesilmiş çelik çubuğun eşdeğer çekme kuvvetinin 1,2 katından az olmamalıdır.

d. Karbon kumaş çelik levhala temas ettiğinde, bir yapışkan katmanı uygulanmalıdır ve doğrudan temas edilmemelidir.

e. Genellikle çelik plaka basınç şeritlerini yapıştırarak, lif kumaşın her iki ucunda güvenilir demirleme önlemleri alınmalıdır.

Çelik levhaları yapıştırma ve lif kumaş yapıştırma takviye yöntemini kullanırken, tahtanın negatif bükme momenti alanında delikler açtığında, tahtanın üst ve alt kısımlarının çift taraflı takviyele güçlendirilmesi ve uçlardaki demirleme önlemlerinin sağlanması gerektiğini not etmek gerekir. Aynı zamanda, boşaltma işlemine dikkat edilmeli ve personel ve ofis ekipmanları gibi güçlendirilmiş bileşenlerin taşıdığı canlı yükler geçici olarak çıkarılmalıdır ve geçici inşaat yükleri mümkün olduğunca en aza indirilmelidir.

Destek ışını yöntemi ekleme

Zemin levhasının açılışı daha da genişlendiğinde, levhanın gerilim yönüne diki b> 1000 mm veya D> 1000 mm genişliği ile sonuçlandığında veya kesilmiş çelik çubuk sayısı% 20'den fazla olduğunda veya açılışın kenarında büyük bir konsantre yük olduğunda, ayrıca prefabrik levha ana kaburgayı kesdiğinde, kuvvet desteklemek ve iletmek için açılışın kenarına ek kenar kirişleri kurulmalıdır. Genellikle, çelik kirişlerin veya yerde döküm beton kirişlerin eklenmesi de dahil olmak üzere destek kirişleri ekleme yöntemi benimsenir. Kirişler ve zemin levhalarının yanı sıra destek yapıları (kesme duvarları, çerçeve kirişleri, sütunlar vb.) eklenmesi güvenilir bir demirleme sahip olmalıdır.

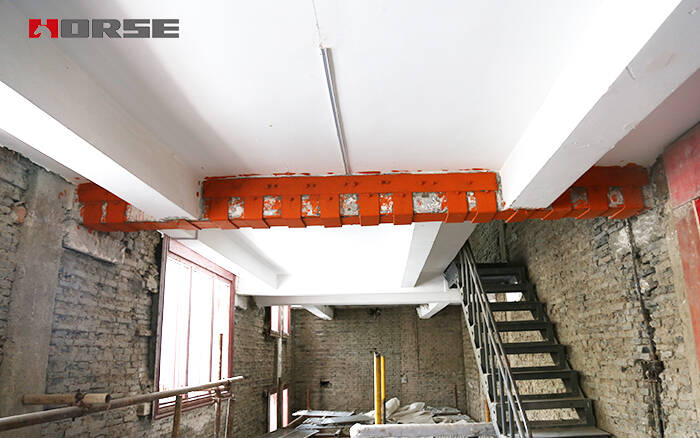

01 Profil çelik kirişler ekle

Takviye için çelik kirişler eklerken, H şeklinde çelik, kanal çeliği, I şeklinde çelik veya kompozit çelik kullanılabilir. Yaygın olarak kullanılan aralık-yükseklik oranı 14-22'dir ve çelik özellikleri hesaplamalara dayanarak belirlenir.

Çelik kirişler ekledikten sonra, yeni yapısal sistem altında zemin levhasının taşıma kapasitesini gözden geçirmek gerekir. Zemin levhası ve yeni eklenen kiriş desteği, gerçek duruma göre basitçe desteklenir veya sabitlenir. Çelik kiriş zemin levhası ile sıkıca sıkıştırıldıktan sonra, yapışkan veya yüksek mukavemetli çimento bulamağı dökün.

Çelik kirişler arasındaki bağlantı sıradan cıvatalar veya yüksek mukavemetli cıvatalar kullanarak yapılır. 5-5 profili ve C-C profili çelik kiriş ve kesme duvarı arasındaki bağlantıyı gösterir. Çapa plakası kimyasal cıvatalar veya genişleme cıvataları kullanarak kesme duvarına sabitlenebilir veya diyagrama göre duvar vidası ile bağlanabilir. Bağlantı plakası, en az 10mm kalınlığında olmayan çapa plakasına kaynaklanır. Bağlantı levhası, çelik kiriş ve kesme duvarı arasındaki bağlantıyı sağlamak için sıradan cıvatalar (veya yüksek mukavemetli cıvatalar) kullanarak çelik kirişe bağlanır.

02 Beton kenar kirişleri ekle

Plakanın aralığı 6 m'den az olduğunda, plakanın açılışını güçlendirmek için ek beton kirişler kullanılabilir, ancak yapısal sistem plakanın taşıma kapasitesi yeniden kontrol edilmeli ve değiştirilmelidir. Aynı zamanda, orijinal uzunluk ve ters çerçeve kirişlerinin takviye ihtiyacı olup olmadığı hesaplamalarla belirlenmelidir. Yeni eklenen kirişin destek yapısı, kesme gücünün etkili iletimini sağlamalıdır.
