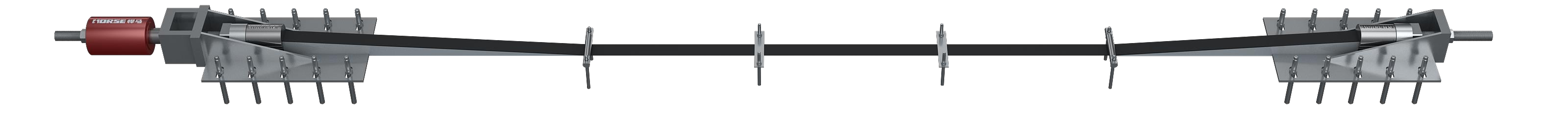

Esken bileşenler için verimli bir takviye yöntemi olarak, önceden gerilmiş karbon fiber levha mükemmel takviye etkisi, uygun inşaat süreci ve dayanıklılığı nedeniyle endüstriyel ve sivil binalarda, tünelerde, köprülerde ve diğer alanlarda yaygın olarak kullanılmıştır.

Ön gerilmiş karbon lifinin gerginleme süreci sırasında yaygın sorunlar nelerdir?

Sonra ayrıntılı bir analiz ve giriş…

1. Gerilme Tonajının Belirlenmesi

Yer üzerinde gerginlik tonajı tasarım çizimlerinin gereksinimlerine kesinlikle uygun olmalıdır. Gerginlik tonajı genellikle karbon lif kesit boyutunu ve gerilim kontrol gerilimini belirlemek için bileşenin gerekli dış gerilim öncesi boyutuyla belirlenir. Karbon lifin gerilim kontrol gerilimi genellikle 600-1400MPa arasındadır ve bu önerilen değer GB 50367-2013 "Beton Yapı Takviyeleri Tasarımı Kodu" ve GB 50608-2020 "Fiber Takviyeli Kompozit Malzemelerin Mühendislik Uygulaması Teknik Standartı" da açıkça belirtilmiştir.

2. Gerilim tonajı ve uzunluğun çift kontrolü

Ön gerilmiş gerginliğin güvenlik ve inşaat etkisini sağlamak için, önceden gerilmiş karbon lif gerginliği genellikle gerilim ve uzunlama çift kontrol yöntemi kullanılarak gerçekleştirilir. Gerginleme sırasında, karbon lif gerginleme tonajına göre adım adım gerginlenmeli ve ilgili uzunluk kaydedilmelidir. Gerçek uzanma teorik uzanma ile karşılaştırılmalıdır ve sapma% 6 ve% 10'u aşmamalıdır.

3. Teorik uzunluğun hesaplanması

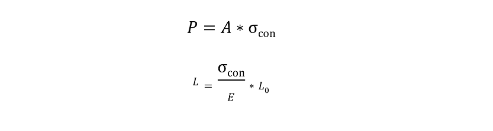

Karbon lifinin başlangıç uzunluğu L0, ölçülen elastik modülü E, kesit alanı A ve gerilim kontrol gerilimi σ Con olduğunu varsayarsak, ilgili gerilim tonajı P ve teorik uzama L aşağıdaki formülü kullanarak hesaplanmalıdır ve hesaplama sırasında birimlerin birliğine dikkat edilmelidir.

4. Teorik uzunluk gerçek uzunlukla eşleşmez

Teorik uzanma ve gerçek uzanma arasında gerçek inşaat süreci sırasında aşırı bir sapma fenomeni vardır, bu da şunları içerir ancak bunlarla sınırlı değildir:

a) Karbon lifin gerçek elastik modülü hesaplamada kullanılmadı

Yapısal takviye için karbon fiber plaka / takviye elastik modül aralığı genellikle 140GPa ile 190GPa arasındadır. Üreticisine danışılmalıdır veya mühendislik projesinde kullanılan karbon liflerinin elastik modülü ölçülmelidir ve ilgili uzunluk hesaplanmalıdır. Hesaplama, çizimlerde belirtilen elastik modül değerine dayanmamalıdır.

b) Gerginlik sistemi sorunları

Gerginleme demirleme cihazının kurulumu veya kullanımı sırasında, bileşenlerle önemli sürtünme veya hatta kilitleme olabilir, bu da gerginleme gücünün bir kısmının karbon lifine etki etmemesine neden olabilir ve sonuç olarak daha küçük bir gerçek uzunluğa neden olabilir; Çapa ile karbon lif veya çapanın iç bileşenleri arasındaki kayma aşırı gerçek uzanmaya neden olabilir.

5. Aksesuarların ve aletlerin seçimi

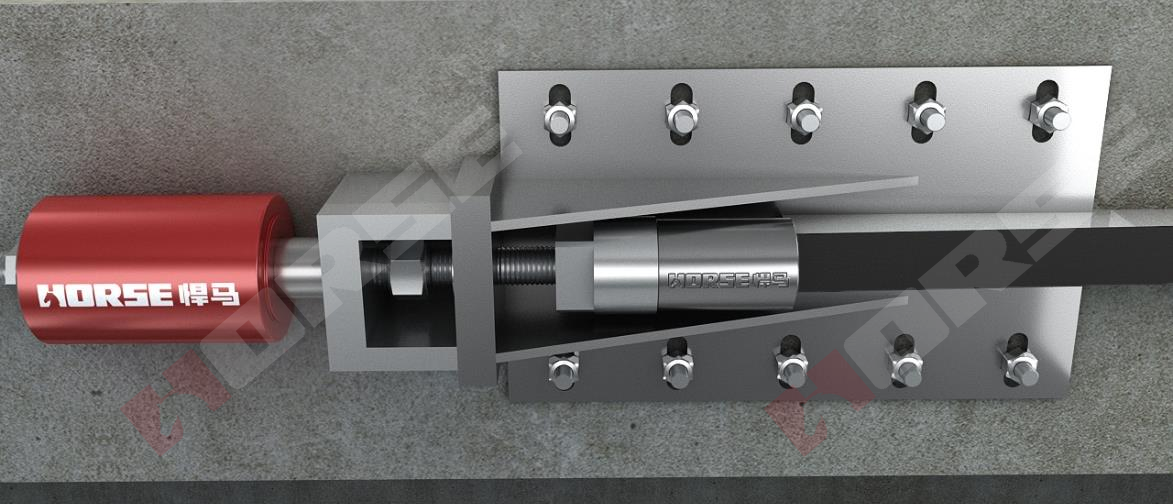

Önceden gerilmiş karbon fiber gerginlik aksesuarları esas olarak jacks, kimyasal çapa cıvataları, sıkıştırma çubukları, gerginlik vidalı çubuklar vb. içerir.

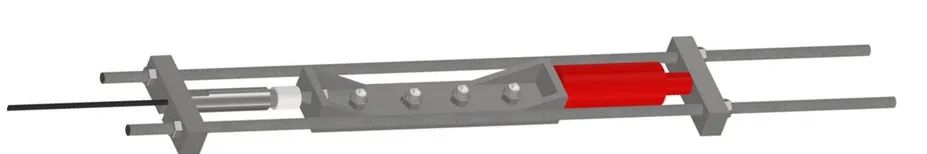

a) Jack'in

Ön gerilmiş karbon fiber gerginlik jakının ana parametreleri, nominal gerginlik gücü, inme, dış çap vb. Genellikle, jackin nominal gerginlik gücü tasarım gerginlik gücünün 1,3 katından az olmamalıdır. Jack'in inmesi maksimum tasarlanmış uzunlama tarafından belirlenir, ancak site koşullarına bağlı olarak, küçük bir inme jack birden fazla gerginlik için kullanılabilir. Bir çekin dış çapı genellikle nominal gerginlik gücü ile belirlenir, ancak koşullar izin verirse, çekin merkezi ve gerginlik vidasının yüksekliğinin mümkün olduğunca tutarlı olduğundan emin olmalıdır.

b) Kimyasal çapa cıvatası

Çapa cıvatalarının sayısı, konumu ve malzemesi JGJ 145-2013 "Beton Yapıların Çapalanma Sonrası için Teknik Özellikler" doğrultusunda belirlenmelidir. Yaygın kullanılan çapa cıvata özellikleri Sınıf 5.8 ve Sınıf 8.8'dir. Demerleme söz konusu olduğunda, demirleme için dişli çubuklar kullanılmalıdır ve malzemeleri JGJ 145-2013 "Beton Yapıların Demerleme Sonrası için Teknik Özellikler"e göre seçilmelidir.

c) Girme vidalı çubuğu

Gerginlik vidalı çubuğu, genellikle çapa üreticisi tarafından sağlanan eksenli bir gerginlik bileşenidir. Yerde satın alırken, kırma gücünün gerilim kontrol geriliminin iki katından fazlası olduğundan ve eksantrisitesin neden olduğu bükme etkisine dayanabileceğinden emin olmalıdır.
